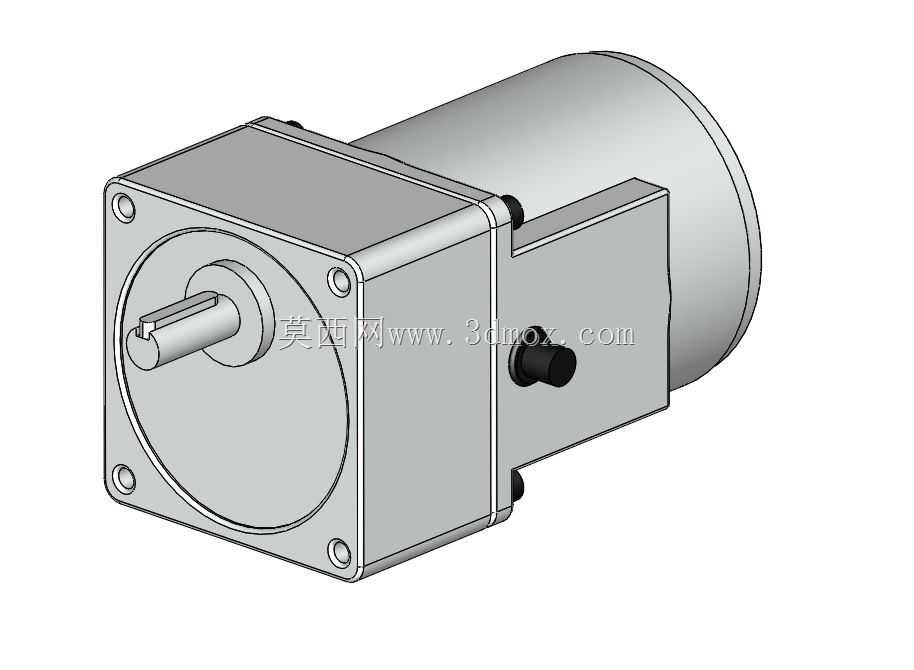

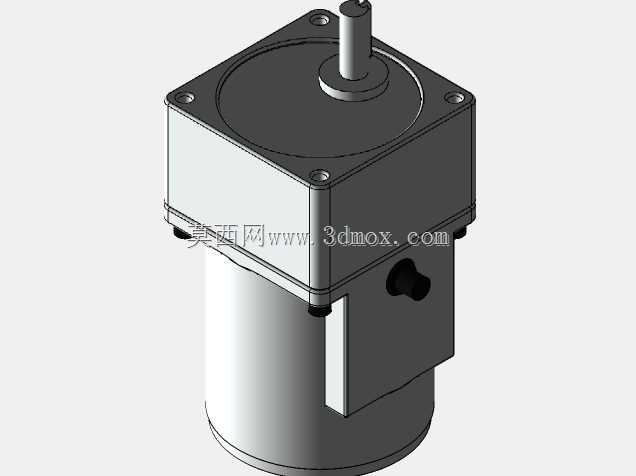

25瓦齿轮减速感应电动机三维结构

　　这款25瓦减速型感应电动机，是小型自动化设备动力单元里的常用选型，在轻工输送、小型包装辅机、实验室简易传动装置、工位自动上料机构里都有大量应用场景，很多桌面级非标设备的动力源都会优先选用这类小功率减速电机，它不需要额外搭配独立减速箱，集成式的结构能大幅缩减安装占用的空间，对于布局紧凑的小型设备来说十分友好。从结构设计来看，电机本体和减速箱采用一体化法兰对接结构，输出端为方形安装法兰，四个角预留了通孔安装位，输出轴为单键圆柱形轴伸，能直接和联轴器、同步带轮、小齿轮等传动件配合，不需要额外做转接加工。接线盒设置在电机本体和减速箱衔接的侧方位置，预留的接线空间足够容纳常规的电源线缆接入，侧方的黑色旋钮是手动释放轴的结构，在设备调试、

　　断电手动盘车的时候可以直接操作，不需要额外拆解部件。设计过程中首先要匹配25瓦功率对应的定子、转子尺寸，保证电机在额定工况下的输出扭矩能满足减速后的负载需求，减速箱部分采用平行轴齿轮传动结构，齿轮的模数、齿宽都经过扭矩校核，能保证长期运行下的齿面强度，避免出现断齿、过度磨损的问题。安装边界方面，方形法兰的安装孔位遵循小型减速电机的通用安装尺寸规范，输出轴的轴径、键槽尺寸都和同功率段的通用产品保持一致，方便设备后期维护替换，电机尾部的圆柱形机壳外径统一，能适配常规的电机安装支架、抱箍固定件。实际使用中，这类电机多应用在恒定转速的传动场景，不需要复杂的调速控制，直接接通对应额定电压的交流电就能稳定输出转速和扭矩，

　　集成减速箱的结构能把电机本身的高转速降低到设备需要的输出转速，同时放大输出扭矩，满足低速大扭矩的负载驱动需求。建模过程中还原了所有的安装配合特征，包括法兰安装孔的沉头结构、输出轴的键槽尺寸、接线盒的安装位、手动释放旋钮的结构，所有配合面的尺寸公差都按照实际加工要求做了预留，能直接用于设备的整体装配干涉检查，也能作为选型阶段的尺寸参考，确认安装空间是否满足布局要求，避免选型阶段出现尺寸不匹配的问题。
