带方形减速箱60瓦齿轮减速电机结构

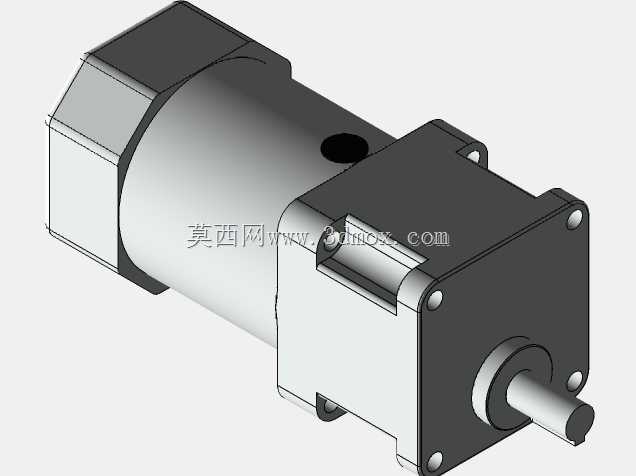

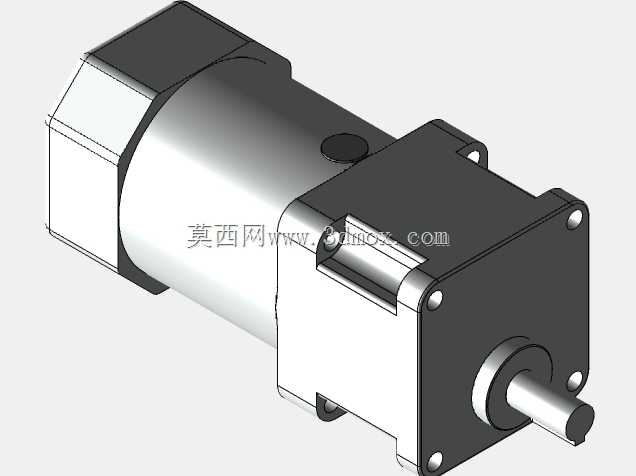

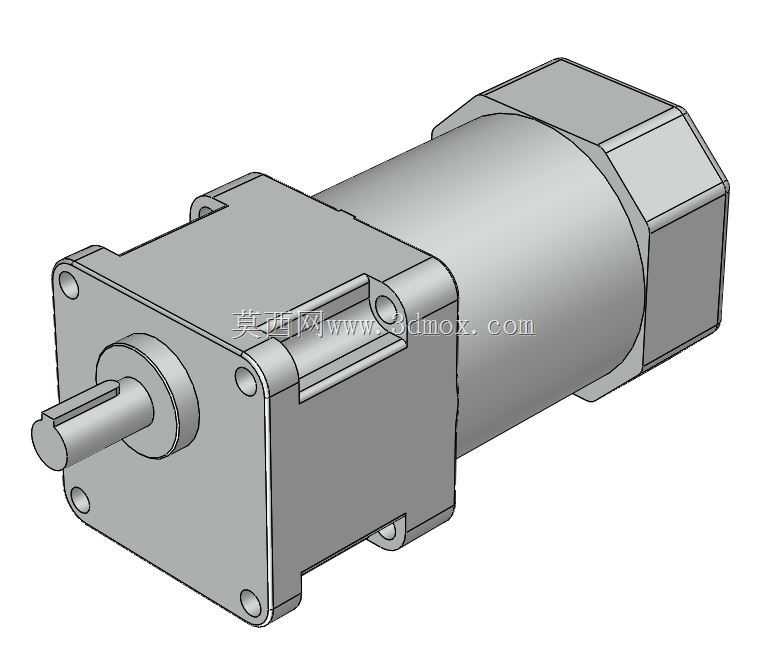

　　这款带方形法兰减速箱的60瓦动力单元，在小型自动化输送线、桌面级包装辅机、实验室小型搅拌装置、智能仓储分拣模组里应用十分广泛，作为整套设备的动力输出核心，它需要在有限安装空间内提供匹配负载的低转速大扭矩输出，避免电机直连时转速过高、扭矩不足无法带动负载的问题。从结构设计来看，电机本体采用圆柱形机壳，后端做了切边式端盖结构，既能够预留接线与散热的空间，也能在卧式安装时提供防转定位面，避免电机运行过程中因震动产生周向转动；前端连接的方形减速箱采用法兰式安装结构，四个角预留了贯通安装孔，输出轴为单键圆柱轴，轴伸长度经过匹配计算，既能够保证与联轴器、同步带轮或者链轮的配合长度，又不会因为轴伸过长导致径向受力过大出现轴变形、

　　轴承过早磨损的问题。设计过程中首先要确认安装边界，方形法兰的安装孔位遵循小型减速电机的通用安装尺寸规范，机壳外径与减速箱边长的比例经过优化，不会出现减速箱与电机本体直径差过大导致的安装干涉，整机的轴向总长度控制在紧凑区间，能够适配设备内部狭窄的安装腔，比如在小型皮带输送机的辊筒端安装时，不需要额外拓展安装支架空间，直接通过法兰孔锁固在设备侧板上即可。功能特性上，集成式的减速箱与电机本体采用同轴输出布局，传动效率比分体式电机搭配独立减速箱的结构更高，齿轮组内置在减速箱腔体内，采用脂润滑方式，日常使用不需要频繁维护加油，输出轴的轴承采用深沟球轴承，能够承受一定的径向载荷与少量轴向载荷，适配带轮、链轮等不同传动件的受力需求。在选型适配时，

　　需要注意输出轴的轴径与键槽尺寸，匹配对应传动件的安装孔公差，安装时要保证电机轴与被驱动部件的同轴度，避免偏心运行导致的震动、噪音过大以及轴承损坏问题；机壳表面的光滑圆柱面既可以作为卧式安装的支撑面，也可以搭配抱箍式安装支架实现任意角度的安装固定，适配不同设备的安装姿态需求。
