长条式燃气红外线辐射燃烧头结构

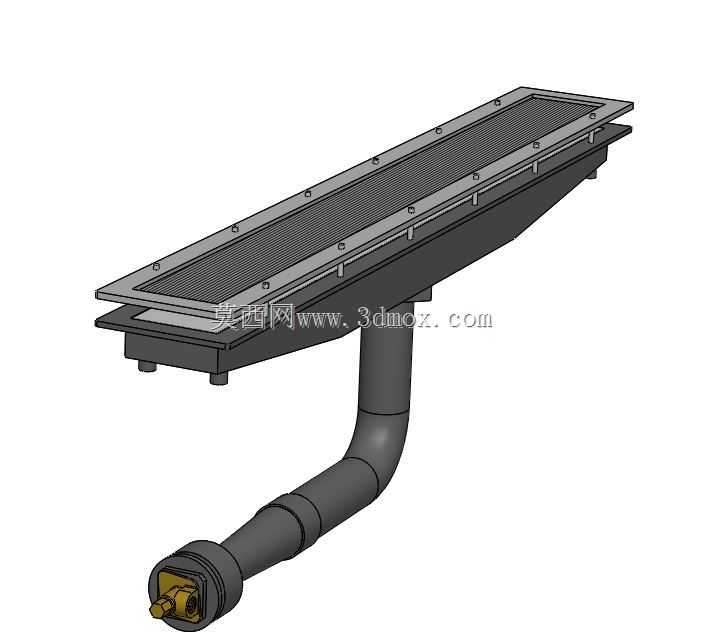

　　这款长条型燃气红外线燃烧装置，主要面向工业烘干、食品烘烤、工件表面热处理、小型采暖供热等场景的加热需求，区别于传统明火燃烧结构，它依靠燃烧板面的红外辐射完成热量传递，加热均匀性更好，不会出现局部火焰灼烧导致的工件过烧问题，在涂装线烘干段、食品隧道炉、农产品脱水烘干设备上的适配性极强。从结构设计逻辑来看，整体采用长条形扁平布局，燃烧面板为矩形多孔结构，通过边框压条与下方的混气腔体密封连接，压条上均匀分布紧固点位，保证长期高温工作状态下密封面不会出现燃气泄漏，同时也方便后期更换老化的燃烧网板。下方的弯管进气结构做了分段式设计，靠近腔体的直管段做了扩径处理，让燃气与引射的空气在进入混气腔前完成初步缓冲，避免进气直冲导致的板面燃烧不均匀；

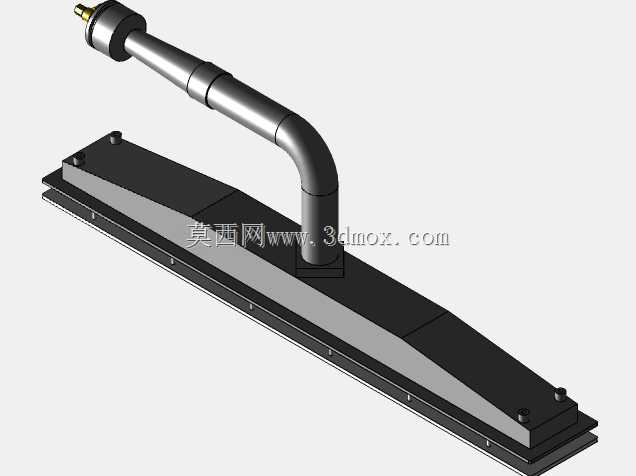

　　弯管末端的接头结构预留了标准燃气接口，可直接对接设备上的燃气供气管路，无需额外做转接件适配。安装边界方面，整体安装基准面为燃烧器背部的腔体平面，四个边角预留了安装固定孔位，可直接通过螺栓固定在设备的炉体框架上，进气弯管的走向为垂直向下后侧向弯折，设计时需要预留足够的管路避让空间，避免和设备内部的其他走线、支撑结构产生干涉。功能特性上，这类红外燃烧结构的燃烧充分度更高，工作时烟气中一氧化碳残留量远低于明火燃烧器，同时辐射传热的方式不需要借助空气作为导热介质，在有流动风的烘干场景下热量损失更小，热效率表现更稳定。设计过程中重点考虑了高温工况下的结构形变问题，混气腔体采用了带加强筋的冲压结构，避免长期冷热交替出现腔体变形导致的密封失效，

　　燃烧面板的固定压条采用了分段压紧的方式，给面板预留了热膨胀的余量，不会因为高温膨胀出现面板鼓包、开裂的问题。在设备选型适配时，可根据加热区域的长度需求选择对应规格的燃烧单元，多单元拼接时只需要保证相邻单元的进气压力一致，即可实现整段加热区域的温度均匀性，不需要额外做匀风结构调整。
