工业配套750瓦离心式鼓风设备结构

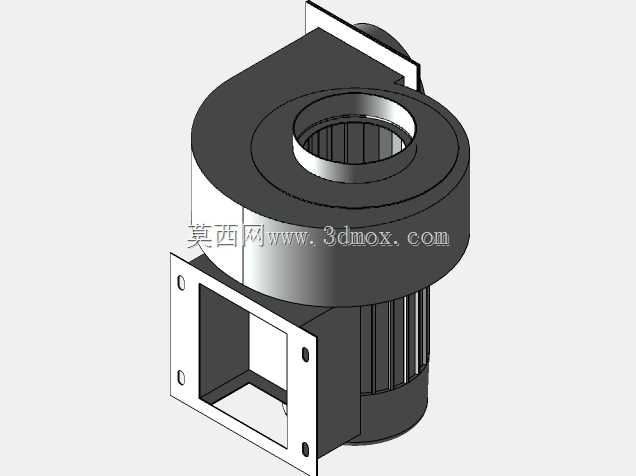

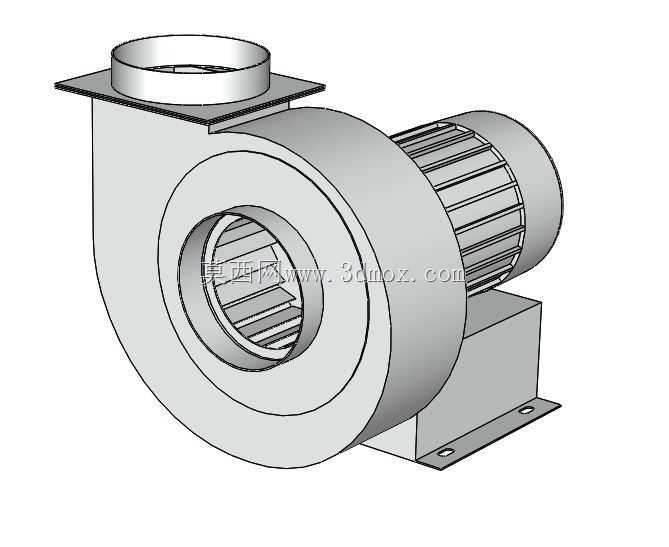

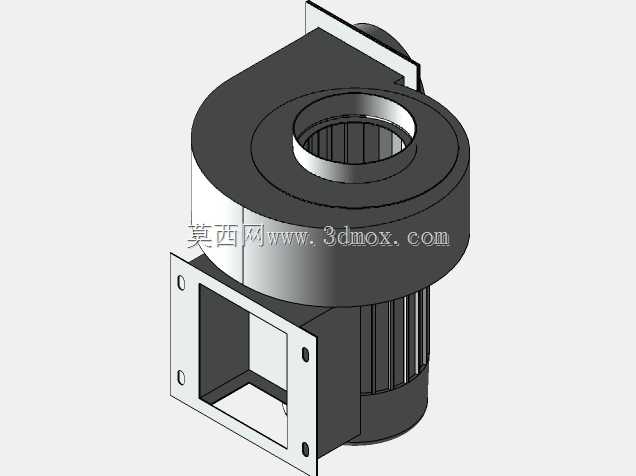

　　这款750瓦离心式鼓风机的三维结构，在建模阶段就充分考虑了工业场景的实际安装与使用需求，没有做多余的装饰性结构，所有几何特征都服务于功能实现与装配落地。从应用场景来看，这类小功率离心风机常被用在小型工业设备的通风散热、生产工位的局部送风、小型除尘系统的气流输送、实验室通风柜的排风配套，也可作为小型加热设备的热风循环动力源，适配的工况多为常压下的空气或无腐蚀性气体输送，入口介质温度通常不超过60摄氏度，能满足多数常规工业环境的连续运行要求。

　　设备采用电机与蜗壳直连的结构设计，省去了皮带传动或联轴器传动的额外结构，整体轴向尺寸更紧凑，安装时不需要预留传动部件的维护空间，也避免了传动环节的功率损耗，直连结构的传动效率能达到95%以上，对于750瓦这个功率段的设备来说，能效表现更符合实际使用需求。蜗壳部分采用对数螺旋线的型线设计，建模时严格按照离心风机的气流运动轨迹拟合曲面，能有效减少蜗壳内部的气流涡流损失，降低运行时的气动噪音，出风口设置为顶部圆形法兰接口，法兰面预留了螺栓安装孔位，可直接对接圆形通风管道，不需要额外做变径转接，减少现场安装的加工工作量。进风口设置在蜗壳正面的中心位置，采用收敛式的圆弧进风口结构，能引导气流平稳进入叶轮区域，降低入口处的气流阻力，提升叶轮的进气效率。

　　叶轮部分采用前向多翼式叶片结构，这类叶片的风压系数更高，在相同叶轮直径与转速下，能输出更高的静压，适合短距离、阻力稍大的送风管路场景，叶片与轮盘、轮盖的连接位置都做了圆角过渡处理，建模时还原了实际冲压焊接的工艺特征，避免出现尖锐的应力集中结构，保证叶轮高速旋转时的结构强度。电机部分采用标准的卧式安装脚座，脚座上的长条形安装孔可适配一定范围的安装位置偏差，降低现场安装的对位精度要求，电机的散热筋结构也完整还原，能保证电机长时间运行时的散热效果，避免功率器件过热损坏。

　　从安装边界来看，设备整体的安装基准为底部的电机脚座平面与蜗壳侧的支撑脚平面，两个安装面共面设计，安装时只需要保证基础平面的平面度误差不超过2毫米即可稳定固定，不需要额外做调平结构。设备的重心落在两个安装脚座的支撑范围内，运行时的振动幅度更小，不需要做额外的减震基础，普通的型钢支架或设备安装台面即可满足安装要求。整体外形的最大回转半径为叶轮中心到蜗壳最外侧的距离，选型时只要预留出该尺寸的安装空间，就能保证设备的安装与后期维护操作空间，接线盒位于电机侧面，接线方向可根据现场布线需求调整，适配不同方向的走线场景。
