同轴环形带安装耳CPU散热风扇格栅防护罩

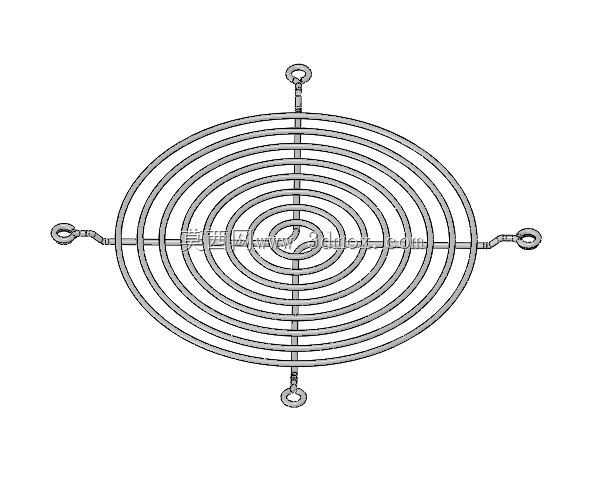

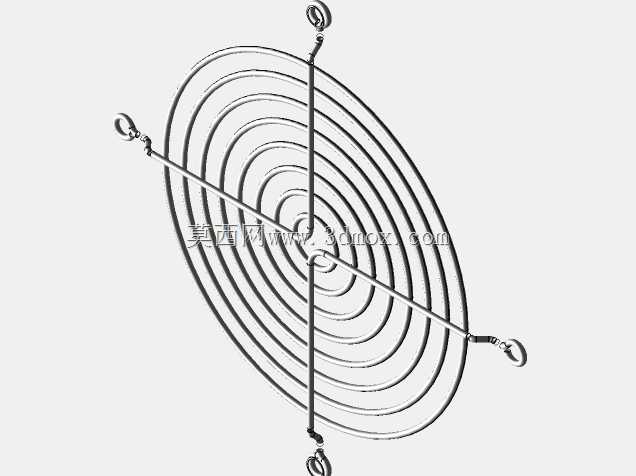

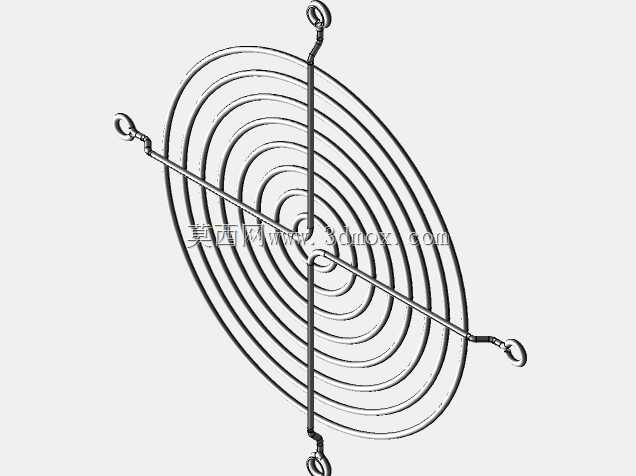

　　这款同轴环形结构的风扇格栅防护罩，主要适配桌面级计算机CPU轴流散热风扇的前端防护场景，同时也可通用于同尺寸规格的机柜散热风扇、小型设备通风口的防护场景，核心作用是在不阻挡气流流通的前提下，避免外部线缆、杂物、操作人员手指接触到高速旋转的风扇叶片，既消除设备运行的安全隐患，也能阻挡大粒径灰尘直接冲击扇叶，延长散热风扇的使用寿命。从结构设计来看，整体采用多圈同轴等距排布的环形金属丝作为主体防护面，环形筋条之间的间隙经过反复校核，既保证手指无法直接穿过间隙接触扇叶，又尽可能减少对轴向气流的遮挡，避免因防护结构增加额外风阻导致散热效率下降。四根径向分布的连接筋沿圆周90°均匀排布，将所有环形筋条串联为整体结构，保证整个防护罩的结构刚度，

　　避免受外力挤压出现环形筋条变形错位的问题。三个安装固定耳分别设置在径向筋的外端，其中两个沿水平方向对称分布，一个沿竖直方向布置，固定耳上预制有标准安装孔，可直接配合螺丝与风扇边框的预装螺柱锁紧固定，安装后贴合度高，不会出现运行共振异响的问题。在设计建模过程中，需要严格匹配对应风扇的外轮廓尺寸，防护罩的整体外径要略大于风扇扇叶的旋转直径，保证完全覆盖扇叶的旋转范围，同时安装耳的孔位中心距要和风扇边框的安装孔位完全对齐，避免出现安装错位无法锁紧的问题。固定耳与径向筋的衔接位置做了圆弧过渡处理，避免应力集中导致安装锁紧时出现筋条断裂的问题，所有环形筋的弯折半径保持一致，径向筋与环形筋的衔接处贴合紧密，整体结构无突出锐边，

　　安装过程中不会划伤操作人员。从气流通过性来看，环形排布的筋条对气流的导向作用优于传统直筋格栅，能够减少气流穿过格栅时产生的紊流，降低风扇运行的风噪，实际测试中同规格下环形格栅的风阻比直条格栅低8%左右，不会对CPU散热的风道效率产生明显负面影响。在安装边界上，防护罩的轴向厚度控制在极小范围内，安装后不会额外占用机箱内部的纵向空间，不会和CPU散热鳍片、内存马甲等周边部件产生安装干涉，适配绝大多数标准ATX、MATX机箱的CPU散热安装空间，也可用于小型ITX机箱的紧凑散热场景，不需要额外调整周边部件的安装位置。
