梅花型弹性联轴器传动连接结构

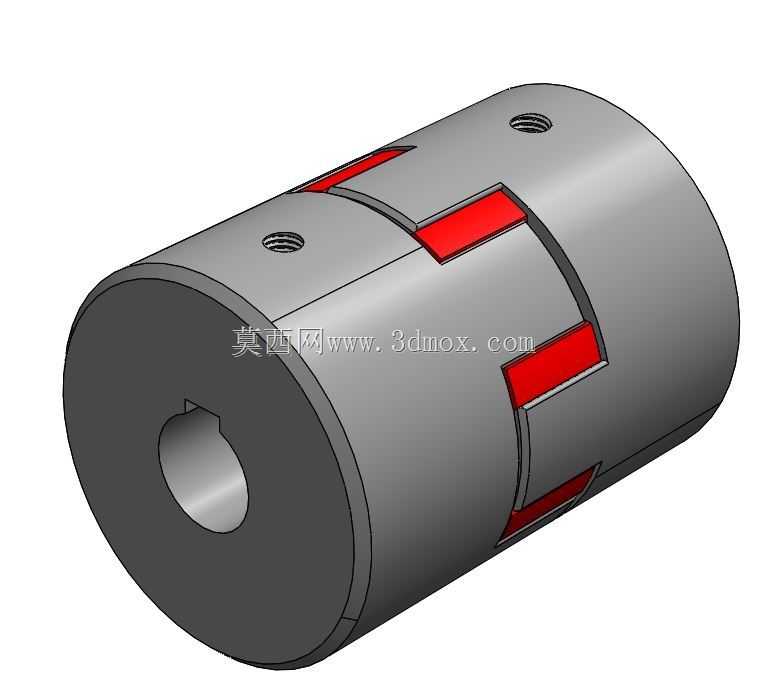

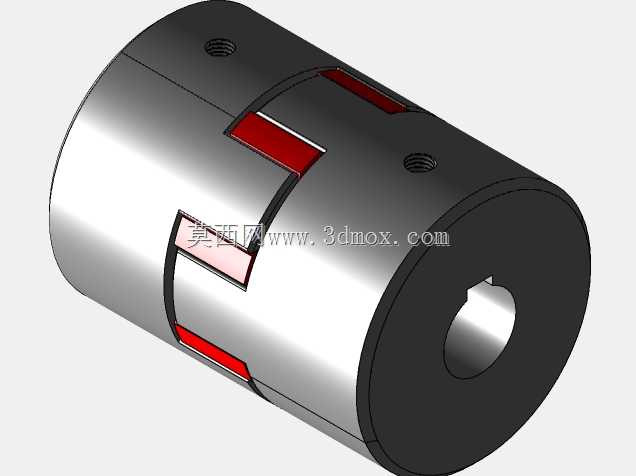

　　这类梅花型弹性联轴器，常被应用在伺服传动、步进电机输出端、小型泵组动力衔接、精密检测仪器的动力传输链路中，核心作用是补偿两连接轴之间的径向、角向与轴向安装偏差，同时依靠中间弹性体的形变吸收传动过程中的振动，避免硬连接带来的冲击载荷直接传递到后端精密部件上。从结构设计来看，该联轴器采用两半金属毂体加中间梅花形弹性垫的组合形式，两半毂体分别加工有与弹性垫凸爪匹配的凹槽，装配时弹性垫的凸爪嵌入两侧毂体的凹槽内，动力传递时依靠凸爪与凹槽侧壁的挤压完成扭矩传输，这种结构没有传动间隙，正反转切换时的空程极小，非常适合对传动精度有要求的场合。两侧毂体的轴孔采用键槽配合的锁紧形式，相比顶丝锁紧的结构，键槽连接能传递更大的扭矩，

　　不会在频繁正反转或者冲击载荷下出现轴与毂体的相对滑动，毂体外圆柱面上加工的两个螺纹孔，是装配时的顶丝辅助锁紧位，安装时可以在键连接的基础上进一步顶紧轴面，避免长期运行后出现轴向窜动。设计这类联轴器时，首先要确认两端连接轴的轴径公差，轴孔与轴的配合一般选H7/k6的过渡配合，既保证装配时不会过于松垮，也能在检修时顺利拆卸；弹性垫的材质通常选用聚氨酯，不同硬度的聚氨酯对应不同的额定扭矩与缓冲能力，设计时需要根据传动系统的峰值扭矩、最高转速来匹配弹性垫的硬度与尺寸，避免弹性垫过早疲劳损坏。毂体的外径尺寸需要匹配安装空间的径向边界，不能与周边的设备护罩、布线结构产生干涉，总长度要根据两轴之间的预留安装间距确定，

　　保证装配后弹性垫有合适的预压缩量，预压缩量过小会导致传动时出现异响与间隙，预压缩量过大则会增加轴系的附加载荷，加剧轴承磨损。安装时需要先将两半毂体分别固定在主动轴与从动轴上，调整两轴的同轴度在允许偏差范围内，再将弹性垫嵌入其中一侧毂体的凹槽内，最后移动两侧轴段让另一半毂体的凹槽对准弹性垫的凸爪完成合装，合装后要手动盘车检查转动是否顺畅，没有卡滞点后再锁紧顶丝与键连接的紧固件。这类联轴器日常维护量很小，只需要定期检查弹性垫的磨损情况，当弹性垫出现开裂、永久变形时及时更换即可，不需要对金属毂体做额外的养护，相比刚性联轴器，它的容错能力更强，能大幅降低安装时的同轴度调整难度，减少现场装配的工时消耗。
