集成指纹射频识别的智能读卡终端结构

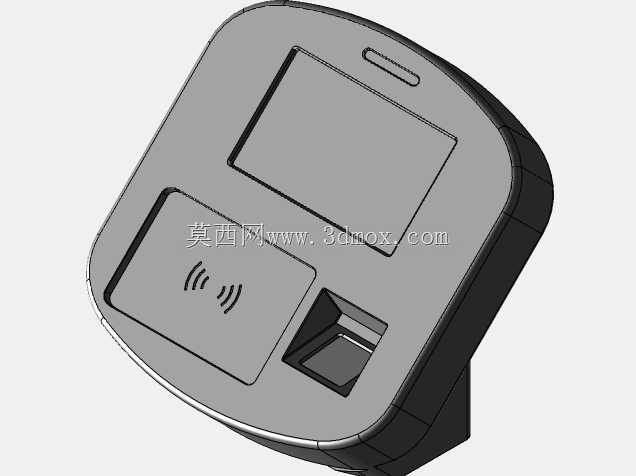

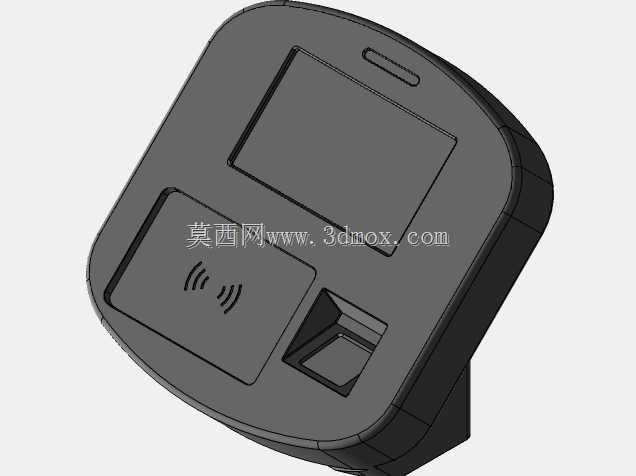

　　这款智能读卡终端的结构设计，核心围绕多模态身份核验场景的落地需求展开，在做整体布局时首先考虑了人员操作的人机交互逻辑，将射频感应区域设置在操作面最易触碰的左下区域，表面做内凹下沉处理，既能够引导用户快速找到刷卡位置，也能避免日常使用中卡片滑落，感应区表面的标识采用模内成型工艺，不会因为长期摩擦出现标识脱落的问题。指纹采集模块嵌入在射频区右侧的下沉槽内，采集窗口做了15度的仰角设计，适配人员站立操作时手指的自然伸入角度，减少操作时的手腕弯折感，模块周边做了0.8mm的凸边防护，避免硬物直接刮擦光学采集镜面。上方的显示屏区域采用平齐安装的结构设计，屏幕周边预留了0.3mm的安装间隙，适配不同批次屏幕的尺寸公差，

　　屏幕上方的窄槽为状态指示灯的导光条安装位，能够在不额外增加外观开孔的前提下，实现设备通电、读卡成功、验证失败等不同状态的灯光提示。整体外壳采用圆角方型的轮廓设计，所有边角都做了R3以上的圆角过渡，既能够避免安装使用过程中边角磕碰伤人，也能减少注塑成型时的应力集中问题，降低外壳翘曲变形的概率。背部的安装座采用壁挂式适配结构，预留了标准86盒安装的孔位，同时也支持支架式台面安装，安装座与主体的连接采用卡扣加螺丝的双重固定方式，既方便后期维护拆卸，也能保证公共场景下的安装牢固性，避免非专业人员随意拆卸设备。内部结构做了分层式布局，上层为显示与主控板安装腔，下层为射频模块、指纹模块与电源接口腔，两个腔体之间设置了走线槽与屏蔽隔离筋，

　　既能够规整内部线束避免装配时压线，也能减少射频模块对主控电路的信号干扰。外壳的壁厚设计均匀控制在2.2mm，加强筋的厚度设置为壁厚的0.6倍，避免注塑过程中出现缩痕影响外观质感，所有的装配止口都做了错位防水设计，能够满足日常半户外场景下的防泼溅需求，应对门禁、考勤、访客登记等场景下的复杂使用环境。在做安装边界校核时，整体外轮廓尺寸控制在成人单手掌可覆盖的范围，安装时预留的侧边操作间隙不小于30mm即可满足正常使用，背部出线孔设置在安装座中心位置，适配墙面暗装走线的施工需求，不需要额外在墙面开设大面积的走线槽，降低现场施工的改造成本。
