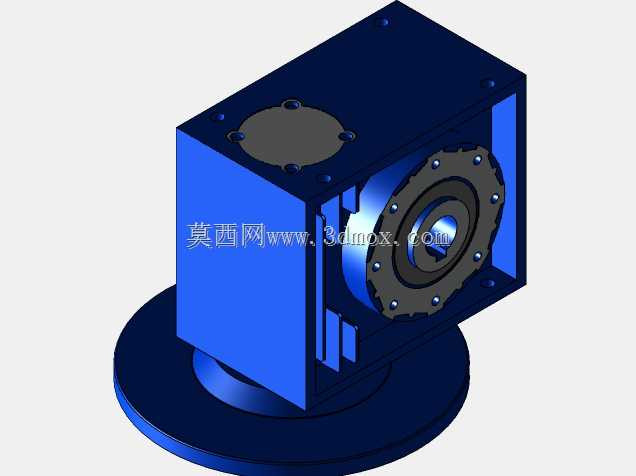

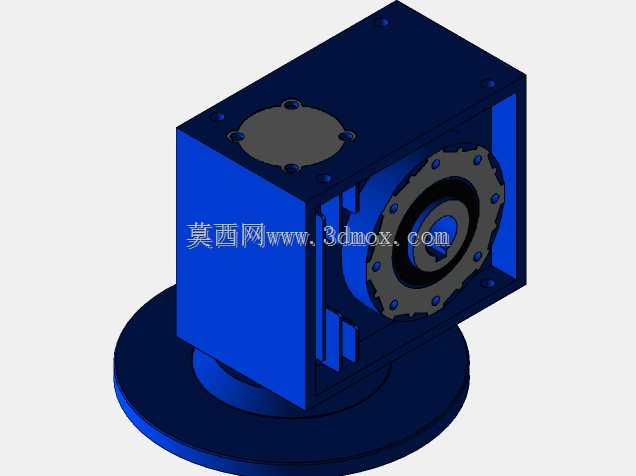

RV063型1:40速比蜗轮蜗杆减速箱结构

　　在自动化生产线输送单元、小型包装设备驱动端、轻工机械进给机构这类对安装空间有严格限制的传动场景里，这类小速比蜗轮蜗杆减速结构的应用占比一直不低。不同于大规格重载减速机的厚重壳体设计，这款RV063规格的减速箱采用方形一体化铸铝壳体搭配底部圆形安装法兰的结构，在保证壳体刚性的前提下尽可能压缩了整体占用空间，安装时既可以通过底部法兰做端面固定，也能利用壳体侧面的安装孔做侧装适配，能匹配不同设备机架的安装预留位。从结构设计逻辑来看，1:40的速比设定刚好适配小功率伺服电机、步进电机的输出特性，能把电机端的高转速低扭矩输出转化为设备执行端需要的低转速大扭矩动力，输入端的法兰接口直接匹配标准40、60系列伺服电机的安装尺寸，

　　不需要额外做转接法兰就能完成装配，能减少设计阶段的配件选型工作量。内部的蜗轮副采用锡青铜材质搭配调质蜗杆的组合，啮合间隙控制在合理区间，既保证正向传动的效率，也能在一定程度上实现反向自锁，避免垂直安装场景下负载自重导致的溜车问题。壳体上预留的注油孔、放油孔位置都做了凸台强化，日常维护时不需要拆解整机就能完成润滑油的更换，输出端的轴伸采用标准键连接结构，能直接同步带轮、链轮、联轴器等常用传动件，不需要额外做轴头改造。从安装边界来看，这款减速箱的输出轴中心高、法兰安装孔位间距都遵循通用RV系列减速机的尺寸规范，做设备升级改造时可以直接替换同规格的老旧产品，不需要重新加工机架安装位。壳体表面的散热筋结构沿着蜗轮腔的轮廓分布，

　　能在连续运转时把蜗轮副啮合产生的热量快速散出，避免长时间高温导致润滑油失效、蜗轮磨损加剧的问题。输入端的油封采用双唇口结构，能有效防止润滑油渗漏到电机侧，输出端的密封件同时兼顾防尘和防漏油的作用，适配多粉尘的车间生产环境。在做三维结构校核时，这款模型的所有装配间隙、孔位尺寸都和实物保持一致，能直接导入设备总装图里做干涉检查，不需要重新测绘建模，能大幅缩短设计阶段的周期。
