嵌入式锁止传感基座结构设计

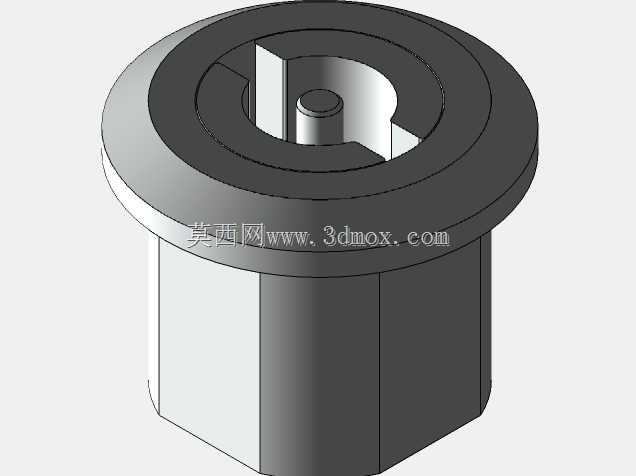

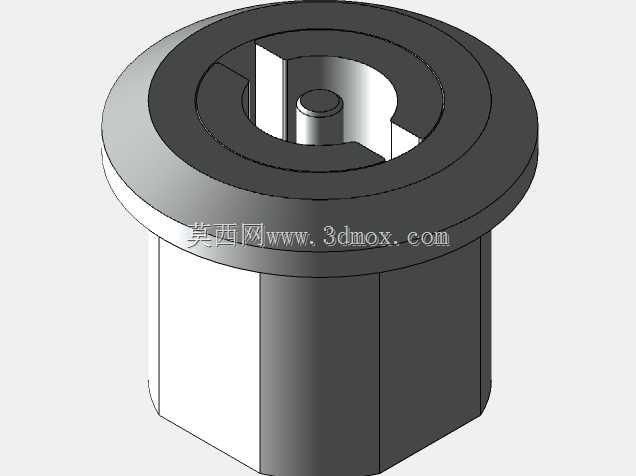

　　这款嵌入式锁止传感基座，主要面向工业设备舱门、精密仪器检修盖板、自动化产线安全防护门的状态检测场景使用，核心作用是在配套锁舌插入后，通过内部结构触发传感信号，反馈门体的闭合锁止状态，避免设备在防护门未锁紧的状态下启动运行，从硬件层面降低生产安全隐患。从结构设计逻辑来看，整体采用法兰式安装边界，上部带凸缘的圆盘结构作为安装定位面，安装时可直接嵌入预设的安装孔位，凸缘下表面贴合安装面板表面，下部的六方柱结构可卡入安装孔对应的防转槽内，无需额外设计防转结构，就能避免基座在长期使用过程中出现跟转松动的问题，安装便捷性更高。上部圆盘中心设计有带定位凸台的异形插槽，插槽内的凸起卡位可与配套锁舌的缺口精准配合，锁舌插入后可实现周向定位，

　　避免锁舌在插槽内出现径向窜动，保证内部传感触发件的受力位置始终保持一致，提升信号触发的稳定性与重复精度。中心的小圆凸台作为锁舌插入的导向定位结构，可在锁舌插入过程中起到引导作用，即使锁舌与插槽存在小幅安装偏差，也能顺着凸台斜面顺利滑入到位，降低对配套门体安装精度的要求。整体外形尺寸紧凑，上部圆盘直径大于下部六方柱的对边宽度，安装后凸缘完全覆盖安装孔缝隙，可阻挡粉尘、切削液等杂物进入设备内部，适配车间多尘、有少量切削液飞溅的工业使用场景。结构上没有多余的外露凸起，安装后表面平整，不会出现勾挂线缆、磕碰操作人员的问题，适合在人员走动频繁的设备周边使用。材质选型上可根据使用场景适配，常规工业场景采用工程塑料注塑成型即可满足强度要求，

　　有耐腐蚀、耐高温需求的场景可更换为金属材质加工，结构本身不需要做大幅调整，适配性较强。内部预留的传感元件安装空间，可根据检测需求适配接触式触发开关或者非接触式磁感应元件，不需要改动外部安装尺寸就能实现不同检测方案的替换，方便设备厂商根据自身成本与性能需求灵活选型。
