嵌入式面板安装型电机速度控制器结构

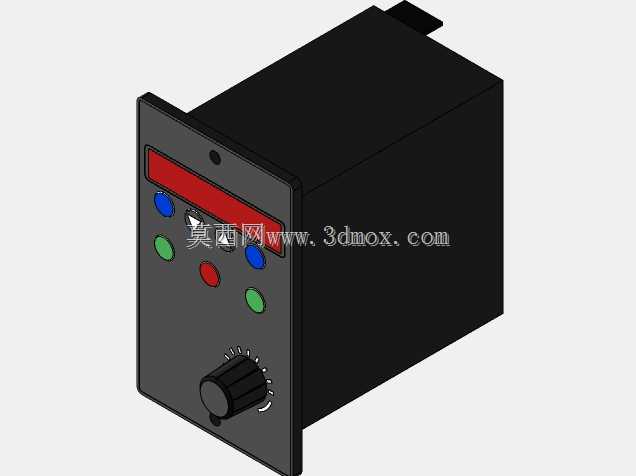

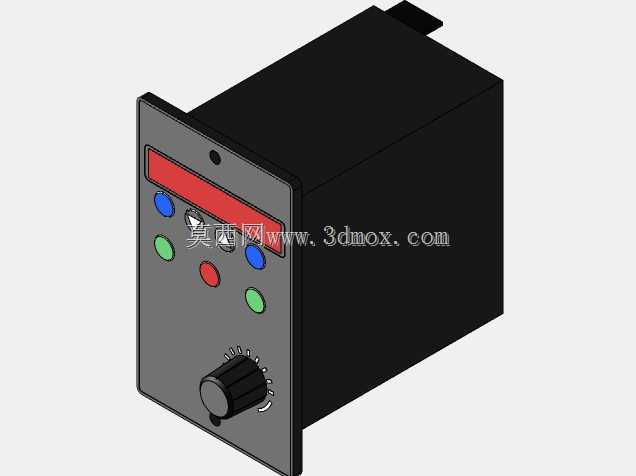

　　这款嵌入式安装的速度控制单元，主要面向小功率传动系统的转速调节需求，常见于小型输送线、实验台传动机构、轻工包装辅助设备、小型机床进给单元等场景，用来匹配180瓦功率等级的驱动电机，实现输出转速的精准调控，满足不同工况下的运行速度匹配要求。从结构设计来看，整体采用方体嵌入式壳体方案，前面板为操作交互区，后部腔体用来容纳内部电路板、接线端子等元器件，安装时可直接卡入设备控制柜的预留面板开孔，无需额外外置固定支架，能有效节省柜内安装空间，适配常规工业电控柜的面板开孔尺寸规范，安装边界贴合传统嵌入式工控仪表的通用尺寸，方便现有设备的改造替换。前面板的交互布局经过实际操作场景优化，顶部预留数显窗口安装位，可实时显示当前设定转速或运行状态参数，

　　下方排布多枚不同色标功能按键，分别对应启动、停止、正反转切换、参数设定等常用操作，不同颜色的按键区分可降低现场操作人员的误触概率，面板下部设置带刻度标识的调速旋钮，旋钮周边标注刻度档位，操作人员可直观根据刻度调整输出转速，旋钮采用阻尼适中的转动结构，调整后不会因设备运行振动出现档位偏移。壳体后部设计有凸起的定位挡边，安装时挡边贴合柜体内侧，配合面板前部的压边可实现稳固卡装，接线端全部布置在壳体后侧，方便柜内走线排布，不会干扰前部操作区域。建模过程中严格还原了面板按键的凸台高度、旋钮的安装深度、数显窗口的 recess 结构，所有操作件的位置间距符合人机操作的最小尺寸要求，避免按键过近导致的操作干涉，壳体的壁厚、内部安装柱的位置都按照常规工控仪表的结构规范设计，可直接用于同类产品的结构验证、安装布局模拟，也可作为电控柜装配时的干涉检查参考模型，帮助设计人员提前确认面板开孔位置、操作空间是否满足现场使用需求。
