25瓦面板式调速控制器结构设计

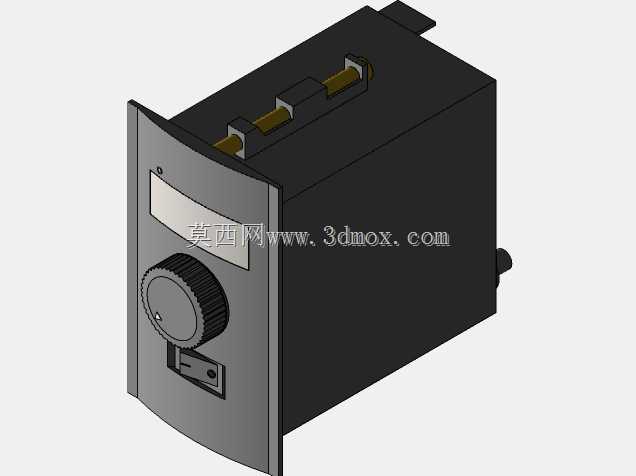

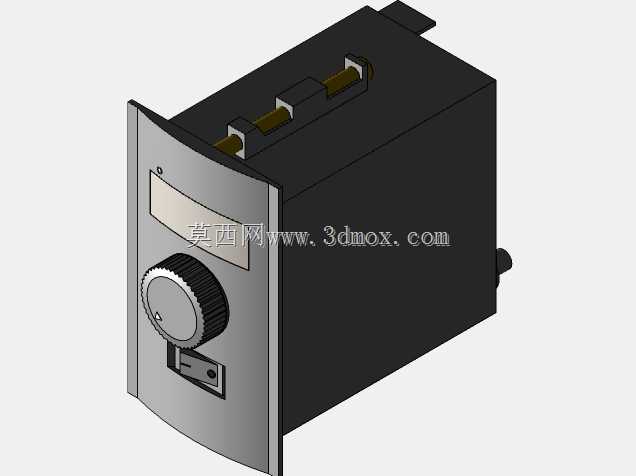

　　在小型输送线、实验台传动、微型风机配套这类对小功率电机调速有刚需的场景里，这类25瓦规格的速度控制器是非常常见的配套电气部件，它的核心作用是接收操作人员的调节指令，输出对应参数的电信号来匹配电机的运行转速，满足不同工况下的负载转速需求。从结构设计来看，这款控制器采用了嵌入式面板安装的结构思路，前面板做了弧形收边处理，既可以在嵌入安装时和设备面板贴合更紧密，减少缝隙积尘，也能避免直角边缘在设备操作过程中剐蹭操作人员。正面的大尺寸滚花旋钮是核心操作部件，滚花纹路的深度和间距都做了适配，戴薄劳保手套操作时也不会打滑，旋钮下方设置的小型拨杆开关负责电源通断或者启停控制，操作逻辑符合一线操作人员的使用习惯，不需要额外的学习成本。

　　控制器的主体壳体采用了方正的盒式结构，这种结构一方面是为了适配标准的电气安装开孔尺寸，安装时只需要在设备面板开出对应尺寸的方孔，将控制器推入后通过侧边的固定卡扣或者安装片锁紧即可，不需要额外设计复杂的安装支架，能大幅减少设备装配的工时；另一方面方正的壳体内部空间利用率更高，可以容纳调速电路、接线端子、散热结构这些核心部件，背部伸出的接线端和散热凸台也做了位置避让，不会和柜内的其他电气部件产生安装干涉。在设计建模过程中，需要重点关注前面板和壳体的配合公差，尤其是嵌入安装时的贴合面公差，要控制在合理范围内避免安装后出现翘边；旋钮的转动行程要和内部电位器的转动角度匹配，避免出现旋钮转到底但电位器没到极限位置的虚位问题；

　　背部的接线端子位置要预留足够的接线操作空间，方便现场电工接装线缆。这类小功率调速控制器的安装边界通常适配厚度1到3毫米的设备面板，壳体深度不会占用过多柜内空间，非常适合在紧凑型小型设备上使用，建模时还原的各个结构细节，都能直接用于设备的电气布局干涉检查、安装开孔图生成，给结构设计人员的选型和布局工作提供准确的三维参考。
