二级直齿齿轮减速传动机构结构

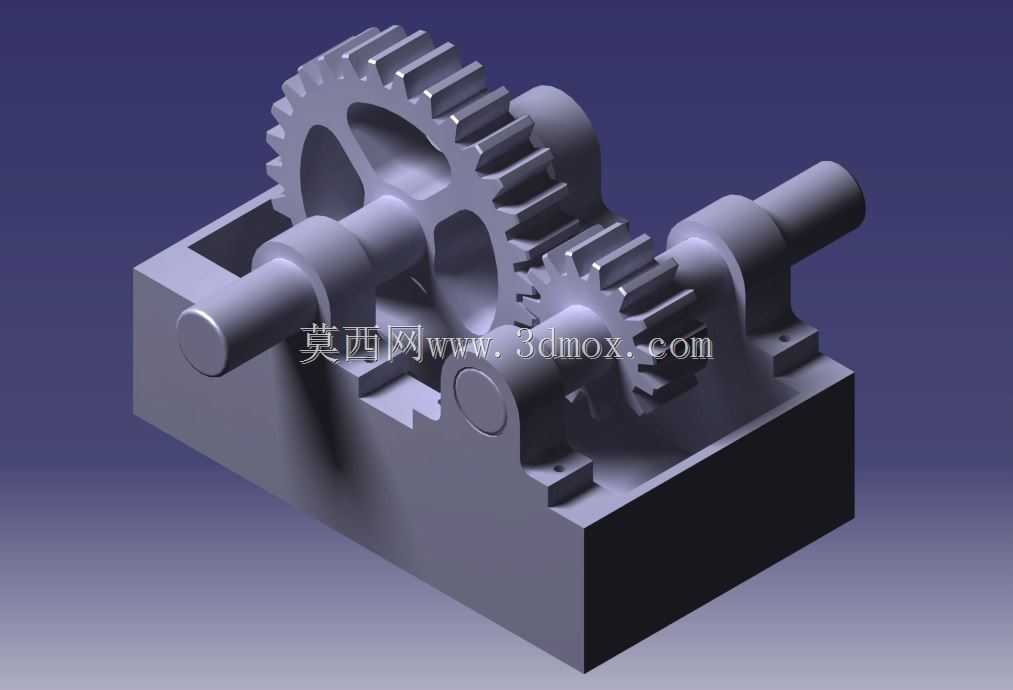

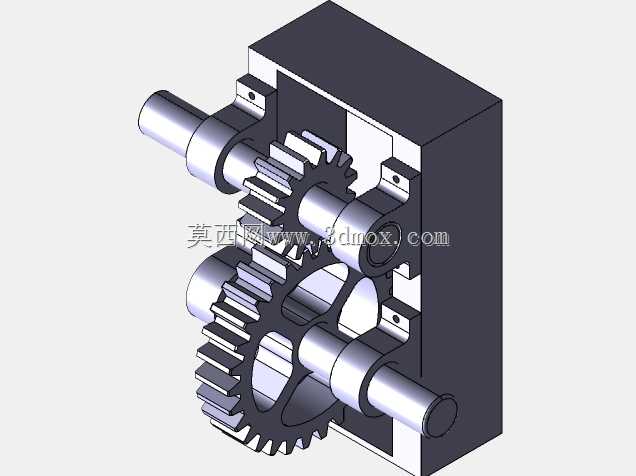

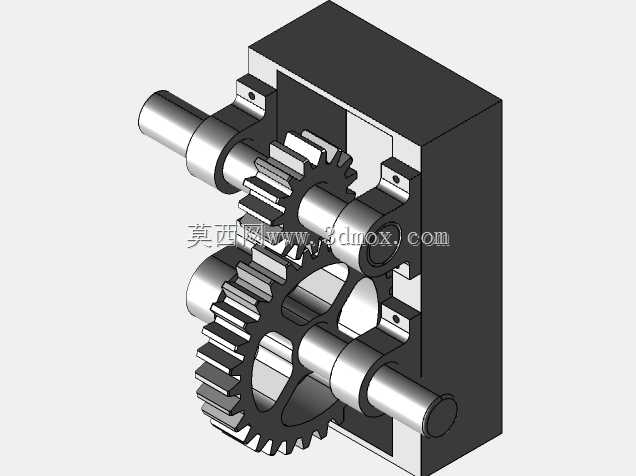

　　这套二级直齿齿轮传动结构，核心是通过两对啮合直齿轮实现固定传动比的转速降低与扭矩放大，常作为小型动力传输单元嵌入轻工输送线、小型实验台驱动端、简易自动化进给机构的动力链路中，适配小功率动力输入场景，能稳定匹配常规工况下的连续运转需求。从结构布局来看，整体采用剖分式箱体承托两根平行布置的传动轴，输入轴端可直接连联轴器对接驱动电机，输出轴端可外接带轮、链轮等执行端连接件，箱体底部预留的安装凸台开有对称通孔，可直接通过螺栓固定在设备安装基面，安装边界规整，不需要额外设计复杂转接支架就能完成装配。设计阶段优先考虑了传动平稳性，两对齿轮的啮合侧隙控制在常规直齿轮传动的合理区间，既避免热胀卡滞，也能减少回程间隙带来的传动误差，

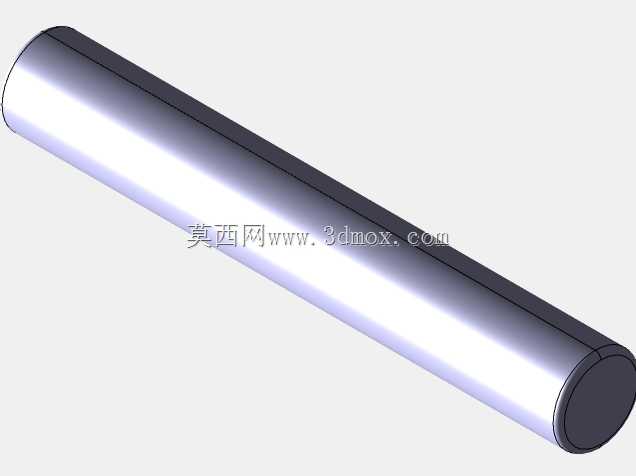

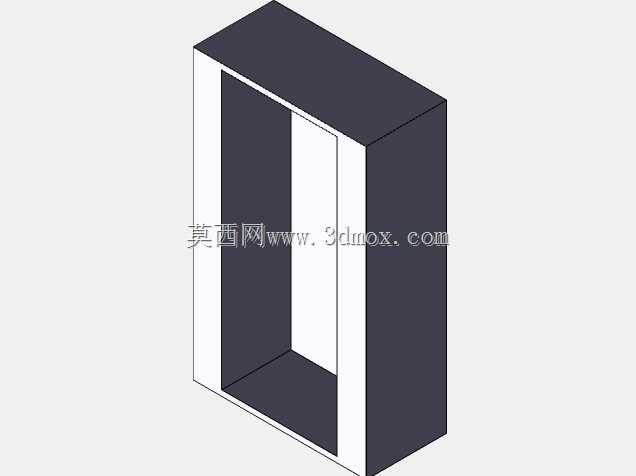

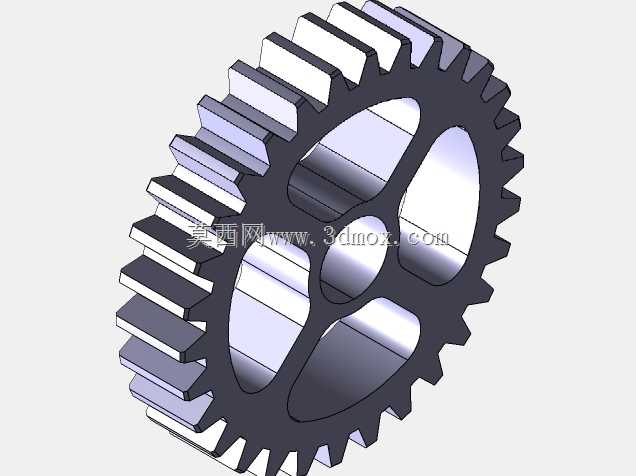

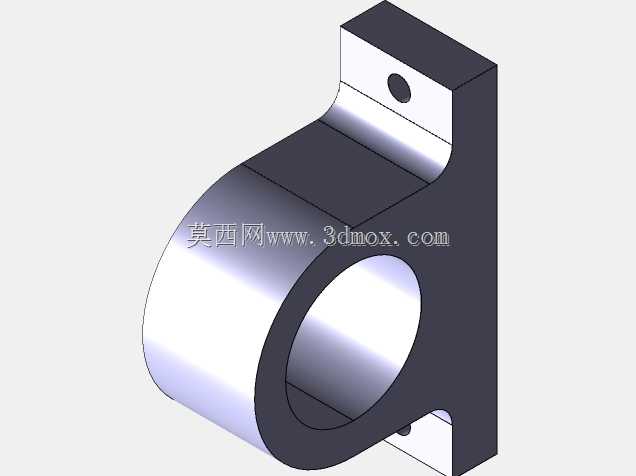

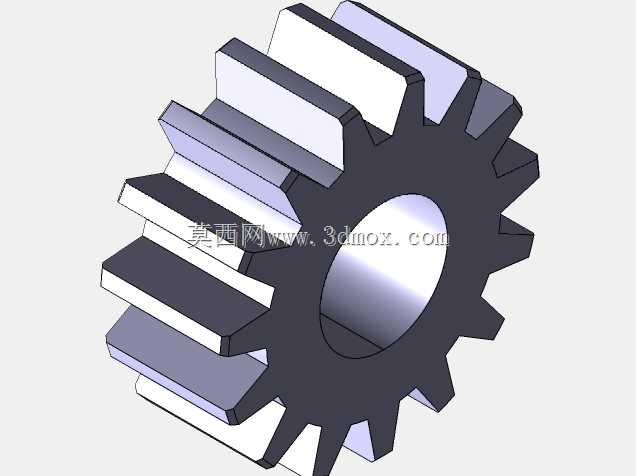

　　轴系两端的支撑位直接在箱体上镗出轴承安装孔，保证两根轴的平行度公差控制在合理范围，避免齿轮偏载引发的齿面异常磨损。齿轮参数匹配上，高速级小齿轮与大齿轮的齿数比、低速级小齿轮与大齿轮的齿数比经过合理分配，让两级传动的承载能力尽量均衡，不会出现单级齿轮过载提前失效的问题，齿宽尺寸结合轴系支撑跨距设计，保证齿面接触长度足够，同时不会因为齿宽过大引发载荷沿齿向分布不均的问题。箱体采用一体式铸造成型思路设计，侧壁厚度均匀，轴承安装位处做了局部加厚处理，提升支撑刚度，避免轴承受力时箱体变形影响轴系定位精度，箱体上部为开口结构，方便装配时依次装入轴、齿轮、轴承组件，装配完成后可加装箱盖实现密封，防止润滑脂泄漏同时阻挡外界粉尘进入啮合区域。

　　实际应用中，这套结构不需要额外配置复杂的润滑循环系统，采用脂润滑就能满足长期运转需求，日常维护仅需定期补充润滑脂即可，维护成本低，适合对成本敏感、运转载荷平稳的通用传动场景，轴伸端的尺寸设计兼容标准联轴器的安装尺寸，选型对接时不需要额外定制转接零件，能缩短设备整体的设计装配周期。
