平底式V形定位块工装夹具结构

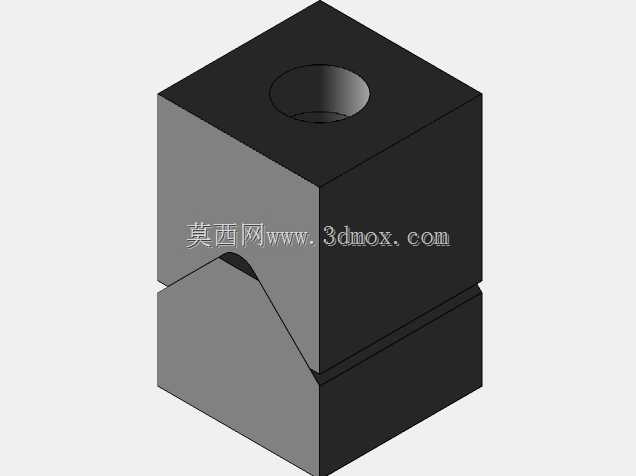

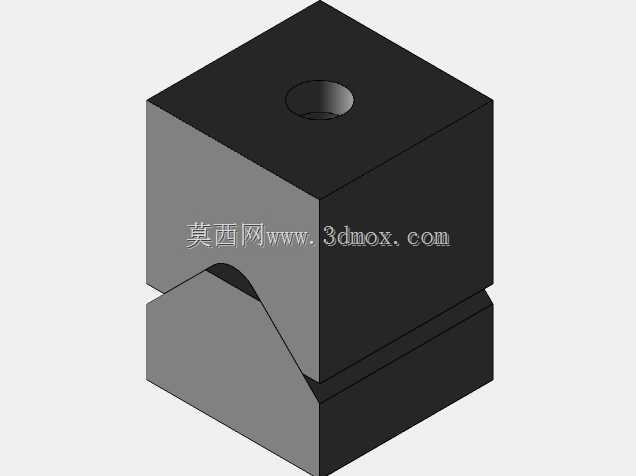

　　在机械加工、检测工装的设计场景里，轴类、圆柱类工件的装夹定位始终是结构工程师需要优先考量的环节，这类工件的径向定位精度直接决定后续工序的加工公差、检测数据可靠性，平底式V形定位块就是针对这类装夹需求开发的基础定位元件。这款定位块采用平底安装结构，底部为整面平直支撑面，不需要额外加工适配的弧形或异形安装槽，可直接固定在机床工作台、工装基板、检测平台的T型槽或螺纹孔位上，安装时仅需要通过顶部的沉头安装孔穿入紧固件即可完成锁紧，安装边界清晰，不会和周边的压紧元件、检测探头产生空间干涉。从功能特性来看，V形开口的夹角设计经过力学校核，既能够适配一定直径范围内的圆柱类工件，保证工件放入后自动对中，消除径向的位移自由度，又能保证接触面积足够，

　　避免装夹时工件表面出现压痕，同时V形槽根部做了避让圆弧处理，不会和工件外圆的最下端产生硬接触，避免因工件直径公差波动导致定位面贴合不实的问题。设计过程中优先考虑了工装的通用性，整体采用方块式外形，相邻面的垂直度、V形面与底面的平行度都按照工装级公差要求设定，既可以单独作为单个定位点使用，也可以两个配对使用，支撑长轴类工件的两端，完成长轴类零件的铣削、钻孔、圆度检测、同轴度检测等工序的定位。这款定位块的标准装配高度为35毫米，主体宽度为25毫米，属于中小型规格的定位元件，适配直径在适配区间内的小型轴类、销类零件的装夹需求，整体结构没有冗余的设计，所有棱边都做了工艺倒角，避免安装调试时划伤操作人员，同时块体的壁厚经过强度校核，

　　在常规的装夹压紧力下不会产生形变，长期重复使用也能保持定位精度的稳定性。在自动化生产线的上料工位，这类V形定位块也常作为工件中转的定位座，配合机械手完成工件的取放定位，平底结构能够快速适配不同的安装基板，不需要针对不同工位重新加工定制安装座，大幅降低了工装的设计和制造成本，也缩短了产线调试的周期。
