检验夹具用带肩防转锥形销衬套结构

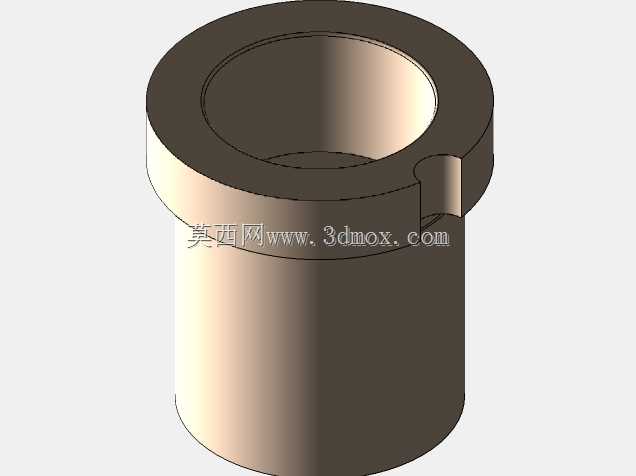

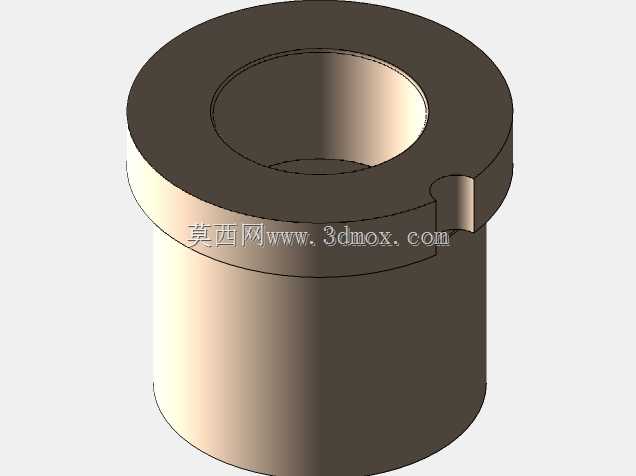

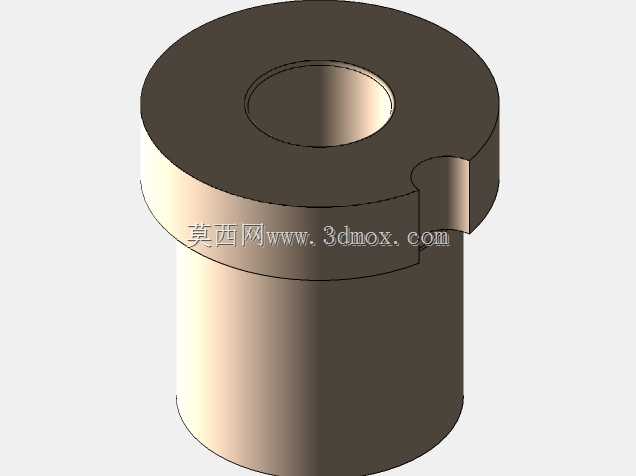

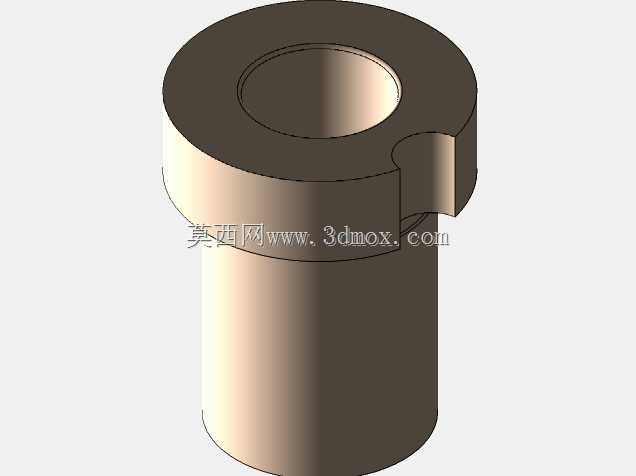

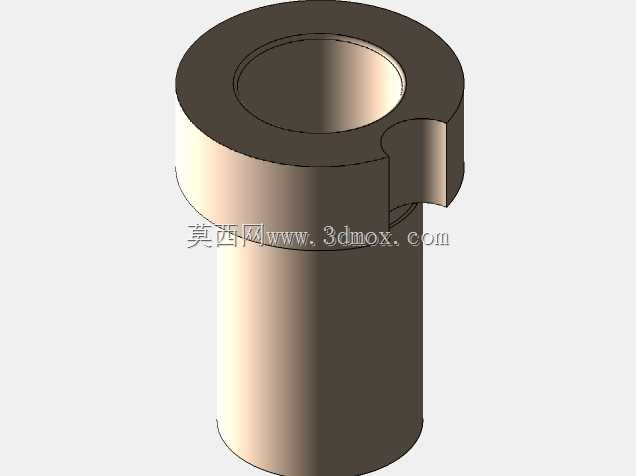

　　在汽车零部件、精密电子组件的尺寸检验工位上，这类带肩防转衬套是检验夹具定位模块里的核心易耗配套件，主要承担锥形定位销的安装承载、磨损补偿以及定位精度保持作用，区别于普通无肩直衬套，该结构专门针对需要频繁插拔定位销、存在周向剪切力的检验场景做了结构优化。从实际装配逻辑来看，衬套的法兰肩面直接贴合夹具安装板的上表面，既可以限制衬套受压后向下窜动的位移量，也能承担部分定位销插入时带来的轴向冲击力，避免衬套在长期使用后陷入安装板孔位造成定位基准偏移。衬套主体的外圆与夹具安装板的安装孔采用小间隙过渡配合，装配时通过肩部端面压紧即可完成初步固定，不需要额外设计周向防转销，因为衬套肩部特意加工出的单侧缺口结构，刚好可以和夹具板上预装的止动销配合，

　　直接限制衬套在孔内的周向转动，避免定位销插拔过程中带动衬套旋转磨损安装孔内壁。衬套的内孔做了适配锥形销的锥面过渡段，下端衔接螺纹段，当锥形定位销插入衬套后，锥面配合可以自动消除销与衬套之间的径向间隙，下端的螺纹结构则可以配合锁紧螺母调整锥形销的伸出高度，适配不同厚度被检工件的定位需求，同时在长期使用出现磨损后，不需要拆解整个夹具基板，只需要松开锁紧结构就能直接更换衬套，大幅降低检验夹具的维护停机时间。从安装边界来看，衬套的法兰肩直径比主体外圆大出近一倍，安装时只需要在夹具板上加工对应直径的沉孔，沉孔深度与法兰肩厚度保持一致，就能保证衬套安装后肩面与夹具板表面齐平，不会突出表面干涉被检工件的放置；

　　衬套主体的长度需要根据夹具板的厚度选型，保证下端螺纹段伸出夹具板下表面至少两个螺距的长度，确保锁紧螺母可以完全啮合提供足够的锁紧力。在实际设计选型过程中，这类衬套的内孔锥度需要和配套使用的锥形定位销锥度完全一致，通常采用1:50的标准锥度，既可以保证插拔顺畅，也能在销插入后依靠锥面的自锁特性保持径向定位精度，不会因为工件取放的振动出现销松动偏移；肩部的缺口尺寸需要和配套止动销的直径匹配，缺口侧面与止动销的间隙控制在0.1mm以内，既可以保证装配时的便利性，也能完全限制衬套的周向转动量，避免长期使用后衬套转动造成内孔锥面偏磨。
