带肩防转定位销用阶梯螺纹衬套结构

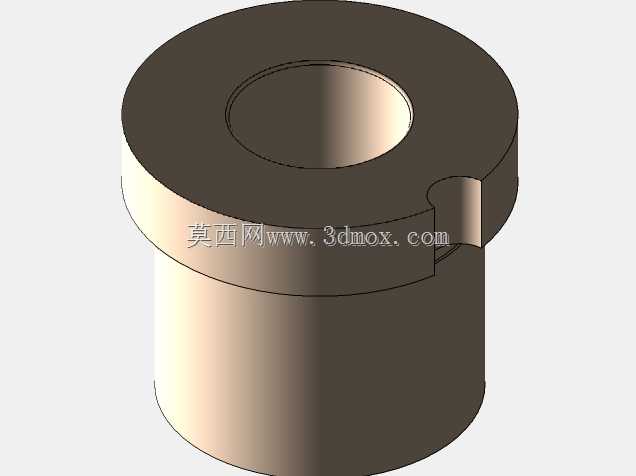

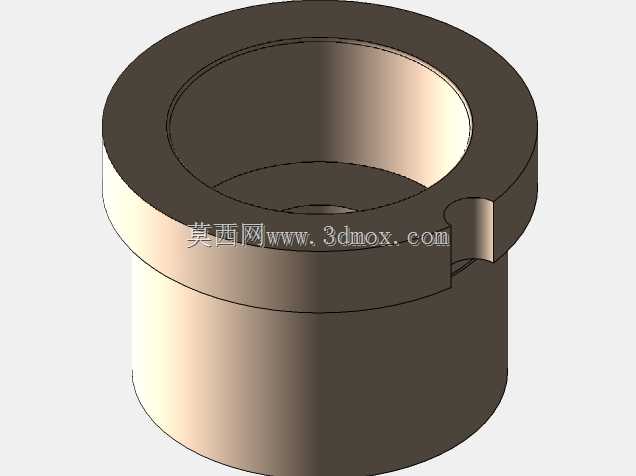

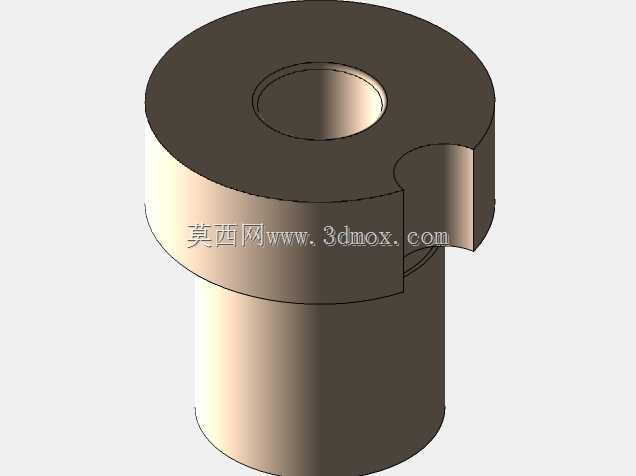

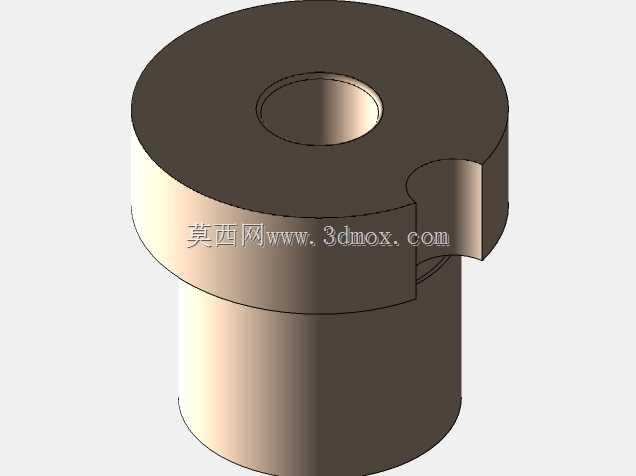

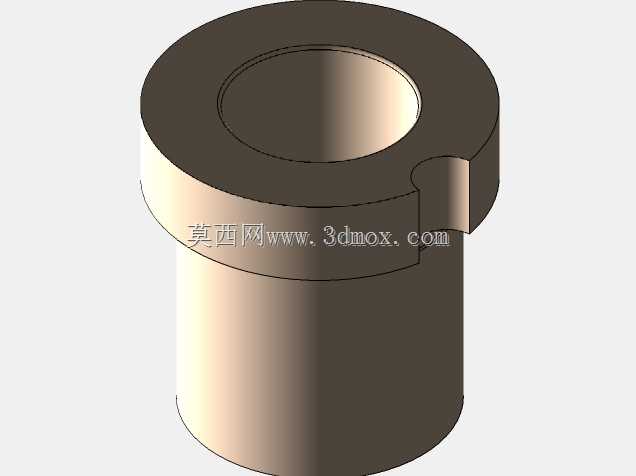

　　这类带肩防转衬套是检验夹具定位模块里的核心配套零件，日常在工位检具、总成件位置度检具、零部件尺寸校验工装里大量使用，主要作用是给带肩直销提供稳定的安装基准，同时通过自身的防转结构避免定位销在反复插拔、工件装夹受力过程中出现周向转动，保证定位基准的一致性。从结构设计来看，整体采用阶梯轴套形态，上部大直径法兰肩面直接贴合夹具安装板的上表面，承担轴向限位作用，安装时法兰肩的下端面与安装板表面贴合后，能精准控制衬套的轴向装入深度，避免衬套受工件下压作用力时出现轴向窜动。上部法兰侧方开出的缺口是防转结构的核心，安装时对应夹具安装板上的定位凸台或销钉卡入该缺口，无需额外打紧定螺钉即可实现周向锁止，相比传统侧面顶丝固定的衬套，

　　这种结构不会因为长期受插拔冲击力出现顶丝松动、衬套跟转的问题，维护频次更低。衬套内孔与带肩直销采用间隙配合，配合公差选用基孔制标准公差等级，既能保证定位销插拔顺畅无卡滞，又能控制配合间隙在定位精度允许范围内，避免间隙过大导致定位偏移。下部小直径外圆与夹具安装板的安装孔采用过渡配合，压入后能保证衬套与安装孔的同轴度，上部内孔的螺纹段主要用于安装时的辅助拆卸，后期维护更换衬套时，可通过对应螺纹拧入拔卸工具，直接将衬套从安装板中拔出，不会损伤安装板的孔壁，也不会破坏衬套的配合面。从安装边界来看，上部法兰的外径大于安装孔直径，安装后法兰面高出安装板表面一定高度，能避免工件装夹时直接刮蹭安装板表面，同时也给定位销的肩部提供了贴合支撑面；

　　下部外圆的长度与安装板厚度匹配，压入后下端面不超出安装板下表面，不会与夹具下层的其他结构产生干涉。设计时特意将防转缺口设置在法兰侧方而非衬套本体上，不会破坏衬套内外圆柱面的完整性，保证了配合面的圆柱度与同轴度，长期反复使用后磨损量更小，定位精度保持性更好。这类衬套通常配合带扁位的直销使用，销体的扁位与衬套缺口方向对齐后，可同时实现销与衬套、衬套与安装板的双重防转，在高频次使用的生产线上线检工位，这种结构的衬套使用寿命比普通光面衬套高出数倍，也能大幅降低因定位部件转动导致的检测误判概率。
