检验夹具用防转阶梯衬套结构设计

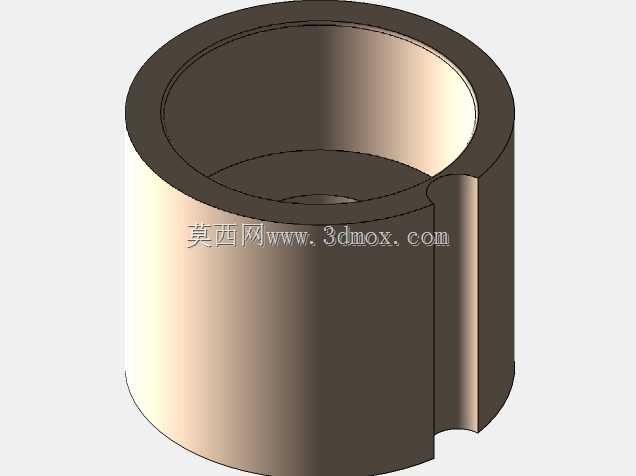

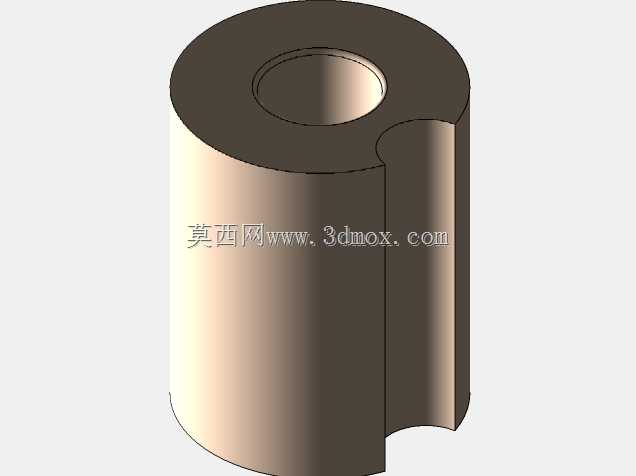

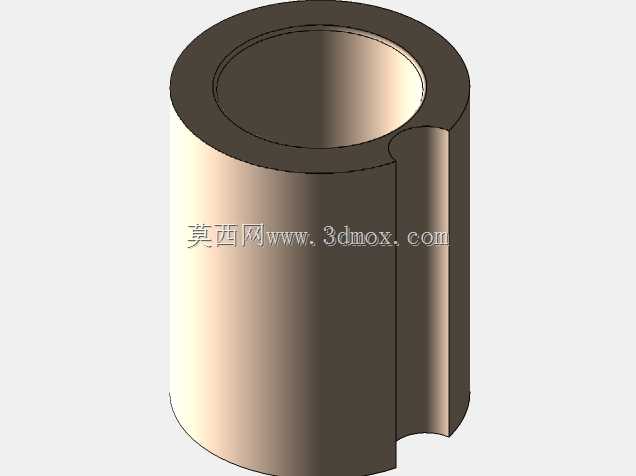

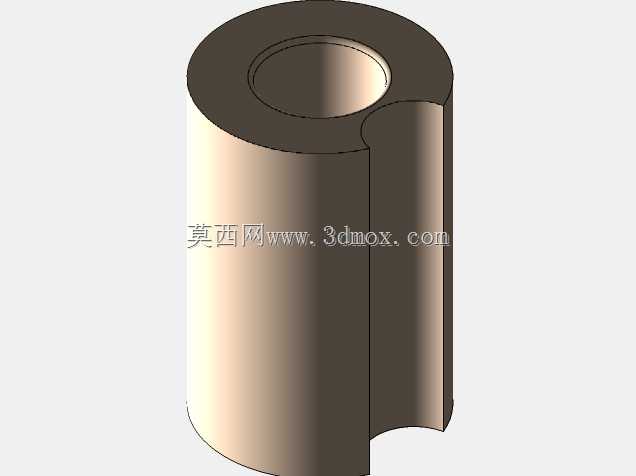

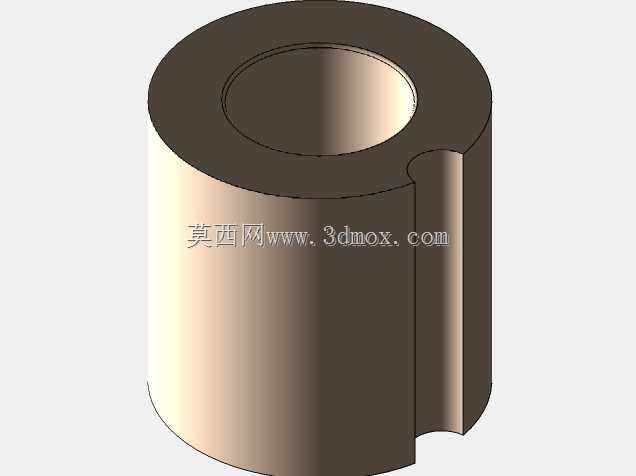

　　在汽车零部件、精密电子元器件的尺寸检验工位上，检验夹具的重复定位精度直接决定了批量检测的一致性，而衬套作为定位销与夹具基板之间的核心衔接零件，其结构合理性直接影响整套检具的使用寿命与检测稳定性。这款带防转结构的阶梯式衬套，正是针对高频次插拔定位销的检验场景开发，区别于常规光滑圆柱衬套，其侧壁开设的轴向定位缺口，可与夹具基板上的防转销配合，彻底避免衬套在长期插拔受力过程中出现跟转、内壁偏磨的问题，保证定位销的同轴度始终维持在公差带范围内。从结构设计逻辑来看，衬套采用内外圆柱同轴设计，外壁设置阶梯轴肩，安装时轴肩端面贴合夹具基板的沉孔端面，可精准控制衬套的压入深度，避免过压导致基板安装孔变形，

　　同时轴肩的径向限位作用也能抵消定位销插拔时产生的轴向窜动力。内壁的高精度圆柱面与定位销采用小间隙滑配，表面粗糙度控制在适配滑动摩擦的区间，既保证定位销插拔顺畅无卡滞，又能将配合间隙控制在检测精度允许的范围内，不会因间隙过大引入定位误差。衬套侧壁的防转缺口采用直边结构，加工时可通过铣削一次成型，与防转销的配合间隙控制在极小范围，既不会因间隙过大失去防转作用，也不会因过盈导致安装困难。在安装边界上，衬套的外径尺寸与夹具基板的安装孔采用过渡配合，压入后无需额外粘接即可获得足够的抱紧力，轴肩的外径尺寸大于安装孔直径，安装后突出基板表面的高度可根据定位销的导向段长度适配，避免定位销在插拔过程中与基板直接接触磨损。实际应用中，

　　这类衬套多用于位置度检具、孔径综合检具的定位单元，尤其是需要频繁更换定位销、或者定位销需要承受侧向力的检测场景，防转结构可将衬套的使用寿命提升数倍，减少因衬套磨损导致的检具校准频次，降低生产线的停线维护成本。设计时还需注意，衬套的防转缺口位置需与基板上的防转销孔位置严格对应，压装时需保证缺口与防转销完全啮合，避免压装过程中出现错位导致衬套变形；内壁的配合公差需根据所配定位销的公差等级匹配，针对高精度检测场景可适当收紧配合间隙，针对快换式检具场景可适当放大间隙保证换销效率。
