检验夹具用直孔无螺纹阶梯衬套结构

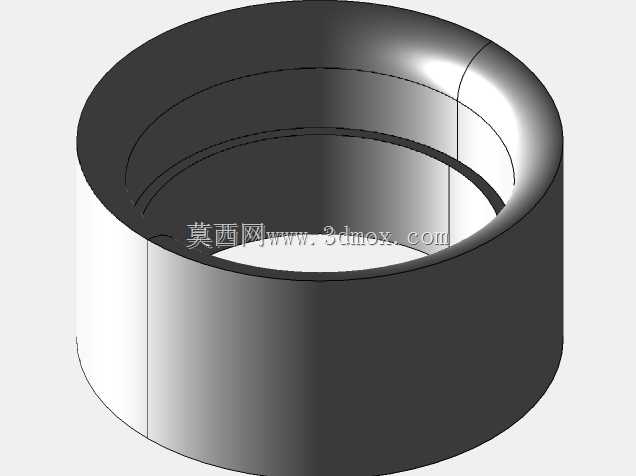

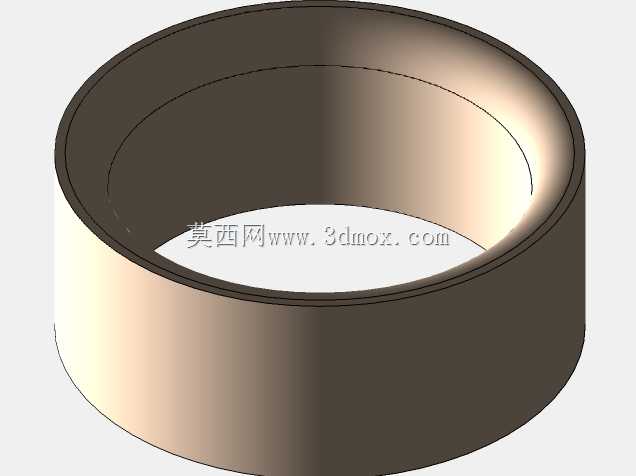

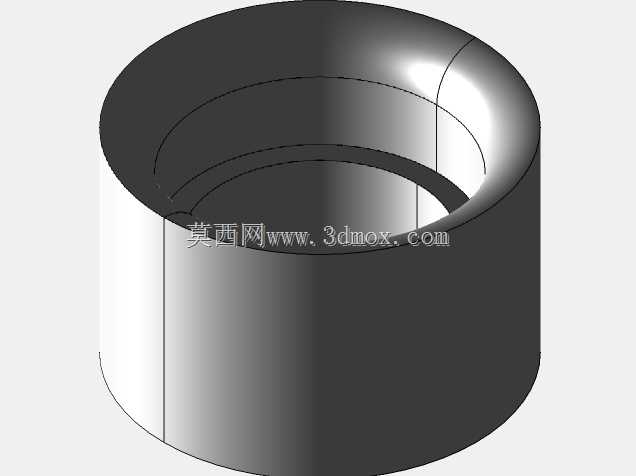

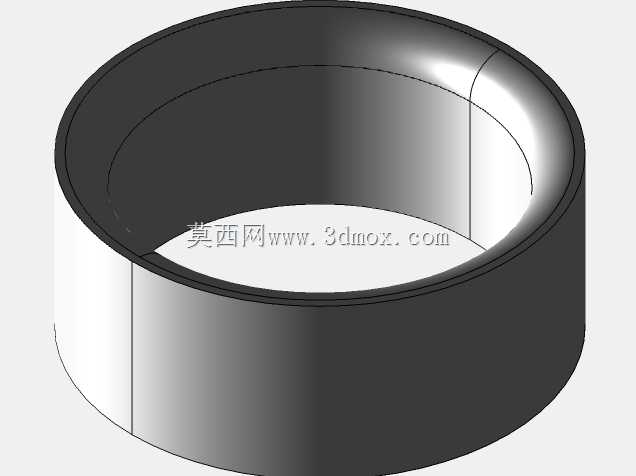

　　在机械加工检验环节，这类衬套是检验夹具上的核心定位配套元件，主要用于各类轴类、销类零件尺寸形位公差检测时的定位基准搭建，也可在小型工装的滑动导向部位作为耐磨衬层使用，替代直接在夹具体本体上加工导向孔的方案，降低夹具体的磨损损耗，后期维护仅需更换衬套即可恢复工装精度，大幅降低夹具的长期维护成本。从结构设计来看，该衬套采用整体圆柱式外形，外圆为统一基准圆柱面，加工时可一次装夹完成外圆磨削，保证外圆的圆柱度与同轴度要求，压入夹具体安装孔时能保证配合面的均匀接触，避免压装后出现内孔偏斜的问题。内孔采用单层直孔设计，未加工螺纹结构，适配光滑检验销或者导向轴的穿入配合，孔口做了微小的倒角处理，既可以去除加工毛刺，也能在销件穿入时起到引导作用，

　　避免销件端部磕碰孔口造成拉伤。设计时优先考虑了耐磨性能，整体结构壁厚均匀，压装后不会因为壁厚不均产生内应力变形，保证内孔的尺寸稳定性。安装边界方面，衬套的轴向长度根据夹具的定位厚度匹配，外圆与夹具体的安装孔采用过盈配合，压装后无需额外的轴向固定即可保证使用过程中不发生窜动，内孔与检验销的配合根据检测精度要求选用间隙配合，保证销件插拔顺畅的同时，将配合间隙控制在公差允许范围内，避免间隙过大影响检测结果的准确性。在实际使用场景中，这类衬套常配套在位置度检具、同轴度检具上，作为被测零件的定位基准孔使用，也可在小型手动压装夹具上作为压头的导向套，保证压装过程中压头的运动方向与工件基准垂直。设计过程中省略了肩部结构，属于直标准型衬套，

　　适用于安装空间紧凑、不需要轴向定位台阶的场景，相比带肩衬套，加工工序更少，材料利用率更高，压装时不需要在夹具体上加工沉孔，降低了夹具体的加工难度。内孔的公差按照标准公差等级加工，可根据不同的检测精度需求选配对应公差等级的衬套，互换性强，同规格衬套可直接替换，不需要对夹具体进行二次加工。这类无螺纹直孔衬套的应用场景覆盖了机加工车间的大部分手动检验工装，相比带螺纹或者异形孔的衬套，适用范围更广，加工成本更低，是工装设计中最常用的标准配套元件之一，建模时严格按照实际加工的工艺要求构建特征，外圆与内孔的同轴度、端面与轴线的垂直度都符合工装零件的常规设计要求，可直接用于工装的三维装配模拟，验证安装空间是否存在干涉，也可导出工程图用于生产加工。
