检查夹具用直头圆形外螺纹槽销结构

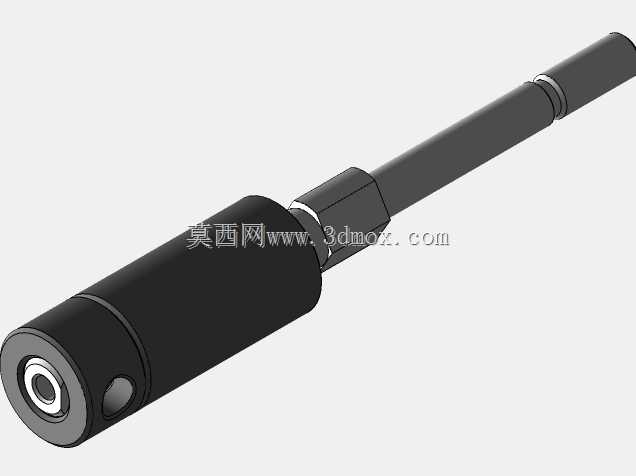

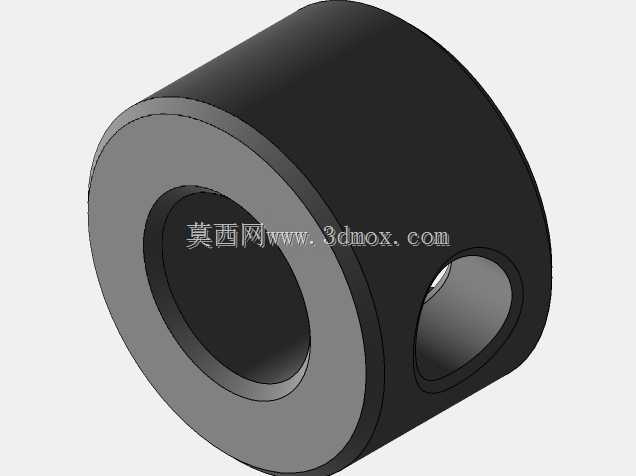

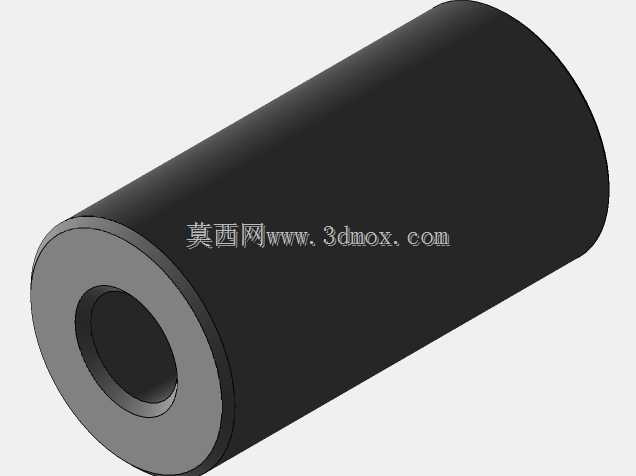

　　在自动化产线的工件尺寸检测、形位公差校验工位，这类槽销是检查夹具上承担定位基准传递的核心小件，很多做检具设计的工程师容易忽略这类小件的细节设计，最后导致整套夹具的重复定位精度达不到0.02mm的工艺要求。这款槽销采用直头圆形主体搭配外螺纹连接端的结构，主体段做了发黑处理提升表面耐磨性能，前端的定位端面做了内凹的中心孔结构，既可以作为加工时的工艺基准保证销体自身的同轴度，也能在顶紧工件时避开工件表面的微小毛刺，避免定位面贴合不实带来的检测误差。销体上的环形槽是配合夹具本体上的紧定螺钉使用的，安装时将销体插入夹具的安装孔后，拧紧紧定螺钉卡入环形槽内，就能防止销体在频繁的工件装拆过程中出现轴向窜动，相比过盈配合的圆柱销，

　　这种带锁紧槽的结构后期维护更换更方便，不需要拆卸整个夹具本体就能快速更换磨损的销件。外螺纹段的设计是为了适配带背紧螺母的安装场景，在一些需要调整销体伸出长度的检测工位，可以通过旋转销体调整定位端面的伸出量，调整到位后用背紧螺母锁死，就能适配不同厚度工件的定位需求，不需要重新加工不同长度的销件，大幅降低检具的改造成本。从安装边界来看，销体的圆柱段直径和夹具安装孔采用H7/h6的间隙配合，保证销体插入后不会出现径向晃动，外螺纹段的大径比圆柱段直径小0.5mm，安装时可以顺利穿过安装孔不会刮伤孔壁，前端定位段的圆角处理是为了工件装夹时起到导向作用，避免工件硬磕销端造成销体变形或者工件表面碰伤。在实际的检测场景中，

　　这类槽销通常和菱形销搭配使用，一面两销的经典定位方案里，圆柱槽销承担X、Y两个方向的移动自由度限制，搭配的菱形销限制转动自由度，这套结构在汽车零部件的尺寸检具、3C产品的外壳检测夹具上应用非常广泛，设计时需要注意销体的有效定位长度要比工件定位孔的深度小0.1-0.2mm，避免销体顶到孔底导致工件定位面和夹具基准面贴合不严。另外销体的材质选用40Cr调质处理，硬度达到HRC28-32，既有足够的韧性承受工件装拆时的冲击力，表面的耐磨性能也能满足产线三班倒连续生产的使用需求，前端定位端面做了精磨处理，表面粗糙度达到Ra0.8，保证和工件定位面的接触精度，不会因为接触面粗糙导致检测数据出现偏差。
