工装夹具用锥形销定位块结构设计

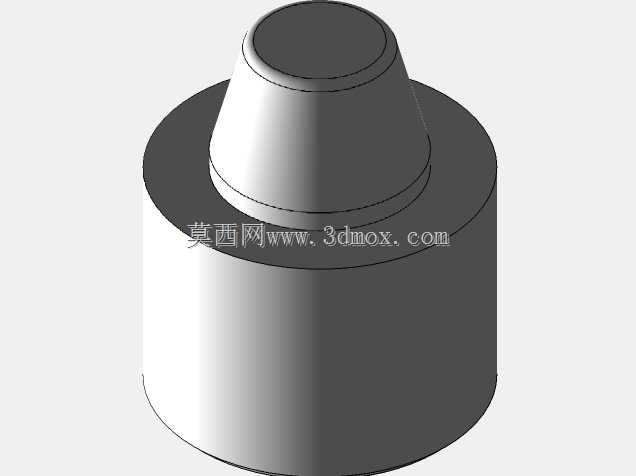

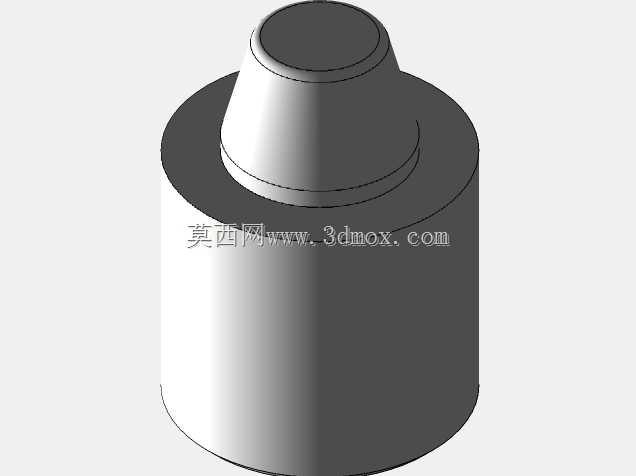

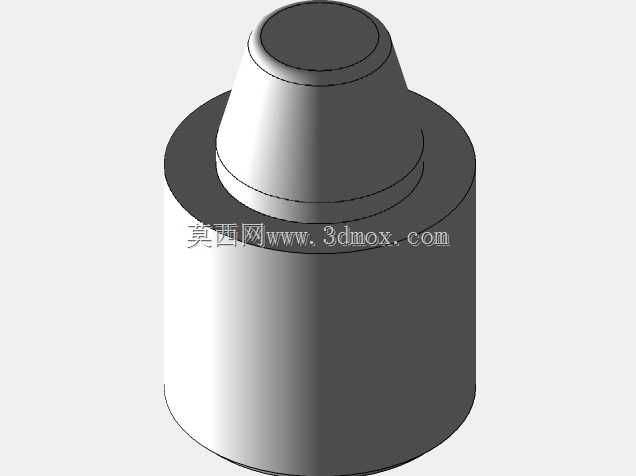

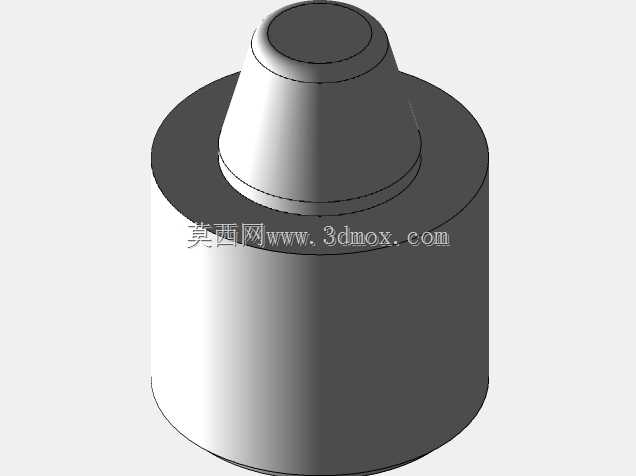

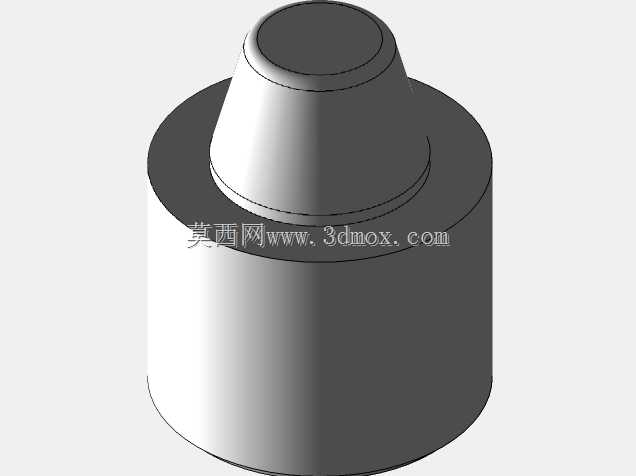

　　在工装夹具的定位体系搭建中，锥形销定位块是承担重复定位精度保障的核心基础元件，常见于多工位焊接工装、精密装配夹具、机加工液压夹具的定位工位设计中，尤其适配需要频繁拆装工件、对定位一致性有较高要求的生产场景。这类定位元件的核心作用，是通过锥面的自定心特性，抵消工件定位孔的微小尺寸公差，避免圆柱销定位常见的间隙晃动、过定位卡滞问题，在汽车零部件焊装线、3C产品精密装配工位、液压工装夹具的定位单元中应用十分广泛。从结构设计逻辑来看，该定位块采用下部圆柱基体加上部锥形定位端的组合结构，下部圆柱段为安装基准，设计时需匹配安装基板的定位孔公差，通常采用H7/m6的过渡配合实现定位块自身在基板上的精准固定，

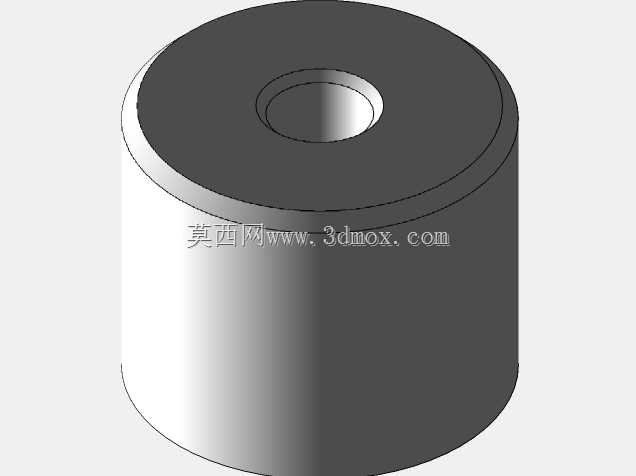

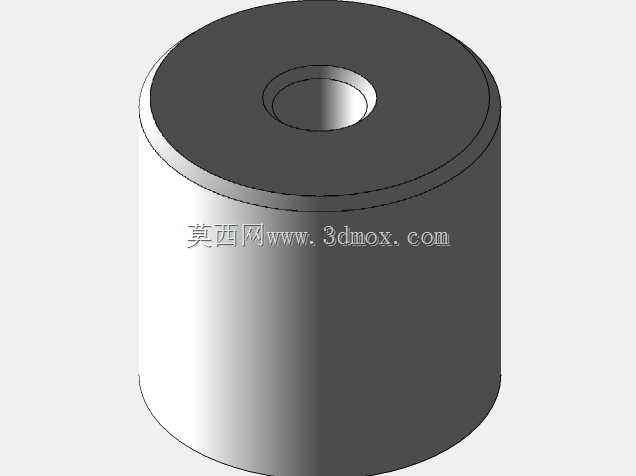

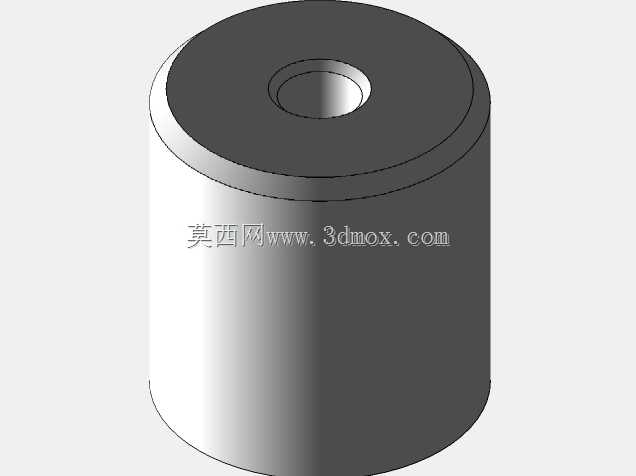

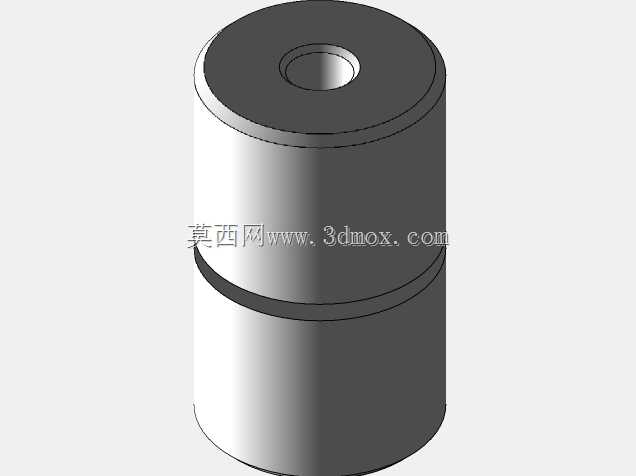

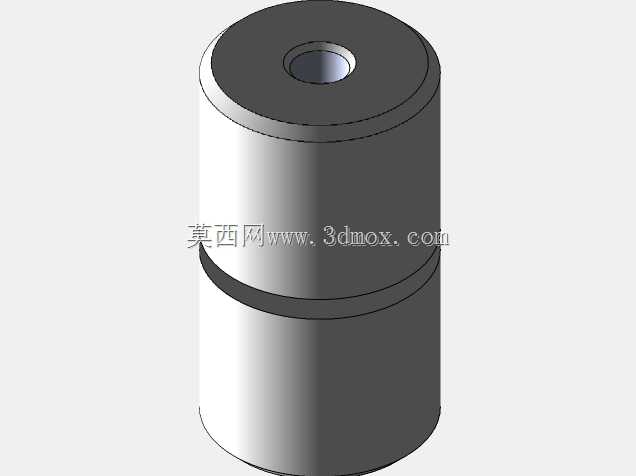

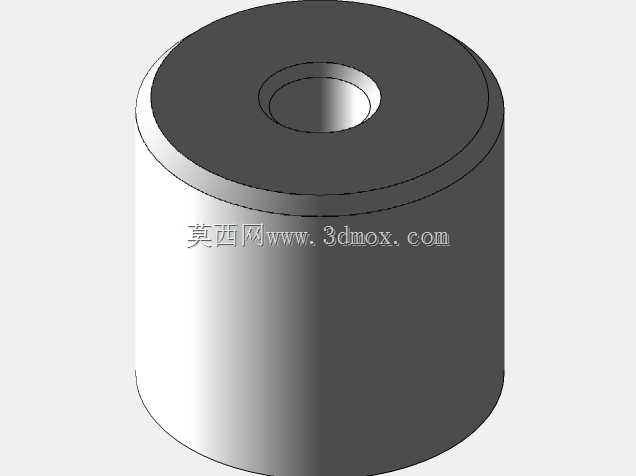

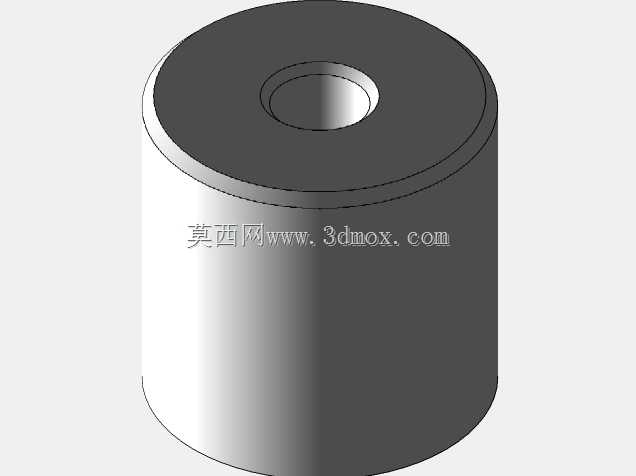

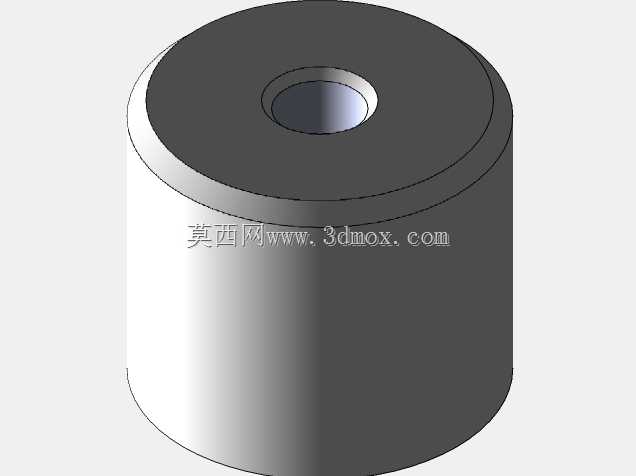

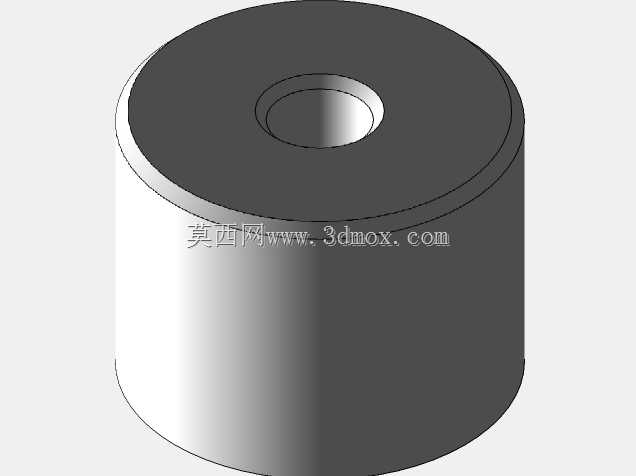

　　基体下端可设计内螺纹孔用于从基板背面锁紧，避免侧向受力时定位块出现窜动；上部锥形段的锥度通常选取1:50或是1:10的常用自锁锥度，既保证插入工件定位孔时的导向顺滑性，又能在夹紧力作用下实现无间隙贴合，锥面的表面粗糙度需控制在Ra1.6以内，减少反复插拔带来的磨损，延长元件使用寿命。从安装边界来看，下部圆柱基体的直径需根据定位受力大小选取，常规轻载装配场景下基体直径可选12-20mm，重载机加工定位场景可放大至30mm以上，锥形段的小端直径需比工件定位孔的最小极限尺寸小0.5-1mm，保证导向导入顺畅，锥形段的有效定位高度需控制在工件定位板厚度的1/2-2/3，避免插入过深导致拆卸困难，或是插入过浅导致定位精度不足。实际选型应用时，

　　需注意单个定位面上通常采用一个锥形销搭配一个菱形销的组合定位方式，避免过定位导致工件无法顺利装夹，锥形定位块的安装位置需远离焊接飞溅、切削液直喷的区域，必要时可增加防尘护套减少锥面磨损，当用于高频次拆装的自动化产线工位时，锥面可做淬火处理提升表面硬度，硬度达到HRC45-50即可满足百万次插拔的使用寿命要求。不同于普通圆柱定位销，锥形销定位块对安装基板的平面度有一定要求，安装位置周围的基板平面度需控制在0.02mm以内，避免定位块安装后出现倾斜，影响最终的定位精度，同时在设计避让空间时，需在锥形段周围预留足够的工件让位空间，保证工件放置时不会与定位块基体发生干涉，拆卸时也有足够的操作空间。
