铃木TS125前制动鼓衬块结构设计

项目分类:制动器 发布时间:2022-04-11 ID:605108
  • 铃木TS125前制动鼓衬块结构设计
  • 铃木TS125前制动鼓衬块结构设计
  • 铃木TS125前制动鼓衬块结构设计
  • 铃木TS125前制动鼓衬块结构设计
  • 铃木TS125前制动鼓衬块结构设计

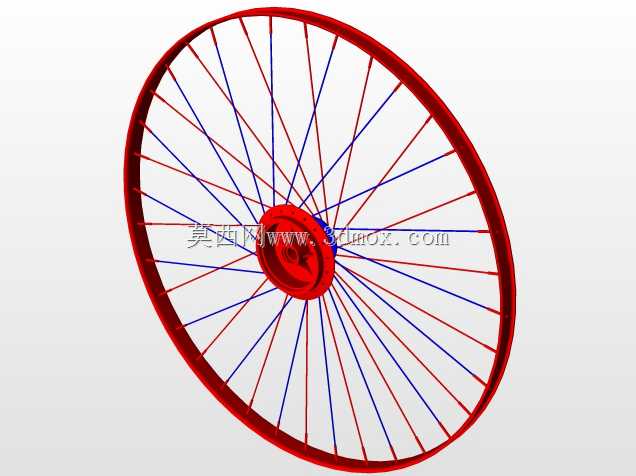

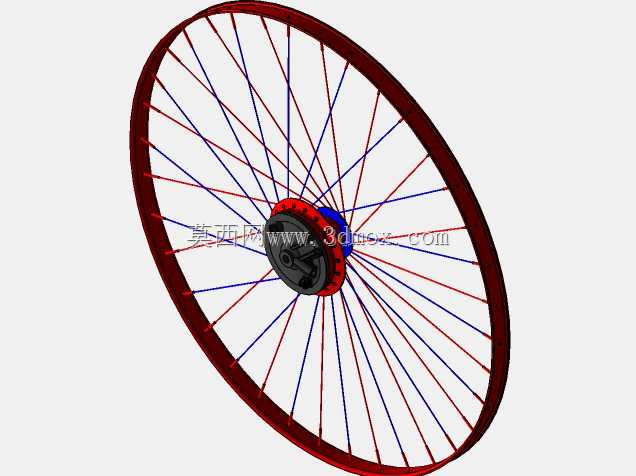

  这款鼓式制动衬块是适配小排量跨骑摩托车前轮制动系统的核心承载零件,日常主要应用在民用通勤、轻度非铺装路面骑行的两轮摩托前轮鼓刹结构中,承担前轮制动力矩传递、摩擦副定位支撑的核心作用。从实际装车工况来看,鼓刹结构本身密封性能优于盘刹,在多尘、泥泞的乡村非铺装路面使用时,能避免砂石直接卡入摩擦副造成制动失效,这也是很多小排量越野款、通勤款摩托保留前鼓刹配置的核心原因,这款衬块作为鼓刹内部的基座零件,直接决定了制动蹄块的活动轨迹、回位精度以及制动时的受力均匀性。

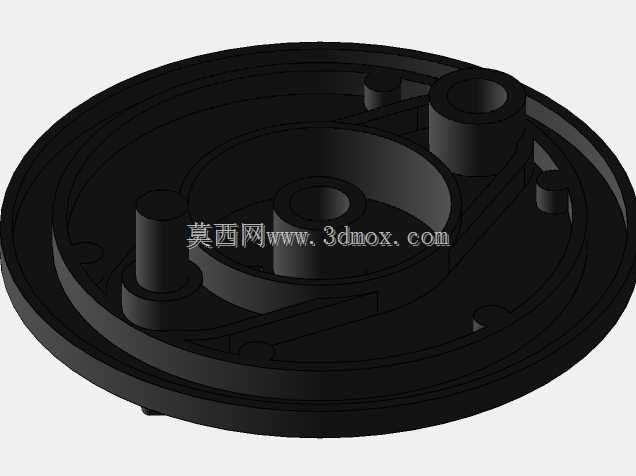

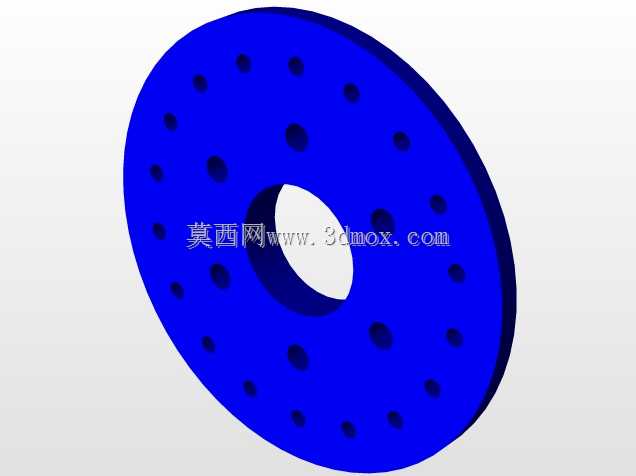

  从功能特性上看,该零件是鼓刹内部的固定支撑基座,中心的同轴凸台用于套入前轮轮毂的固定轴,保证整个制动鼓组件与前轮轮毂的旋转同轴度,避免制动时出现偏磨、蹭鼓的问题;盘面分布的多个柱状凸台,分别对应制动蹄块的回位弹簧挂点、凸轮轴的安装定位孔、制动摇臂的避让槽,每一处凸台的高度、位置公差都直接影响制动手感——如果凸台同轴度超差0.1mm以上,就会出现制动蹄块回位不畅,车辆行驶时带刹行驶,额外增加行驶阻力,甚至造成制动鼓过热、摩擦片提前烧蚀。零件边缘的环形加强筋,是为了承受制动时凸轮撑开蹄块产生的径向张力,鼓刹在全力制动时,蹄块对基座的径向反作用力能达到上千牛,没有环形加强筋的话,薄型圆盘基座很容易出现形变,导致制动踏板行程变长,制动力输出滞后。

  设计思路上,这款零件优先考虑了小排量摩托的轻量化与成本平衡,整体采用圆盘式薄壳加局部凸台的结构,没有多余的冗余材料,在受力集中的凸轮安装位、弹簧挂点位做了局部加厚,既保证了结构强度,又把整体重量控制在较低水平,适配小排量摩托的簧下重量控制需求。建模过程中首先要锁定前轮轮毂的安装边界:中心安装孔的直径要匹配前轮轴的公称尺寸,配合公差选H7间隙配合,保证拆装维护时能顺利套入,同时不会出现径向旷量;整个基座的外圆直径要严格匹配制动鼓的内径尺寸,预留0.2-0.3mm的安全间隙,避免车辆颠簸时基座与旋转的制动鼓发生剐蹭;盘面的安装孔位要和前轮轮毂的固定螺柱位置完全对应,孔位公差控制在±0.05mm以内,避免装车时出现孔位错位无法紧固的问题。

  从安装边界来看,该零件属于前轮轴上的静止固定件,装车后不随车轮转动,轴向的定位靠前轮轴的台阶面与轮毂锁紧螺母压紧,所以零件中心凸台的端面平面度要求较高,平面度公差要控制在0.03mm以内,如果端面不平,锁紧螺母压紧后会导致整个基座倾斜,直接造成制动蹄块偏磨,制动时车辆出现跑偏、抖动的问题。盘面预留的凸轮轴安装孔,位置要对应制动摇臂的外侧安装位,保证制动摇臂转动时凸轮能顺畅撑开两个制动蹄块,不会出现卡滞;回位弹簧的挂点凸台高度要足够,避免弹簧工作时脱出,同时凸台边缘要做圆角处理,防止弹簧反复伸缩时被锐边切断,影响制动回位可靠性。

  实际建模时还要考虑零件的铸造工艺性,所有凸台与盘面的连接处都做了R2-R3的铸造圆角,避免铸造时出现应力集中导致零件开裂,同时也方便脱模;零件的壁厚尽量保持均匀,避免厚薄差异过大造成铸造冷却时出现缩孔、砂眼等缺陷,影响零件的结构强度。针对鼓刹工作时容易产生磨屑的问题,盘面还预留了磨屑排出的缺口,避免制动产生的摩擦粉末堆积在鼓内,造成制动卡滞、异响的问题。这类鼓刹基座零件虽然结构看起来不复杂,但每一处尺寸、形位公差都直接关系到行车制动的安全性,建模时不能只看外形相似度,必须结合实际装车的工况、受力情况、安装配合要求来做细节设计,才能保证模型导入实际生产或改装选型时具备参考价值。
