本田cl360摩托车发动机凸轮轴结构设计

　　在小排量单缸摩托车的动力系统开发中，凸轮轴作为配气机构的核心驱动部件，直接决定了发动机的进排气正时精度、动力输出曲线与整机运转可靠性，本次针对本田cl360机型适配的凸轮轴设计，完全围绕原厂cb250old与cl360机型的安装边界、负载工况展开，材料选用常规发动机凸轮轴通用的灰铸铁材质，匹配300N额定负载下的结构强度要求。

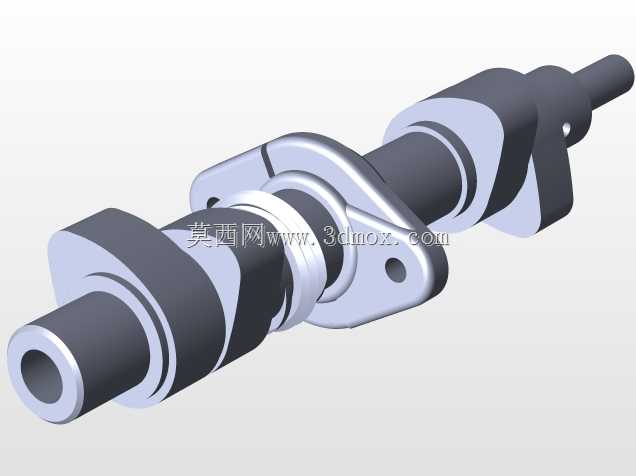

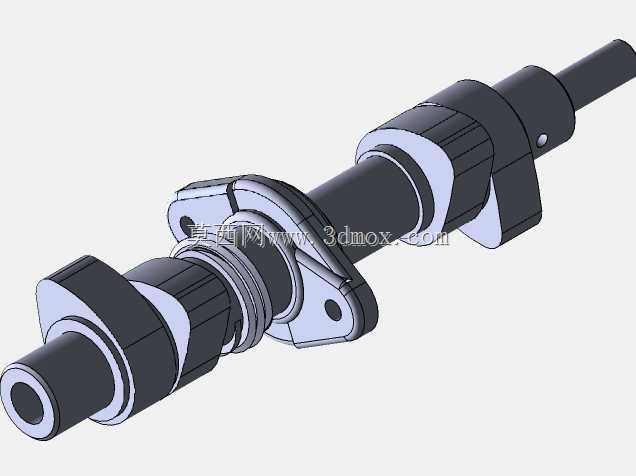

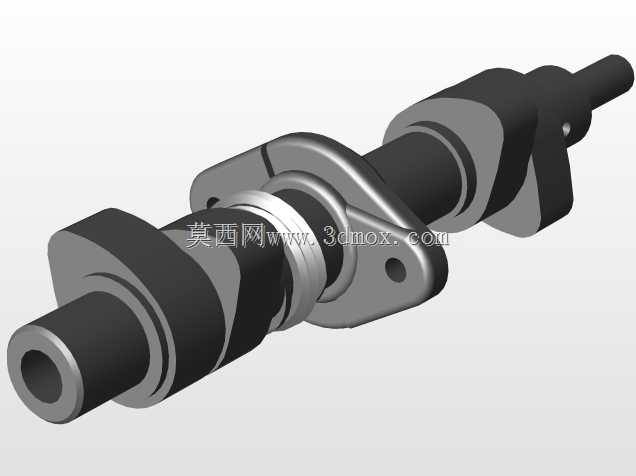

　　从实际应用场景来看，这类小排量风冷单缸摩托车多用于日常通勤、非铺装路面短途穿越，发动机转速区间覆盖1500rpm到8500rpm，凸轮轴需要在持续的气门弹簧往复冲击、凸轮与摇臂接触副的滑动摩擦工况下长期工作，因此设计阶段首先要保证的是凸轮型线的精度，以及轴颈位置的同轴度公差。整个凸轮轴采用整体式结构，沿轴向依次布置进气凸轮、排气凸轮、支撑轴颈、驱动端连接结构，所有轴颈的直径公差控制在h6级，表面粗糙度不高于Ra0.8，保证压入缸盖凸轮轴孔后转动顺畅无卡滞，同时减少机油泄漏的风险。

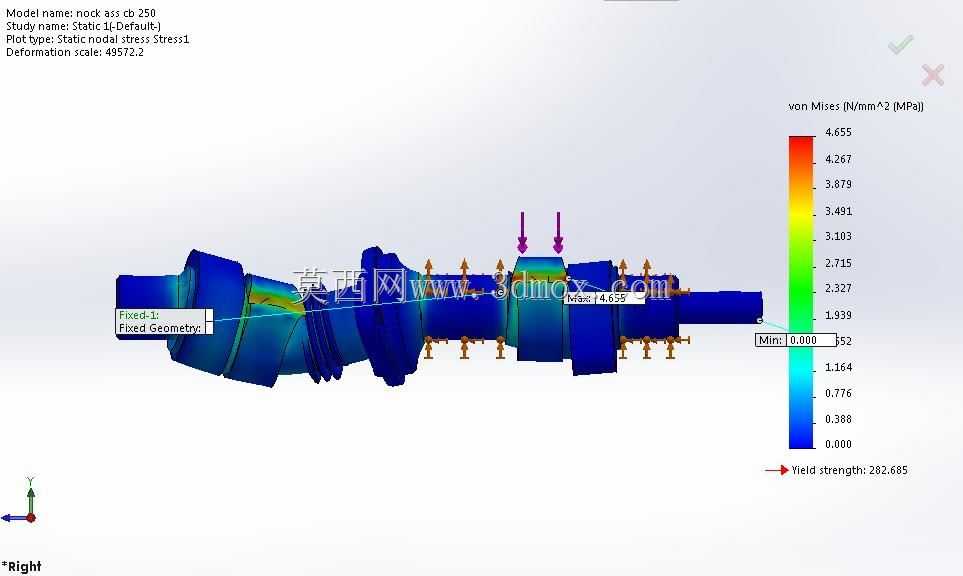

　　设计过程中没有盲目改动原厂的安装尺寸，所有支撑轴颈的跨距、凸轮相对于轴颈的相位角、凸轮升程曲线完全匹配cl360机型的缸头结构，安装时不需要对缸盖、气门摇臂、正时链轮室做任何改装，直接替换原厂件即可完成装配。凸轮型线的设计充分考虑了300N负载下的接触应力，灰铸铁材质经过表面淬火处理后，凸轮工作面硬度达到HRC45-50，能够承受摇臂端头的长期冲击磨损，避免早期出现点蚀、拉伤等失效问题。

　　从安装边界来看，整个凸轮轴的轴向总长度、最大回转半径完全适配原厂凸轮轴腔的内部空间，转动过程中不会与腔体内壁、气门弹簧座、正时链条发生运动干涉，驱动端的键槽尺寸与原厂正时链轮的配合公差一致，装配时能够保证正时标记的精准对位，避免出现正时偏差导致的气门碰活塞、动力不足等故障。进排气凸轮的轮廓经过反复校核，在常用的3000-6000rpm转速区间内，进排气门的开启重叠角、升程变化率能够保证混合气充分填充、废气彻底排出，兼顾低转速扭矩输出与高转速的动力延展性，匹配灰铸铁材料的减震特性，还能降低配气机构运转过程中的敲击噪音，提升整机运转的平顺性。

　　在结构细节处理上，轴颈位置设计有对应缸盖油道的润滑油孔，发动机运转时机油能够通过油道持续输送到凸轮与摇臂的接触工作面、轴颈与缸盖孔的配合面，形成稳定的油膜，减少滑动摩擦带来的磨损，油孔的位置与直径完全匹配原厂缸盖的油道布局，不会出现机油供油不足或者油路堵塞的问题。凸轮轴两端的密封面尺寸与原厂油封规格一致，装配后能够有效防止凸轮轴腔的机油渗漏，避免机油污染离合器、正时链条等周边部件。整个建模过程中所有圆角、倒角的尺寸都按照机械加工工艺要求设置，没有出现锐角、薄壁等不利于加工或者容易产生应力集中的结构，完全适配常规的凸轮轴铣削、磨削加工工艺，不需要特殊的定制刀具就能完成生产加工。
