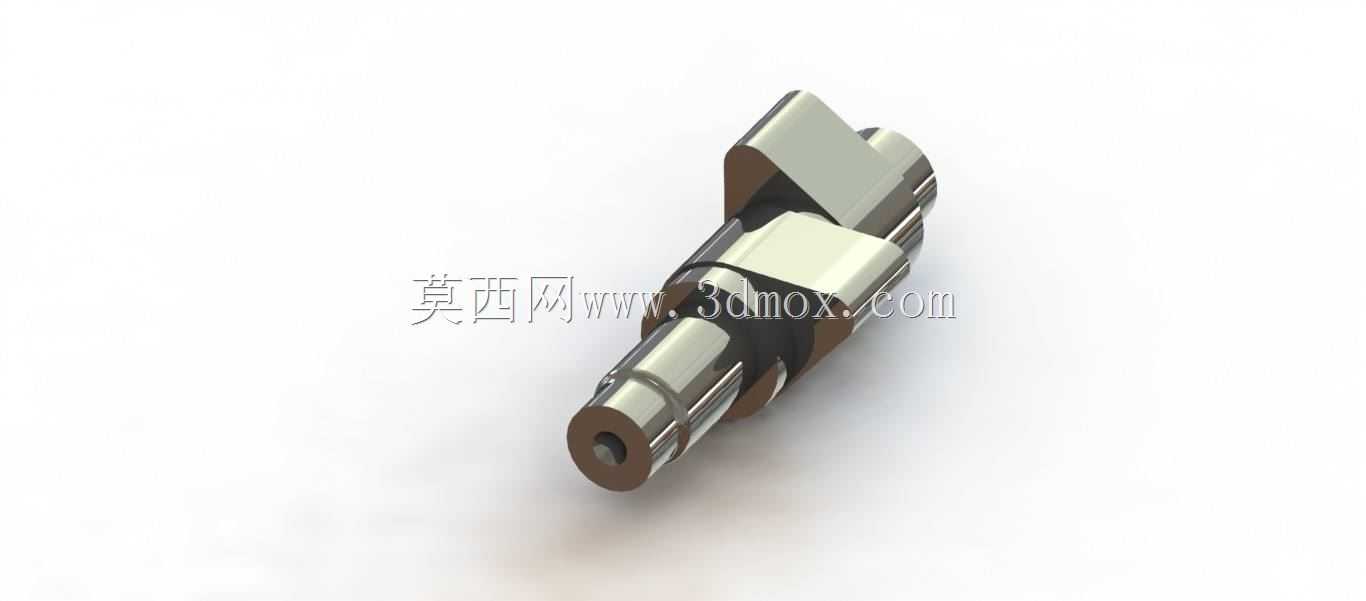

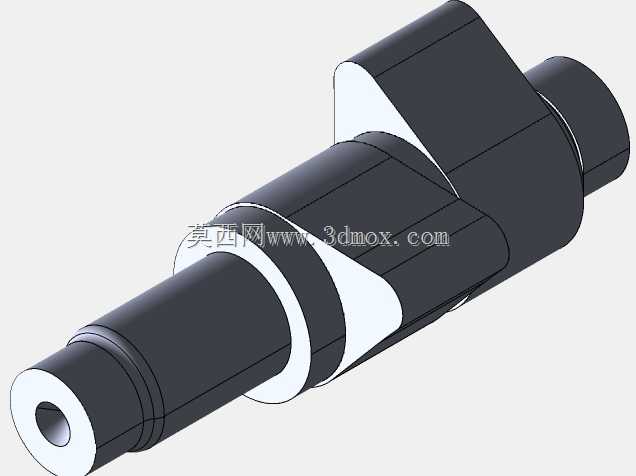

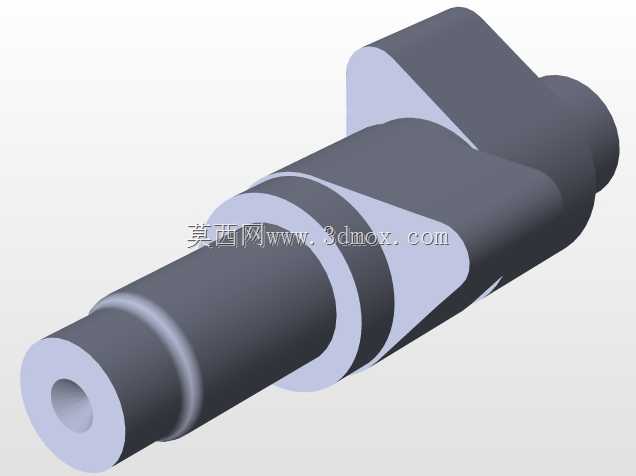

本田GL系列发动机凸轮轴结构设计

　　在小排量内燃发动机的配气系统中，凸轮轴是决定进排气门开闭时序、升程规律的核心传动零件，直接影响发动机的充气效率、动力输出平顺性与燃油消耗表现，这款适配本田GL系列机型的凸轮轴，主要面向单缸小排量摩托车型的动力单元使用，日常工况下需要承受气门弹簧的周期性往复冲击、凸轮型面与摇臂/挺柱接触位置的持续摩擦，同时要保证长期高转速运转下的结构强度与型面精度不发生衰减。从实际使用场景来看，这类凸轮轴装配在发动机缸盖内部的凸轮轴轴承座孔内，一端通过正时链轮/齿轮与曲轴正时端联动，按照固定的传动比跟随曲轴转动，通过自身加工出的凸轮型面轮廓，推动挺柱或者摇臂做规律的往复运动，精准控制进气门、排气门在对应曲轴转角下的开启与关闭，

　　保证发动机在进气行程吸入足够的可燃混合气、排气行程彻底排出燃烧后的废气，同时在压缩与做功行程保证气门完全关闭，维持气缸的密封性能。设计这款凸轮轴时，首先要匹配对应机型的配气相位参数，凸轮的基圆尺寸、升程段轮廓、缓冲段角度都需要和气门弹簧刚度、气门最大升程、活塞运动避让边界做匹配校核，避免出现气门与活塞运动干涉、气门落座冲击过大、配气相位偏差导致的动力下降问题。轴身的支撑轴颈尺寸需要和缸盖的轴承孔公差做配合设计，一般采用间隙配合保证转动顺畅，同时轴颈表面需要有足够的硬度抵抗长期转动的磨损，凸轮型面的轮廓曲线需要经过运动学仿真验证，保证挺柱或摇臂的接触应力在材料许用范围内，避免长期运转出现型面点蚀、磨损导致的配气失准。从安装边界来看，

　　这款凸轮轴的轴向定位依靠轴颈处的卡环槽或者轴肩实现，轴向窜动量需要控制在合理区间，避免轴向窜动过大导致的配气相位偏差、凸轮型面偏磨问题；轴端的传动连接结构需要和正时链轮的内花键/卡槽匹配，保证传动过程中无间隙、不打滑，准确传递曲轴的转动相位。轴身的润滑油道设计也需要和缸盖的润滑油路对齐，保证运转过程中压力机油能够输送到各个轴颈、凸轮型面的接触位置，形成稳定的油膜降低摩擦磨损，避免出现干磨导致的零件烧蚀失效。实际建模过程中，凸轮型面的生成是核心难点，需要先根据配气相位表离散出各个角度对应的升程数值，通过曲线拟合生成光滑的凸轮轮廓，再沿着轴身的回转中心扫掠生成凸轮实体，同时要处理好凸轮与轴身衔接位置的圆角过渡，

　　避免应力集中导致的轴身断裂风险；支撑轴颈的同轴度公差需要在建模时做基准约束，保证各个轴颈的回转中心重合，避免装配后出现转动卡滞、偏磨问题。轴端的连接花键或者卡槽结构需要和配套的正时零件做干涉检查，保证装配时能够顺利到位，同时锁紧结构的安装空间要预留足够，避免装配后锁紧螺母或者卡环与周边的缸盖、密封件发生干涉。在实际维修替换场景中，这款凸轮轴的尺寸需要和原厂零件的安装尺寸完全一致，不需要改动缸盖、气门传动组的其他零件就可以直接装配，凸轮型线的设计要兼顾低转速扭矩输出与高转速动力延伸，避免出现低转速气门重叠角过大导致的怠速不稳、高转速充气效率不足导致的动力上限偏低问题。同时要考虑长期使用的耐磨性能，凸轮型面的表面粗糙度需要达到对应设计要求，降低摩擦阻力，减少运转过程中的动力损耗，对于小排量风冷发动机来说，凸轮轴的热膨胀量也需要在设计时做考量，轴颈与轴承孔的配合间隙要兼顾冷机启动与热机工况下的膨胀差异，避免热机后出现转动卡滞的问题。
