150cc摩托车离合器衬套轴承结构

　　这款衬套轴承是针对特定排量老式摩托车离合器部位开发的配套承载部件，主要适配150cc排量的Sachs bismarck old款车型，同时可兼容匹配berfugsi、ass品牌离合器组件的同规格摩托车型，属于售后维修与定制改装场景下的非市售专属替换零件，解决了原厂配件停产后老款车型离合器部位无适配替换件的维修痛点。

　　从实际装车的功能定位来看，该零件安装在离合器轴与安装基座的衔接位置，核心作用是为离合器的旋转轴提供径向支撑，同时承受离合器结合、分离过程中产生的径向载荷与少量轴向冲击，避免轴件直接与基座孔位发生硬摩擦，降低传动过程中的动力损耗，同时减少轴件与基座的磨损速率，延长离合器总成的整体使用寿命。不同于常规标准轴承的通用化设计，这款衬套轴承是完全对应特定车型离合器安装位做的定制化结构，没有通用互换性，只能适配对应安装尺寸的离合器组件。

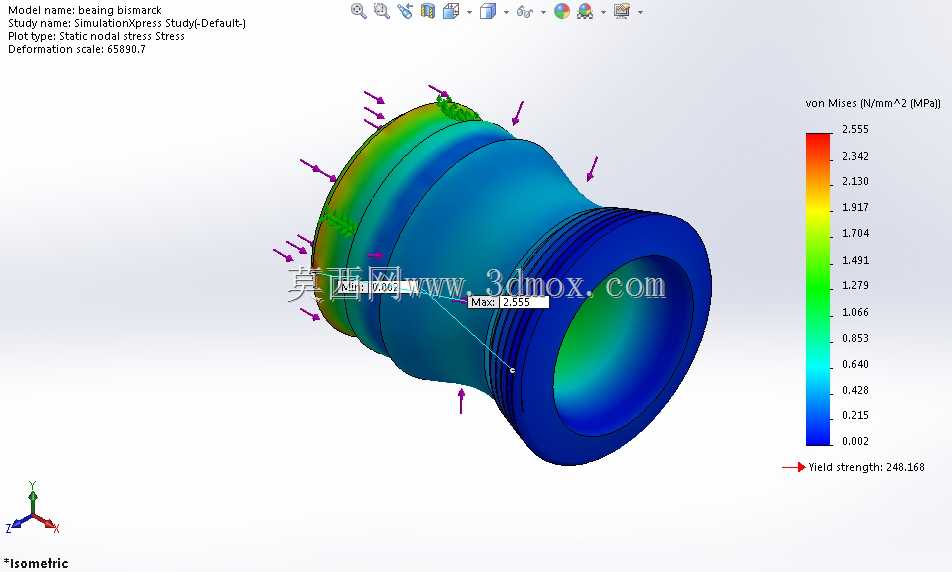

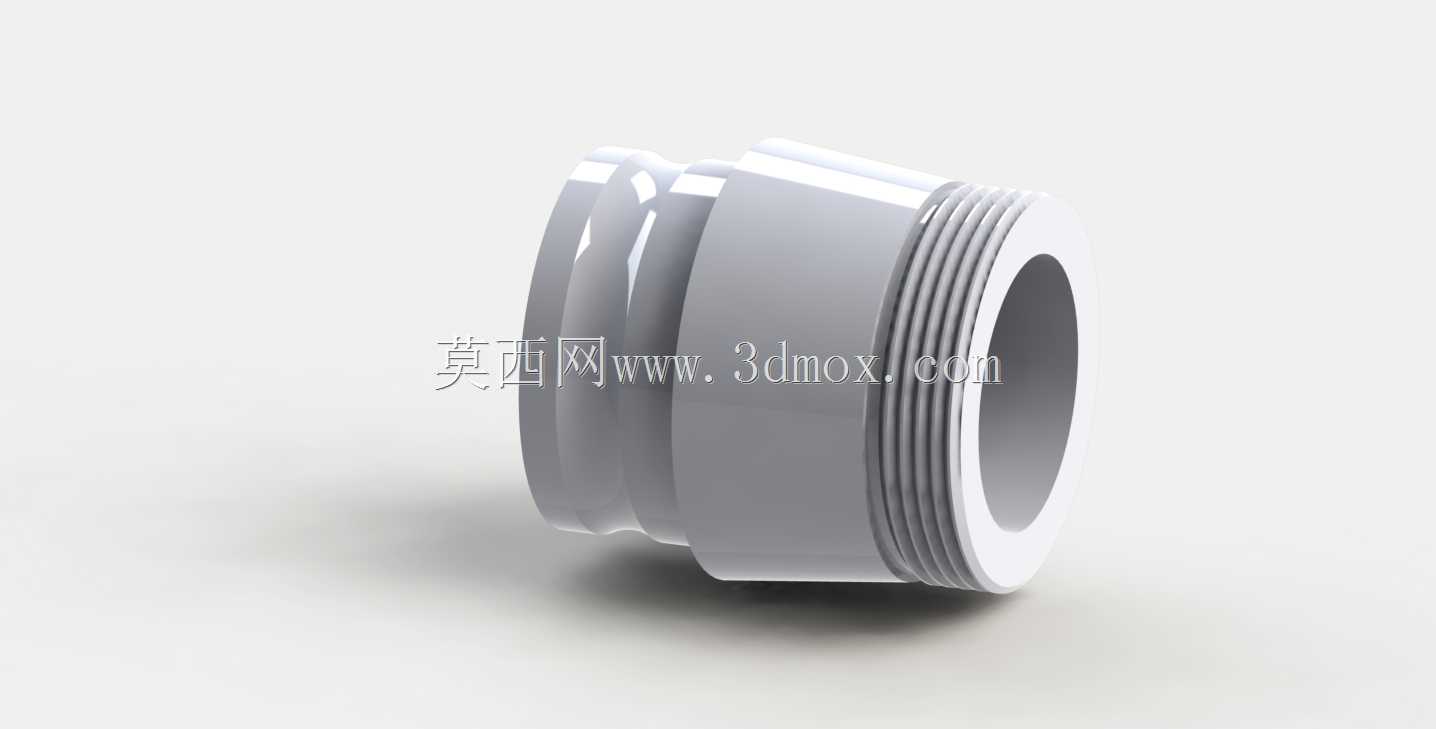

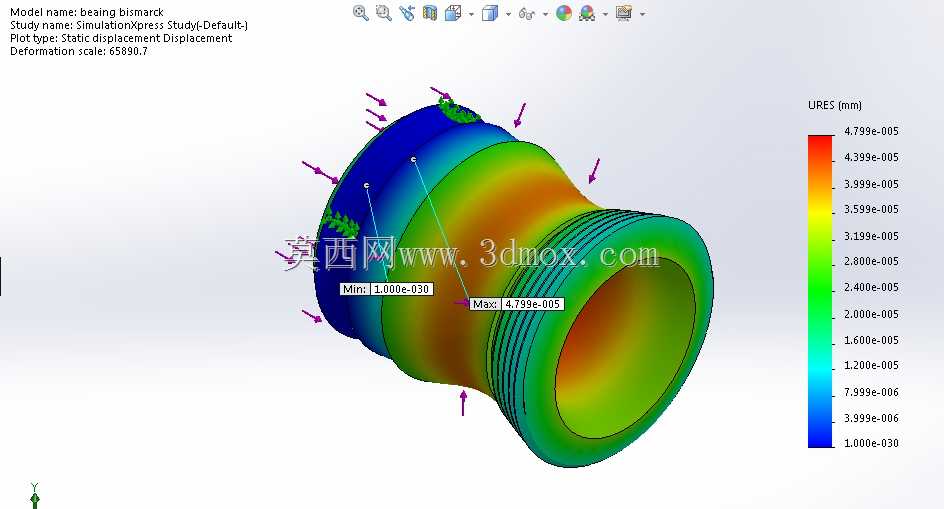

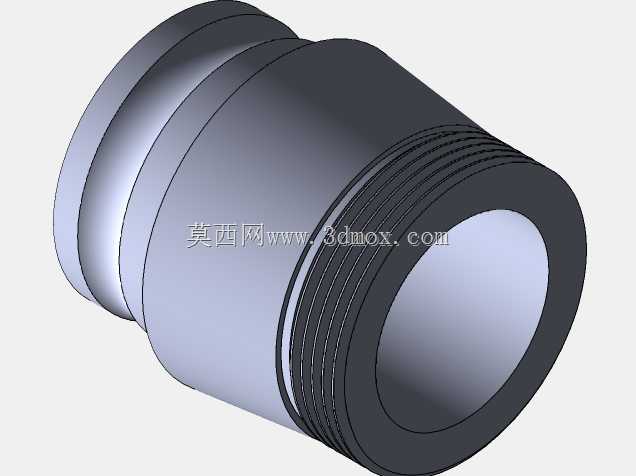

　　在结构设计层面，这款零件采用一体化衬套式轴承结构，没有分离式的滚动体与保持架，整体为一体式回转体结构，靠内壁的高精度加工面与轴件形成滑动摩擦副，外壁的多段阶梯结构对应安装基座的不同孔位台阶，实现轴向定位与径向限位。零件一端加工有连续的外螺纹结构，用于和基座上的螺纹孔配合实现锁紧固定，避免车辆运行过程中衬套出现轴向窜动；靠近螺纹端的外壁做了多道环形凹槽设计，一方面可以在装配时容纳少量润滑脂，形成持续的润滑膜降低摩擦阻力，另一方面凹槽结构可以在衬套压入安装孔时排出孔内的空气，避免孔内憋压导致装配不到位的问题。零件另一端做了多段直径递减的阶梯结构，对应离合器分离机构的避让空间，避免衬套安装后与离合器的拨叉、压盘等运动部件发生运动干涉。

　　从安装边界与尺寸适配的角度来说，这款衬套轴承的最大外圆直径对应安装基座的配合孔位采用过渡配合公差，压装后不需要额外的销钉固定即可保证足够的连接强度；内孔直径与离合器轴采用间隙配合，配合间隙控制在0.02-0.04mm之间，既可以保证轴件在衬套内灵活转动，又不会因为间隙过大产生径向跳动，影响离合器的结合平顺性。零件的整体轴向长度严格匹配安装位的空间尺寸，两端的端面都做了倒角处理，装配时可以顺利导入孔位，不会刮伤安装孔的内壁加工面。螺纹段的螺距与牙型完全对应基座螺纹孔的参数，锁紧后端面与基座台阶面完全贴合，保证轴向定位的可靠性。

　　在实际使用场景中，这类非市售的定制衬套轴承大多出现在老款车型的维修、复古改装场景中，由于车型停产时间较早，原厂配件供应链已经中断，常规的标准件无法匹配特殊的阶梯结构与安装尺寸，因此需要通过逆向测绘建模后定制加工。建模过程中需要严格还原每一段阶梯的直径、长度公差，螺纹段的牙型参数，以及环形凹槽的位置与深度，任何一个尺寸的偏差都会导致装配后出现干涉、松动或者配合间隙超标的问题，直接影响离合器的正常工作。不同于常规滚动轴承的高转速适配场景，离合器部位的衬套轴承工作转速与发动机曲轴转速存在传动比差，滑动摩擦的结构形式完全可以满足该部位的载荷与转速要求，同时一体式结构的抗冲击性能要优于同尺寸的滚动轴承，更适合摩托车行驶过程中频繁离合、载荷波动大的工作工况。

　　从加工工艺的适配性来看，这款零件的结构完全适合采用数控车床一次装夹完成全部外圆、内孔、螺纹、凹槽的加工，不需要二次装夹即可保证各段阶梯的同轴度要求，内孔与外圆的同轴度公差需要控制在0.01mm以内，避免装配后轴件出现偏心转动，导致离合器结合时出现抖动、分离不彻底的问题。零件的材质一般选用耐磨铜合金或者表面硬化处理的轴承钢，内壁表面粗糙度需要达到Ra0.8以下，降低摩擦系数，减少长期运行后的磨损量。
