萨克斯俾斯麦150cc发动机活塞结构

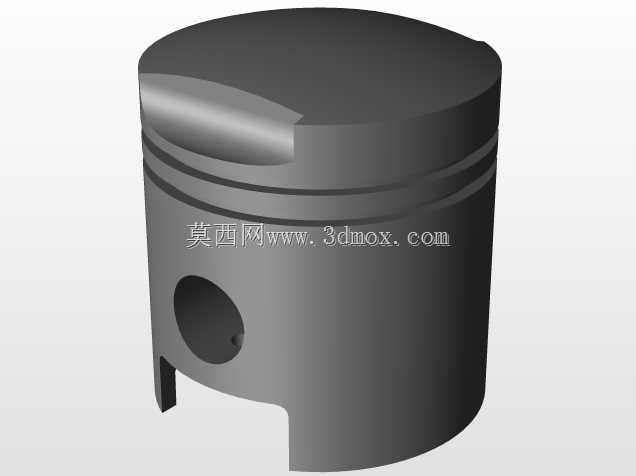

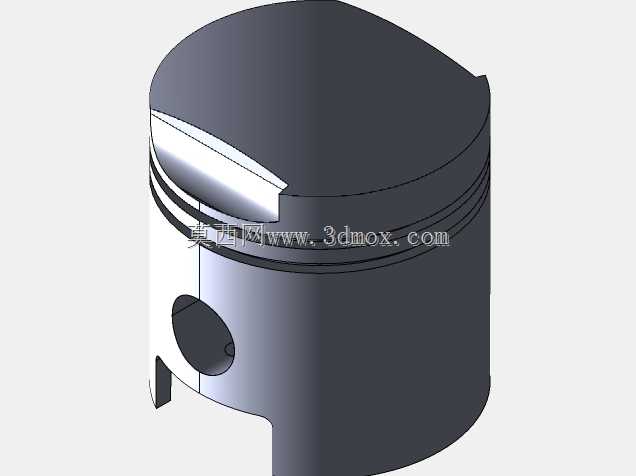

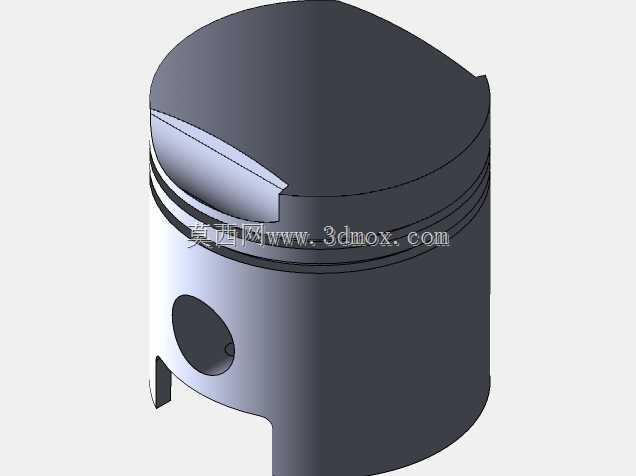

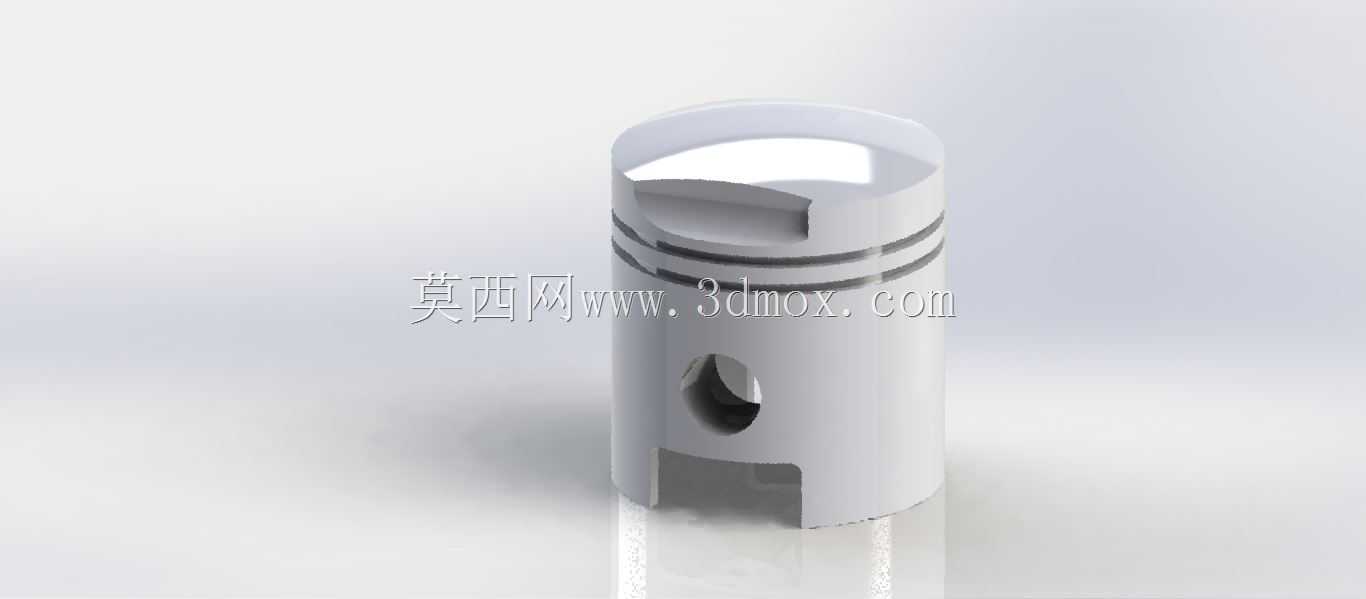

　　在小排量二冲程内燃机的动力传递链路里，活塞是承接燃烧压力、完成能量转换的核心往复构件，这款适配150cc排量机型的活塞，主要面向轻型摩托、小型通用动力机组的配套使用场景，这类小排量动力单元常被搭载在轻便通勤车辆、小型农林作业机具上，日常运行转速区间跨度大，对活塞的热负荷承载、往复运动可靠性有明确的工程要求。从实际功能层面看，活塞在气缸内完成往复直线运动时，首先要密封燃烧室，阻止高温燃气窜入曲轴箱，同时将燃烧产生的气体压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出，除此之外还要配合活塞环完成气缸壁面的润滑油布涂与刮除，避免机油参与燃烧造成积碳与排放超标。这款活塞的裙部采用了开槽设计，是典型的二冲程活塞结构特征，

　　开槽位置对应气缸壁上的扫气口、排气口位置，在活塞运行到下止点附近时，裙部开槽不会遮挡气口通路，能够保证新鲜混合气顺利完成扫气过程，将燃烧后的废气充分排出气缸，这一设计直接匹配二冲程发动机的气口配气逻辑，没有额外的气门驱动机构，结构更简单，维护成本更低，也更适配小排量机型追求轻量化、高功率密度的设计目标。活塞顶部的凹坑结构是针对燃烧室形状做的匹配设计，能够在压缩行程终点引导混合气形成合理的涡流，提升燃烧效率，同时控制压缩比在合理区间，避免爆震发生；顶部边缘的环槽用于安装活塞环，两道气环负责密封燃气，一道油环负责刮除缸壁多余机油，环槽的加工精度直接影响活塞的密封性能与使用寿命，环槽侧面的平面度、与活塞轴线的垂直度都有严格的公差要求，

　　避免活塞环在槽内出现卡滞、偏磨问题。活塞销孔位于活塞裙部上方的销座位置，采用全浮式活塞销的安装设计，销孔内部加工有高精度的圆柱面，保证活塞销能够在工作温度下自由转动，均匀承受载荷，销座位置做了局部加厚处理，用来承受活塞销传递的交变冲击载荷，避免销座位置出现应力集中导致的开裂问题。从安装边界来看，这款活塞直径为57mm，对应的气缸套内孔尺寸需要与活塞外径保持合理的配合间隙，间隙过小会在热机状态下出现活塞胀缸拉缸问题，间隙过大会导致敲缸、密封性能下降、压缩压力不足；活塞的总长度需要匹配对应机型的行程参数，保证活塞运行到上止点时顶部不会碰撞气缸盖，运行到下止点时活塞裙部不会脱出气缸套下端，

　　同时活塞销孔的中心高度需要与连杆小头的安装尺寸匹配，保证压缩比符合设计值。在设计思路上，这款活塞充分考虑了二冲程发动机的工作特性，裙部的型线采用了中凸变椭圆设计，冷态下裙部截面为椭圆形，长轴垂直于活塞销孔轴线方向，工作状态下活塞受热膨胀后，裙部会趋近正圆形，保证与气缸壁的贴合均匀，避免局部偏磨；裙部表面可以做镀锡或者石墨涂层处理，降低冷启动时的摩擦阻力，提升初期磨合性能。活塞的材料通常采用高硅铝合金，这类材料密度低，能够降低往复运动质量，减少曲轴连杆机构的惯性载荷，同时硅元素的加入能够提升材料的高温强度与耐磨性，降低热膨胀系数，保证热态下的配合间隙稳定。在实际选型替换时，除了匹配缸径尺寸，还要注意活塞销孔的直径、活塞环槽的宽度与深度参数，与原有配件保持一致，同时活塞的重量需要与同组其他活塞的重量差控制在允许范围内，避免曲轴运转时出现不平衡振动，影响发动机运行平稳性。这类小排量活塞的工作环境较为恶劣，顶部直接接触高温燃烧气体，瞬时温度可以达到上千摄氏度，裙部在气缸内高速往复运动，摩擦频率高，因此结构设计上的每一处细节，比如环槽的位置、裙部开槽的尺寸、销座的加强筋结构，都是围绕着提升可靠性、降低摩擦损失、优化扫气效率来做的平衡，没有多余的结构设计，每一处特征都对应明确的功能需求。
