在PCB板级电路设计的实际落地环节,无源器件的三维建模精度直接决定了后期结构干涉检查、装配工艺验证的可靠性,尤其是功率类薄膜电容这类带成型引脚的器件,引脚折弯角度、安装孔位节距、本体外形尺寸的偏差,很容易导致SMT贴片、波峰焊工序出现器件顶壳、引脚无法插装、与周边散热结构干涉等批量生产问题。这款直径38.5mm的轴向圆柱形薄膜电容,采用聚酯与聚丙烯复合介质结构,黄色塑封外壳是这类工业级功率薄膜电容的典型外观标识,主要应用在开关电源输出滤波、工业变频器直流母线支撑、新能源车载充电机功率因数校正、大功率照明驱动电路的纹波抑制场景,相比普通铝电解电容,它具备更低的等效串联电阻、更高的耐纹波电流能力、更长的工作寿命,且无电解液干涸失效风险,适合在-40℃到105℃的宽温域工业环境下长期稳定工作。

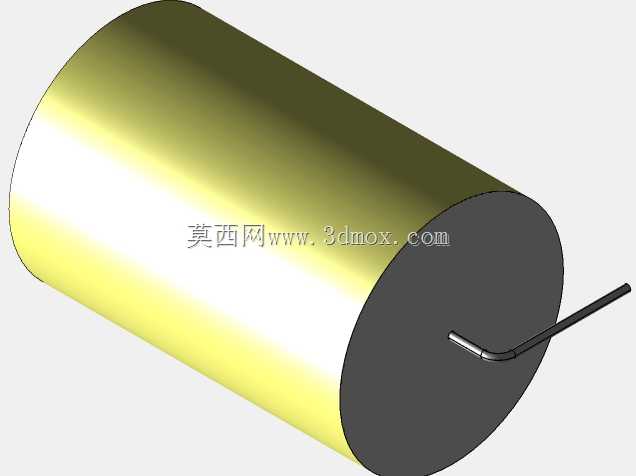

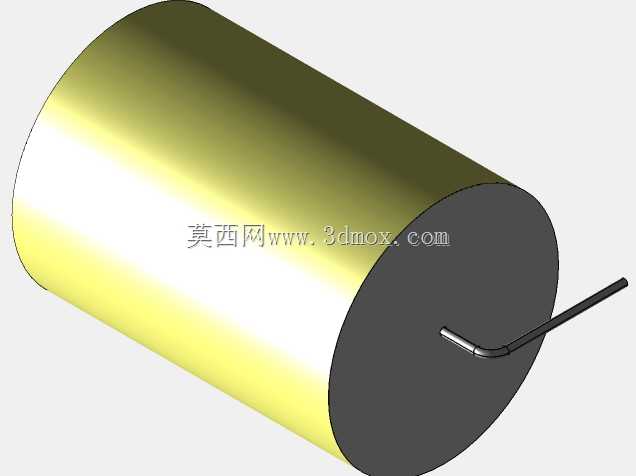

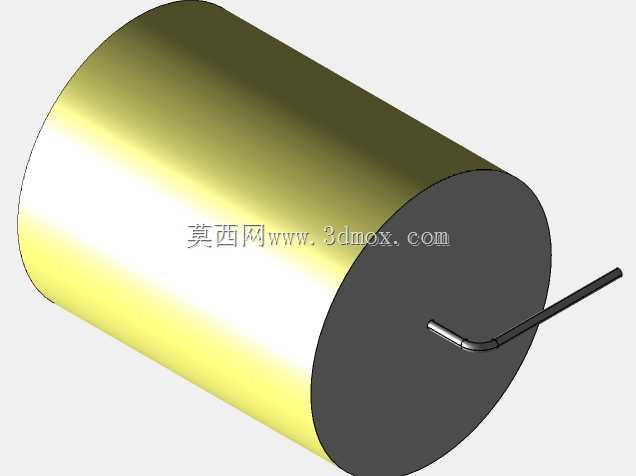

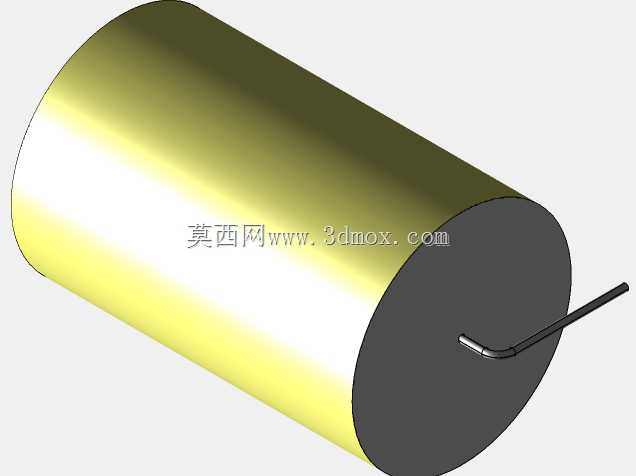

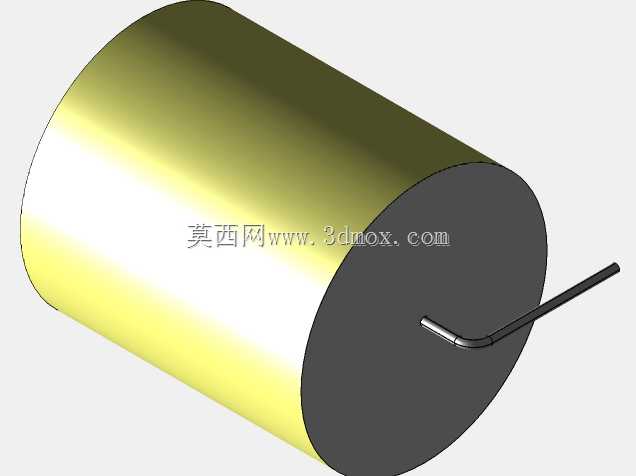

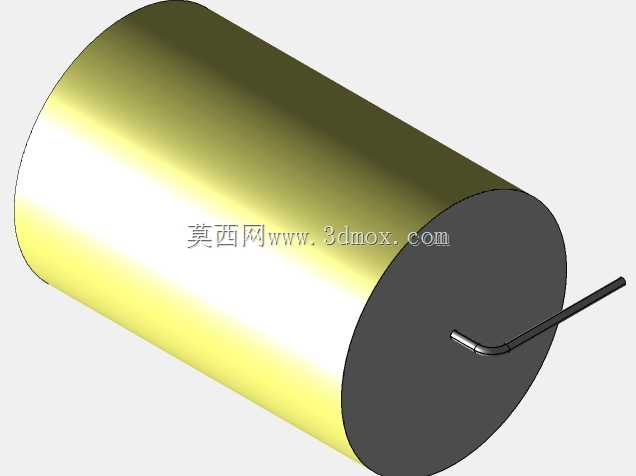

从三维建模的工程逻辑来看,这款电容的建模优先还原了实际生产中的安装边界条件:本体为标准圆柱体,直径严格控制在38.5mm,建模时保留了黄色外壳的圆柱面拔模斜度与端面封盖的装配台阶,避免纯圆柱模型在装配检查时忽略外壳与周边器件的安全间隙;引脚部分采用轴向引出结构,建模时还原了引脚的折弯成型工艺——引脚从电容端面中心引出后,按照PCB安装的标准节距做90度同向折弯,折弯处做了符合实际冲压工艺的圆角过渡,没有采用直角折弯的简化建模方式,同时引脚直径、引脚伸出本体的长度、折弯后引脚末端的平直段长度都严格匹配量产器件的实际尺寸,能够直接导入PCB设计软件做3D布局校验,不需要设计人员再二次调整引脚参数。
在实际设备选型应用中,这类轴向薄膜电容通常采用卧式贴板安装方式,相比立式安装的电容,它的安装高度更低,能够适配厚度受限的电源模块、紧凑型工业控制机箱的内部空间要求,建模时特意保留了本体与PCB板面之间的0.8mm安装间隙,这个间隙是实际生产中为了避免波峰焊时电容外壳被板面高温烫伤、预留助焊剂挥发空间的必要设计尺寸,很多新手建模时容易忽略这个细节,导致模型导入后电容本体直接贴在PCB板上,和实际装配状态存在偏差。此外,电容端面的封盖结构、引脚与端面封盖的连接过渡段都做了细节还原,在做设备整机的热仿真分析时,这些细节能够更准确地还原器件的散热表面积,提升热仿真结果的参考价值。
对于结构设计人员来说,这类标准化的无源器件三维模型,最大的价值在于省去了自行测量建模的时间成本,同时避免了手动测量带来的尺寸误差,在做整机结构布局时,可以直接调用该模型完成器件排布、安全间隙校验、安装孔位匹配,不需要等器件样品到手再调整结构设计,能够大幅缩短产品研发的迭代周期。尤其是在多板层叠的高密度电源设备中,电容这类高度较高的器件往往是决定板间间距的关键因素,精准的三维模型能够帮助设计人员在方案阶段就锁定最小板间距离,在满足电气安全间隙的前提下尽可能压缩设备整体体积,提升产品的空间利用率。
- 上一篇:直径38mm轴向圆柱形黄色薄膜电容
- 下一篇:直径37mm黄色聚酯聚丙烯轴向薄膜电容
- 全部评论(0)
- 模板大小: 1.12 MB
- 售价:5金币
- 下载次数: 9
- 系统要求: STEP / IGES
- 软件分类: 通用机械零部件
