直径37mm黄色聚酯聚丙烯轴向薄膜电容

　　在PCB板级电路设计的实际落地环节，直插式无源器件的三维建模精度，直接决定了结构装配阶段的干涉排查效率，尤其是电源滤波、信号耦合回路中常用的轴向薄膜电容，其引脚成型角度、本体与板面的安全间距，往往是容易被忽略的装配风险点。这款直径37mm的黄色轴向薄膜电容，本体采用圆柱卷绕结构，介质为聚酯与聚丙烯复合材质，这类介质组合的电容兼具聚酯膜的高介电常数优势与聚丙烯膜的低损耗特性，在工频到中频的整流滤波、跨线抗干扰回路中应用广泛，常见于工业控制板卡、开关电源次级输出、音频信号耦合通路等场景。

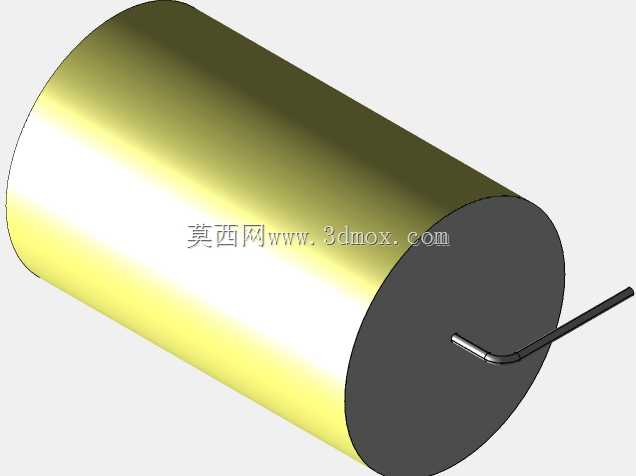

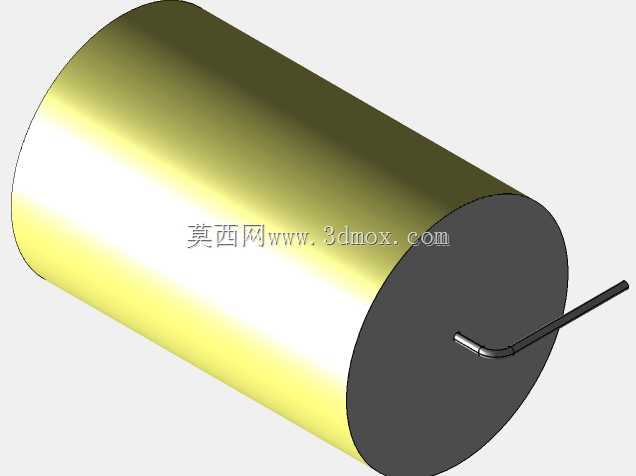

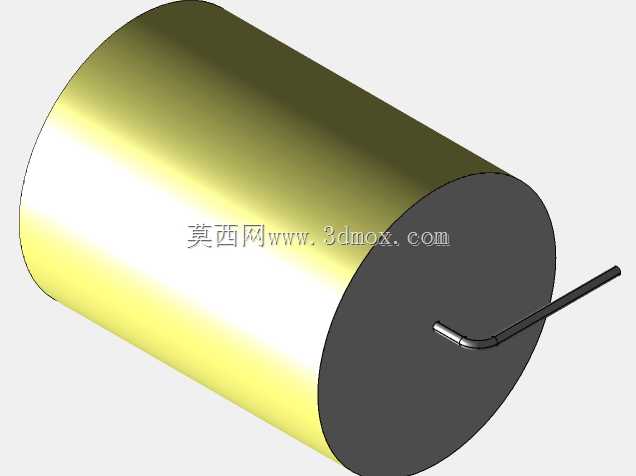

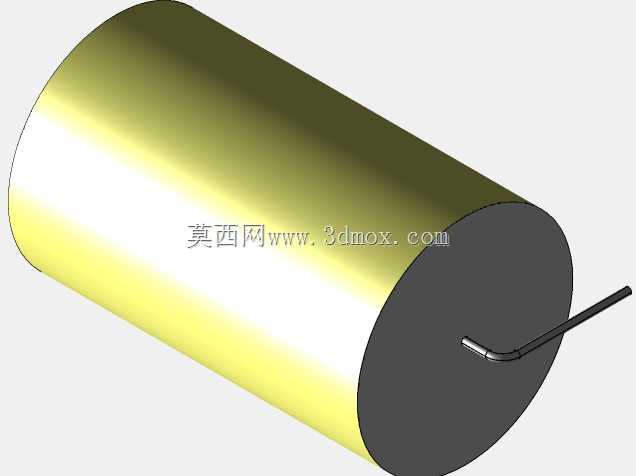

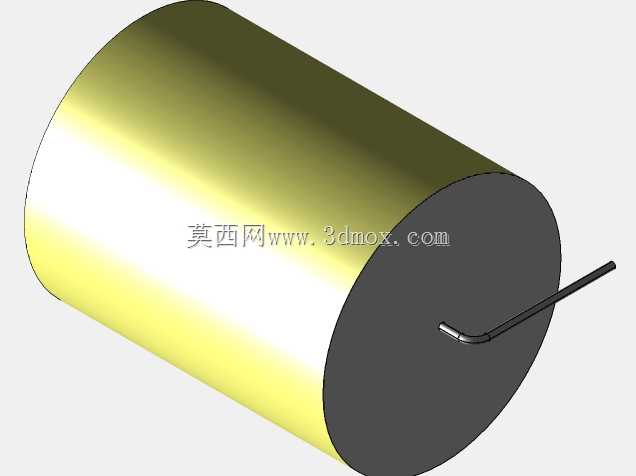

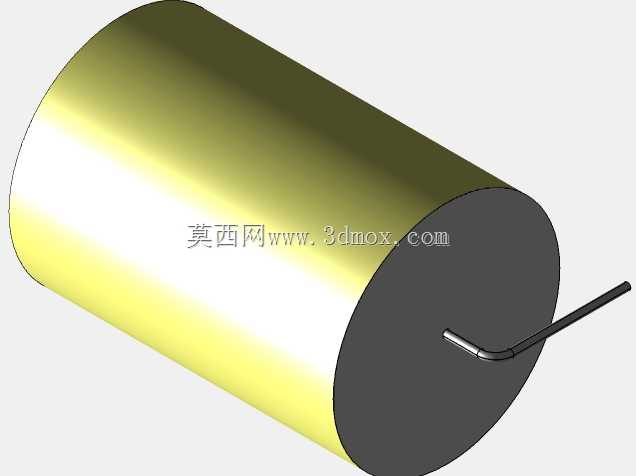

　　从建模的工程实用性角度出发，该模型完整还原了电容的实际安装边界：本体圆柱的直径严格控制在37mm，轴向总长度匹配同规格ICEL目录下的量产器件尺寸，引脚采用标准镀锡铜包钢线材质对应的直径参数，靠近本体端的引脚弯曲弧度完全符合量产器件的成型工艺，并非生硬的直角弯折，这一细节直接关系到PCB封装设计时焊盘间距的取值——如果建模时忽略引脚的弯曲R角，按照直引脚计算焊盘位置，实际焊接时就会出现引脚无法顺利插入焊盘、本体翘起贴装不平的问题。

　　在结构设计场景中，这类轴向电容的三维模型主要用于两个核心环节：一是PCB布局阶段的器件高度校核，37mm直径的圆柱本体在板上占据的投影面积较大，需要提前预留周边器件的避让空间，尤其是高度方向上，若设备内部有金属屏蔽罩、结构支撑肋或者相邻板卡，必须通过三维模型确认电容本体与周边结构件的安全间隙，避免装配后出现挤压变形导致电容内部介质受损、耐压性能下降的问题；二是线束走线与装配路径规划，轴向电容的两个引脚分别从本体两端引出，走线时需要避开引脚的焊接区域，同时在整机总装时，要确认电容的安装位置不会与其他线缆、结构件产生运动干涉，尤其是有振动工况的设备中，还需要预留电容本体的固定空间，避免长期振动导致引脚疲劳断裂。

　　从器件本身的功能特性来看，黄色外壳的聚酯聚丙烯薄膜电容，通常具备较好的自愈特性，当介质内部出现微小击穿点时，金属化层会瞬间蒸发剥离，形成绝缘区域，不会造成整体短路失效，这一特性让它在对可靠性要求较高的工业类电路中比普通铝电解电容更有优势，不过它的体积相对同容量的电解电容更大，这也是结构设计时需要重点考量的点。建模过程中，本体的圆柱面做了符合实际卷绕工艺的细节处理，并非光滑的理想圆柱，还原了卷绕结构外层的包裹层质感，引脚部分的弯折位置、伸出长度都严格按照器件手册的安装尺寸设定，通孔节距完全匹配标准PCB封装的参数，工程师在调用该模型时，可以直接提取尺寸参数用于封装制作，不需要再反复核对器件手册的二维尺寸，减少建模与封装制作的误差。

　　在实际选型搭配时，这类37mm直径的轴向薄膜电容，通常对应较大的容量规格，多用于电源回路的差模滤波，安装时一般采用卧式贴板安装，能够降低器件的整体高度，适配内部空间紧凑的设备结构，模型中也还原了卧式安装时本体与PCB板面的贴合间隙，考虑到了引脚成型后本体的抬升高度，避免设计时出现本体与板面焊盘、丝印标识干涉的问题。对于需要做热仿真的场景，该模型的本体热阻参数也可以直接匹配同规格器件的典型值，不需要额外简化模型结构，能够直接导入热仿真软件中参与温度场计算，评估电容在额定工况下的温升是否在允许范围内，毕竟薄膜电容的使用寿命与工作温度直接相关，温度每升高10℃，寿命会下降约一半，精准的三维模型是热仿真准确性的基础前提。
