直径37.5mm黄色轴向圆柱形薄膜电容

　　在PCB板级电路设计的实际落地环节，直插式无源器件的三维建模精度，直接决定了后续结构干涉检查、装配工艺模拟的可靠性，这款直径37.5mm的轴向圆柱形薄膜电容，就是面向工业控制板卡、电源模块类产品的板上安装需求搭建的参数化模型。日常做电源输入级滤波、模拟信号隔直耦合的电路选型时，这类聚酯聚丙烯复合介质的薄膜电容，相比电解电容有着更低的介质损耗、更稳定的温度特性，不会出现长期使用后的电解液干涸失效问题，在宽温域工作的工业设备里，往往用来承担高频纹波滤除、脉冲能量缓冲的功能，很多变频驱动、工业传感信号调理的电路板上，都能看到同结构的黄色封装轴向电容。做这款模型的建模逻辑时，没有采用简化的圆柱体占位模型，

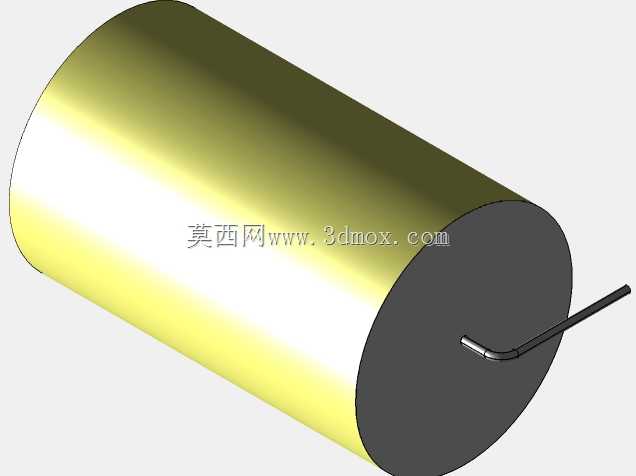

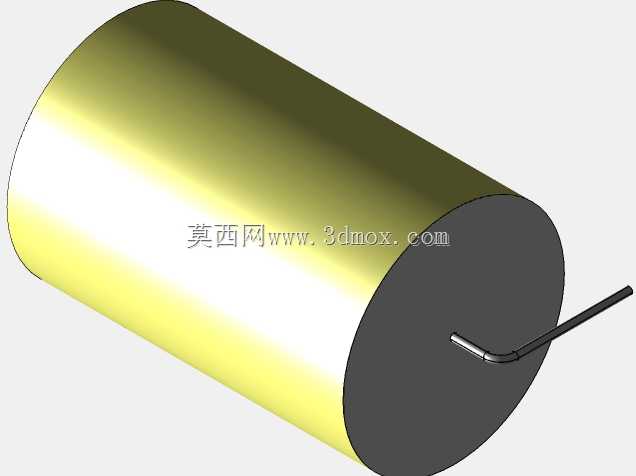

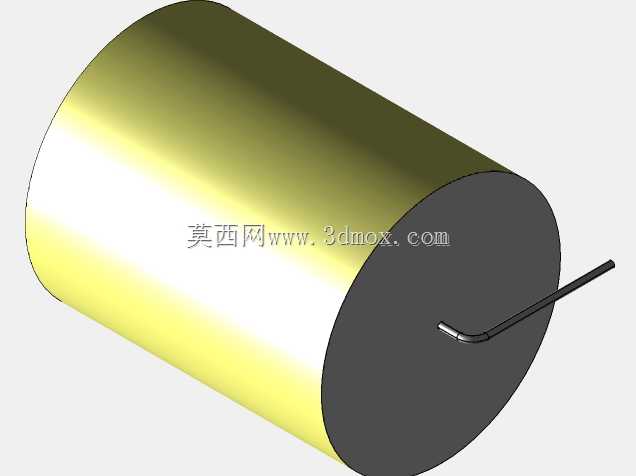

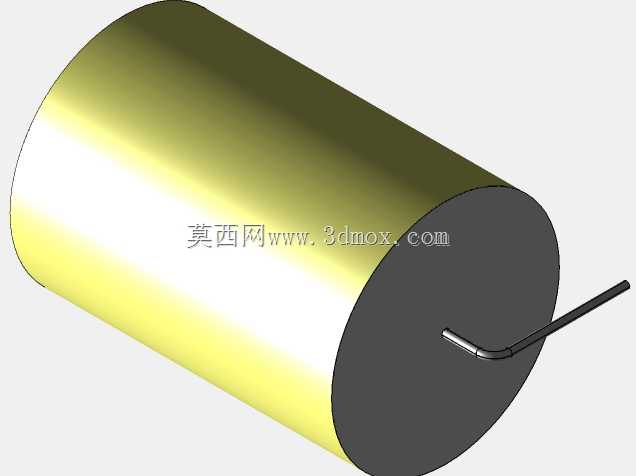

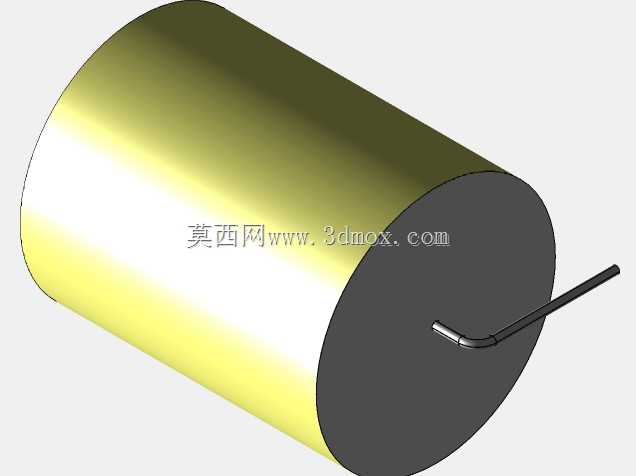

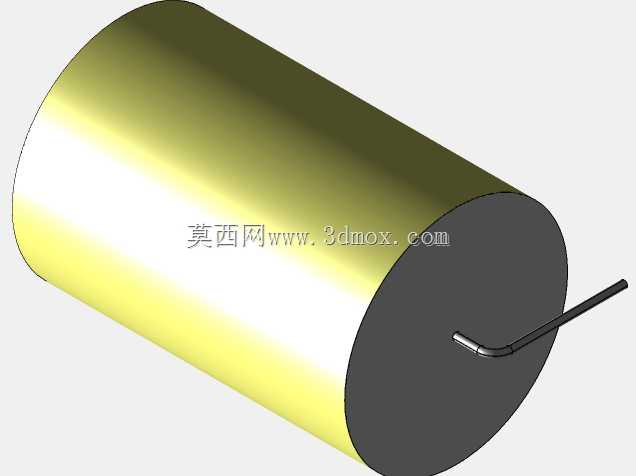

　　而是完全对照实物的安装边界做了细节还原：主体圆柱段严格控制直径为37.5mm，两端的封装封端做了微倒角处理，避免实际装配时和板上相邻的高器件、走线绝缘层发生剐蹭破损；引出的轴向引脚做了标准的成型折弯处理，折弯段的节距完全匹配通用PCB板的通孔安装孔距，引脚直径也对应常规波峰焊工艺的通孔孔径要求，不需要设计人员再额外调整引脚成型参数，直接导入装配环境就能做干涉校验。很多刚接触板级结构设计的工程师，容易忽略直插电容的引脚折弯半径、引脚伸出封端的长度这类细节，要么模型里把引脚做成直杆，导致模拟装配时引脚长度超出PCB背面的剪脚工艺允许范围，要么折弯角度做的不符合实际加工的最小折弯半径，生产时出现引脚断裂、虚焊的问题，

　　这款模型在搭建时就把这些工艺细节做了还原，引脚的折弯处保留了符合金属线材加工的圆角，伸出封端的直线段长度也匹配实际器件的成型尺寸，导入PCB的3D装配环境后，可以直接检查电容主体和周边的散热片、接插件、功率器件的安全距离，确认轴向安装方向上是否有结构件遮挡，避免打样后出现器件装不上、和周边壳体顶死的问题。从实际应用场景来看，这类大直径的轴向薄膜电容，往往用在功率等级稍高的板卡上，比如开关电源的初级侧安规电容位置、工业传感器的信号调理回路，因为是轴向引线结构，相比径向引线的电容，在板上占用的横向安装空间更小，适合狭长型的板卡布局，黄色的环氧封装外壳也方便生产线上的目视检查，快速区分器件类型，避免和同尺寸的其他类型电容混料。

　　建模时主体外壳的曲面做了连续曲率处理，没有出现多段拼接的棱角，还原了薄膜卷绕封装后外层包封的光滑质感，两端的金属封端和主体的配合间隙也做了还原，不会出现模型装配时的面重叠问题，不管是用来做整机的装配BOM可视化展示，还是做生产工艺的装配模拟，都不需要再做额外的模型修补。另外考虑到同系列不同容值的电容往往只是主体长度有区别，直径、引脚参数保持一致，建模时把主体长度设置为可调整的参数化特征，设计人员如果遇到同直径不同长度的同系列电容，只需要修改长度参数就能快速生成对应规格的模型，不需要重新从零开始绘制，能大幅提升板级结构建模的效率。在做安装边界校验时，这款模型可以直接配合PCB设计软件的3D预览功能，检查电容顶部距离设备外壳内壁的安全距离，确认引脚折弯后是否会和板上的其他走线、焊盘发生短路风险，尤其是在做灌封类的模块产品设计时，准确的电容外形尺寸可以帮助计算灌封胶的填充量，避免因为模型尺寸偏差导致灌封后胶体溢出或者内部空腔过多的问题。
