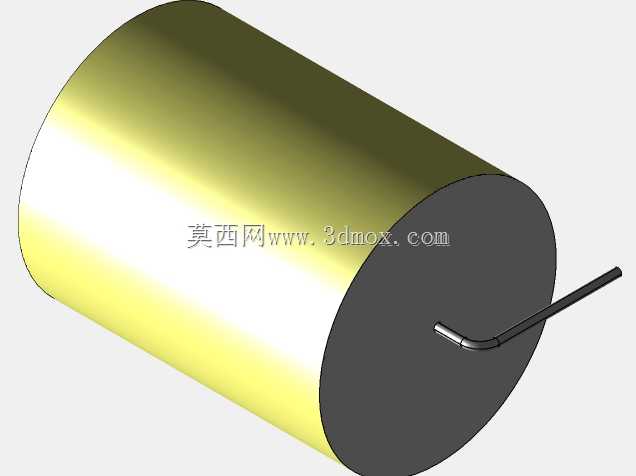

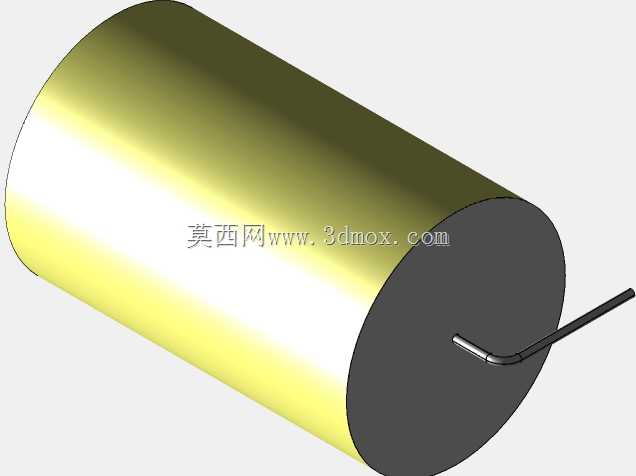

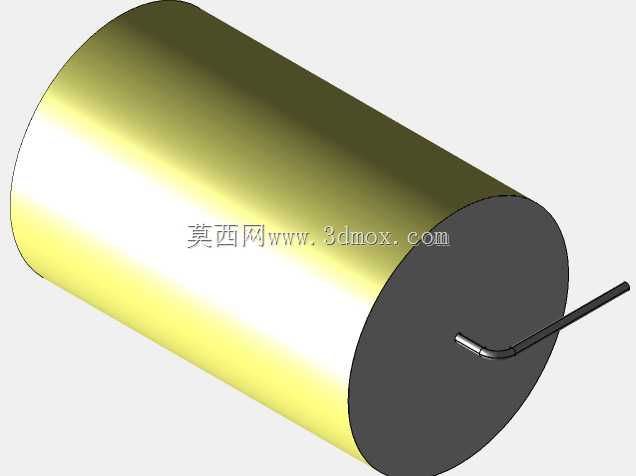

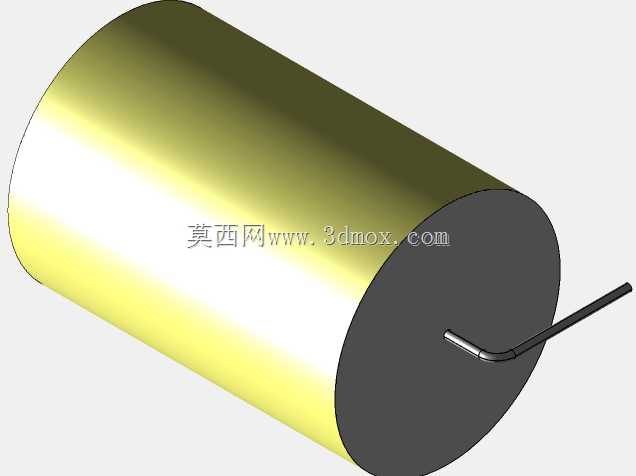

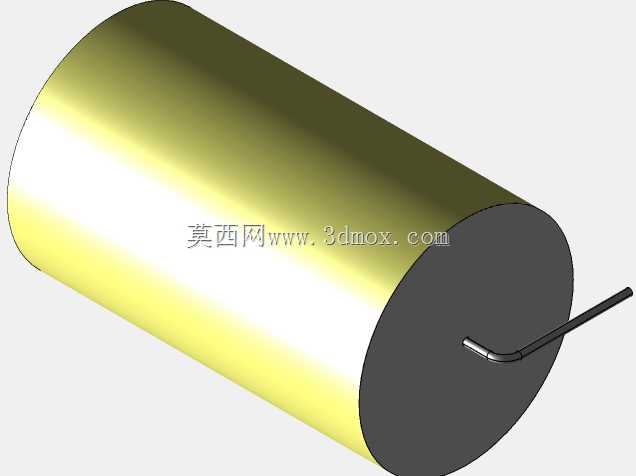

直径36.5mm黄色轴向圆柱形薄膜电容

　　在PCB板级电路设计的实际落地过程中，无源器件的三维建模精度直接决定了后期结构装配、器件布局的干涉检查效率，尤其是轴向引线类的薄膜电容，往往因为本体直径、引线折弯成型的节距偏差，导致SMT或波峰焊工序出现器件顶壳、引线无法顺利插装过孔的问题，这类直径36.5mm规格的黄壳轴向薄膜电容，多用于电源滤波、工频信号耦合、阻容降压类的电路场景，常见于工业控制板卡、小功率驱动电源、民用家电的控制回路中，相比瓷片电容、电解电容，聚酯聚丙烯材质的薄膜电容具备更低的介质损耗、更稳定的温度特性，不会出现电解电容长期使用后的电解液干涸、容量衰减问题，适合长期稳定工作的工况。做这类器件的三维建模时，不能只做简单的圆柱体拼接，首先要确认本体的尺寸边界：

　　直径严格控制在36.5mm，本体长度要匹配对应容值规格的实际尺寸，两端的封胶端面不能和金属化膜卷绕的本体做平齐处理，要留出0.2-0.3mm的端面凸起量，还原实际封装的封胶层厚度。引线部分的建模是这类器件的核心，很多新手建模时会直接做直引线导出，忽略实际生产中引线的预折弯处理——这类用于PCB插装的轴向电容，引线从端面引出后会做90度折弯，折弯处的圆角半径要匹配引线直径，不能做直角折弯，否则和实际器件的成型形态不符，同时两个折弯后的引线平行段间距，也就是通孔节距，必须严格按照ICEL目录的标准值设定，因为PCB设计时的封装焊盘间距是固定的，节距偏差超过0.5mm就会导致插装困难。模型的外观处理上，

　　本体的黄色外壳是聚酯聚丙烯膜卷绕后的外层封装质感，不是高光亮面的塑料质感，要还原卷绕结构带来的细微圆柱面光影变化，两端的封胶端面是深灰色的环氧树脂材质，表面是哑光质感，和亮黄色的本体形成明确的材质区分，引线是镀锡铜材质，表面是亚光金属质感，折弯处的形变细节要做出来，不能出现生硬的棱角。从结构选型的角度看，这类轴向圆柱薄膜电容的安装方式分为卧式贴板安装和立式悬空安装两种，卧式安装时本体和PCB板面的间隙由引线折弯的高度决定，建模时预留的折弯高度要匹配常规波峰焊的工艺要求，一般保持本体离板0.8-1.2mm的间隙，避免焊接时热量直接传导到电容本体损伤介质膜；如果是立式安装，需要将其中一根引线折弯贴住电容本体侧面，

　　这时候的模型也要对应调整引线形态，不过当前这个规格的模型是针对卧式插装的标准形态做的，适配绝大多数常规PCB布局场景。在做整机结构的干涉检查时，这个电容的径向尺寸是最大的干涉风险点，36.5mm的直径意味着在板卡布局时，电容周边3mm范围内不能布置高度超过5mm的其他器件，否则装配外壳时会出现顶壳问题，同时引线的伸出长度也要控制，穿过PCB焊盘后预留1.5-2mm的剪脚长度，避免过长的引线和背面的其他走线或器件短路。很多工程师在调用这类通用器件模型时，往往忽略引线折弯的REOPORS（正确节距）参数，导致导出STEP文件到PCB软件做3D校验时出现封装不匹配的问题，这个模型在建模初期就严格对齐了行业通用的安装规范，所有安装边界尺寸都和实际量产器件保持一致，不需要二次调整就能直接用于布局校验。另外，这类薄膜电容的本体标识区域在建模时也做了预留，虽然没有做具体的参数丝印，但本体表面的平整区域完全匹配实际器件的丝印位置，方便后续如果需要做可视化渲染时添加容值、耐压、耐温等标识内容。从材质特性对应的结构设计来看，聚酯聚丙烯材质的薄膜电容本体有一定的热胀冷缩系数，所以在做安装结构的卡位设计时，不能把电容本体完全卡死，要留出0.3mm左右的径向间隙，避免温度变化时本体膨胀导致外壳开裂，这个模型的精确尺寸也能给结构工程师做卡位设计提供准确的尺寸参考，不用再额外查找器件规格书核对安装空间。
