直径34mm黄色聚酯聚丙烯轴向薄膜电容

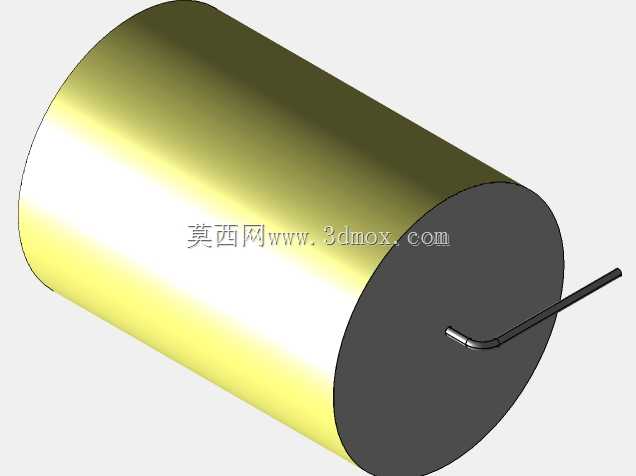

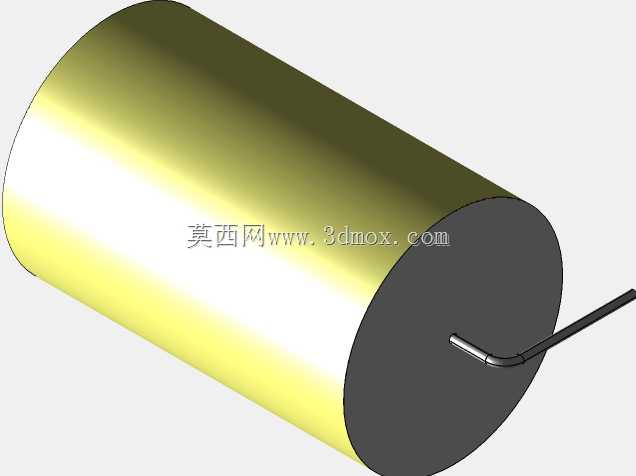

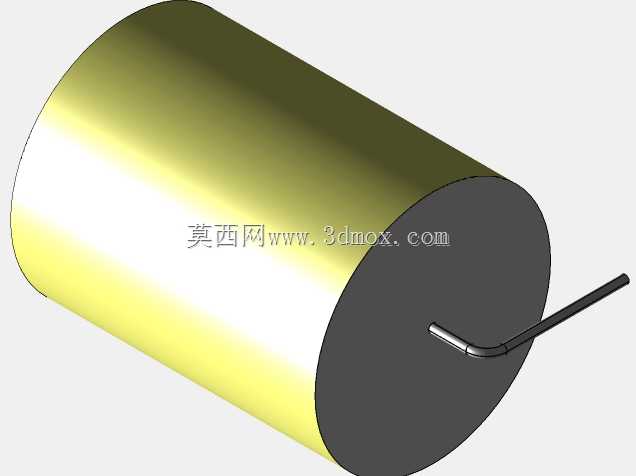

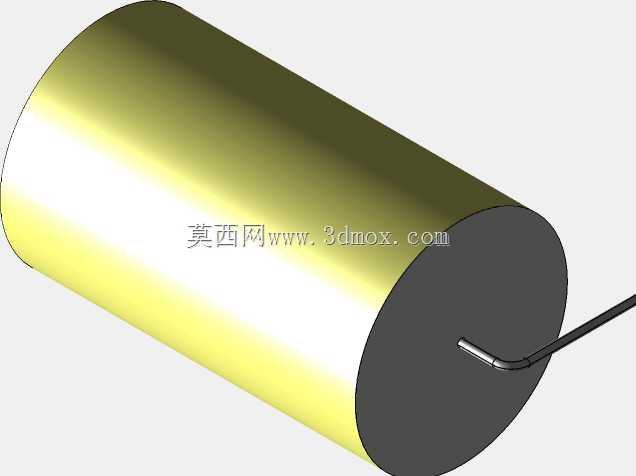

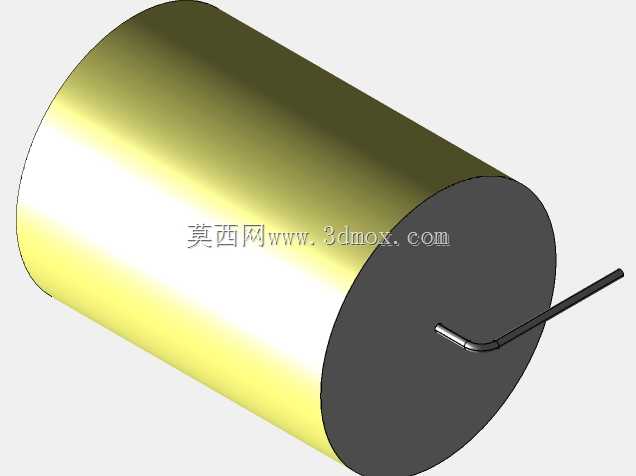

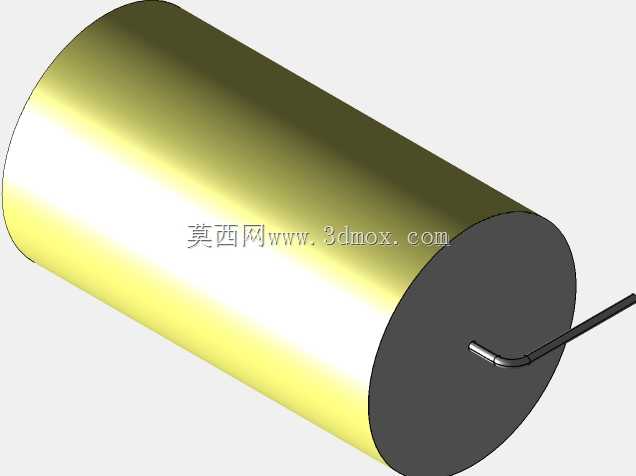

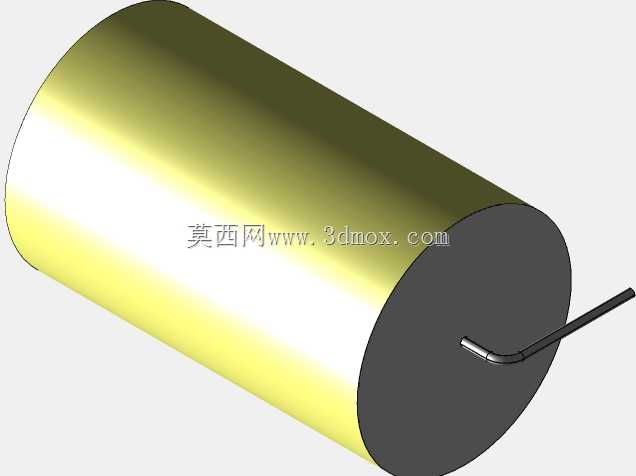

　　在PCB板级电路设计的实际落地环节，直插式无源元件的三维建模精度，直接决定了结构干涉检查、装配工艺模拟的最终可信度，不少刚入行的结构工程师容易忽略这类小元件的引脚成型细节，等到打样阶段才发现电容引脚与周边接插件、散热片产生空间冲突，不仅耽误项目迭代周期，还会产生不必要的打样成本浪费。这款直径34mm的轴向引线圆柱形薄膜电容，采用黄色聚酯与聚丙烯复合介质结构，建模过程完全参照行业通用元件的实际成型工艺还原，没有做理想化的简化处理。

　　从实际应用场景来看，这类大直径轴向薄膜电容多用于工业控制板卡的电源滤波回路、大功率驱动模块的直流母线支撑、充放电回路的脉冲能量吸收环节，相比普通径向引线的小容量电容，轴向结构的元件在PCB板上的贴装高度更低，抗振动性能更优，在车载电控单元、工业变频器、大功率开关电源这类对机械可靠性要求较高的设备中应用十分广泛。建模时首先确定了元件的核心安装边界：主体圆柱直径严格控制在34mm，主体长度匹配同规格ICEL目录产品的通用尺寸，引脚的引出位置位于圆柱两端面的圆心同轴位置，引脚直径、引脚折弯后的成型节距完全符合PCB直插元件的通用安装规范，折弯处做了符合实际冲压工艺的圆角处理，没有出现直角折弯这类不符合生产实际的建模错误。

　　设计思路上没有追求过度的细节渲染，而是把建模重心放在结构工程师实际选型、布板需要用到的关键尺寸上：电容主体的圆柱面做了符合实物的黄色覆膜质感还原，两端的密封端盖还原了金属喷金层的实际结构，引线部分还原了镀锡铜线的金属质感，没有添加多余的标识、刻字这类对结构设计无意义的冗余特征，保证模型在装配环境中运行流畅，不会因为面数过多影响大型装配体的操作效率。不少工程师在绘制这类元件时，容易把引脚的折弯方向做的过于随意，要么折弯半径过小不符合引脚线径的弯折工艺要求，要么引脚伸出PCB板的长度不符合波峰焊的工艺要求，这款模型在引脚长度的设定上，预留了符合常规板厚的穿板余量，折弯后的引脚水平段长度匹配通用元件的成型标准，不管是做PCB的元件布局高度检查，还是做整机的装配工艺模拟，都能直接调用不需要二次修改尺寸。

　　从安装适配性来看，这款电容的轴向结构决定了它在PCB上的安装方式可以灵活调整，既可以水平贴板安装降低整体设备的内部高度，也可以垂直安装节省PCB板的平面占用面积，模型中预留了两种安装姿态的调整基准，工程师可以根据实际的板内空间快速调整元件姿态，不需要重新绘制引脚成型结构。在实际的设备运行环境中，这类薄膜电容的工作温升较低，介质损耗小，但是对安装空间的安全距离有一定要求，建模时主体的外轮廓尺寸完全按照实物的最大外形尺寸绘制，没有做缩小处理，保证做安规距离检查时的尺寸准确性，避免出现模型尺寸偏小导致的安全距离核算失误。

　　对于经常做工业类电子产品结构设计的工程师来说，这类通用直插元件的标准化模型可以大幅减少重复建模的工作量，不需要每次拿到元件规格书都从零开始绘制，只需要根据实际选型的容量差异调整主体长度参数，就可以快速衍生出同系列不同规格的电容模型，统一的建模基准也能保证不同项目中调用的元件模型尺寸基准一致，避免因为不同人员建模的基准差异导致的装配错误。模型的整体坐标系设定在元件主体的几何中心，引脚的折弯基准与PCB安装面的坐标高度匹配常规波峰焊工艺的支撑高度，导入各类三维机械设计软件时不需要重新调整坐标原点，就能直接放置在PCB板的对应安装位置，和PCB导出的三维板图配合使用时，能快速完成整板的元件布局干涉检查，提前发现结构设计中存在的空间冲突问题。
