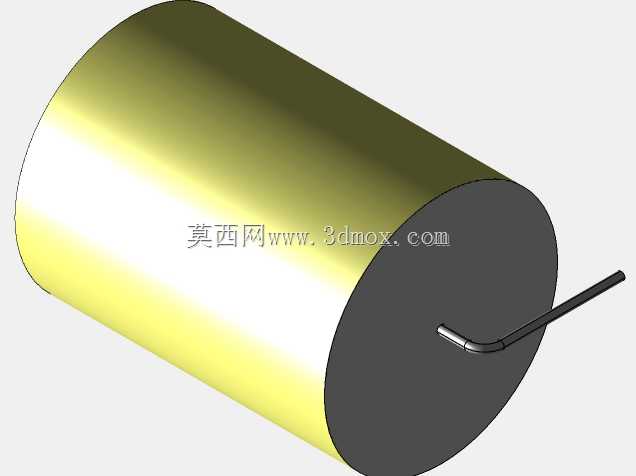

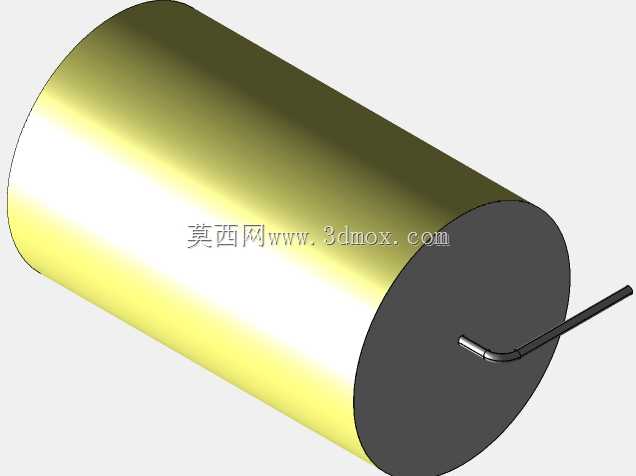

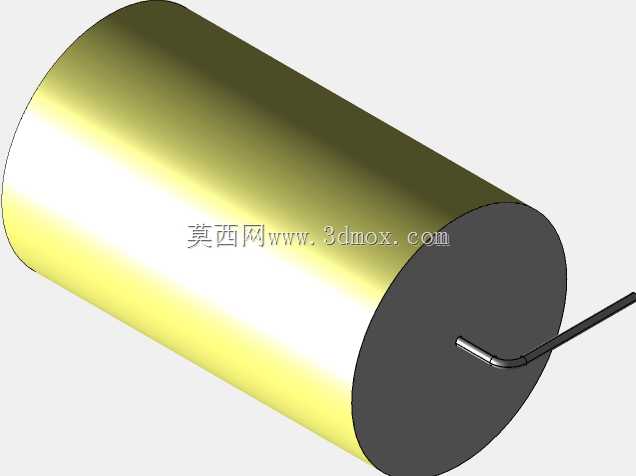

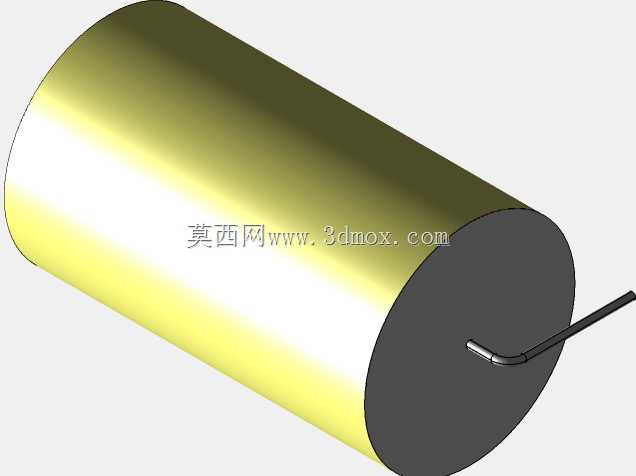

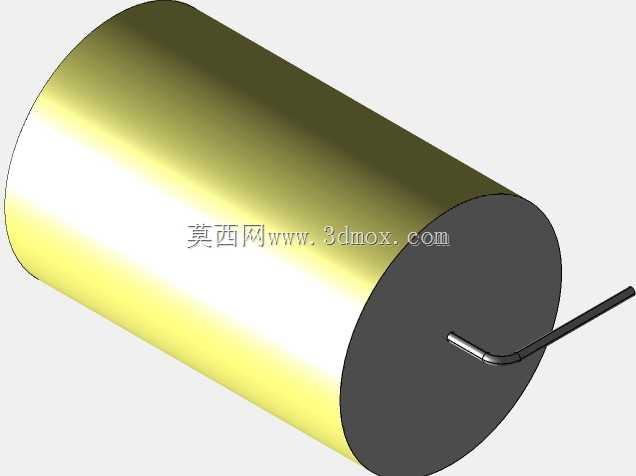

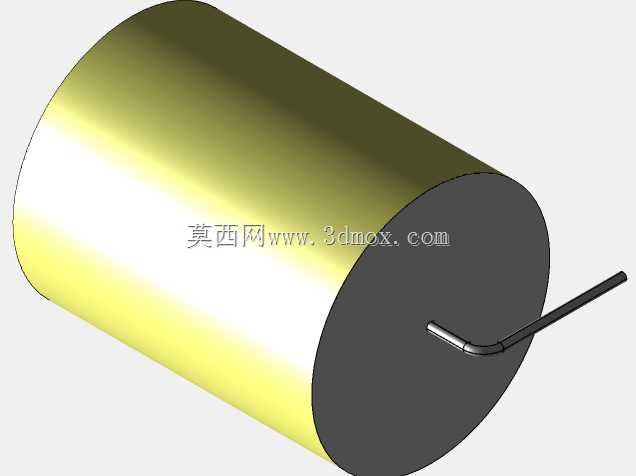

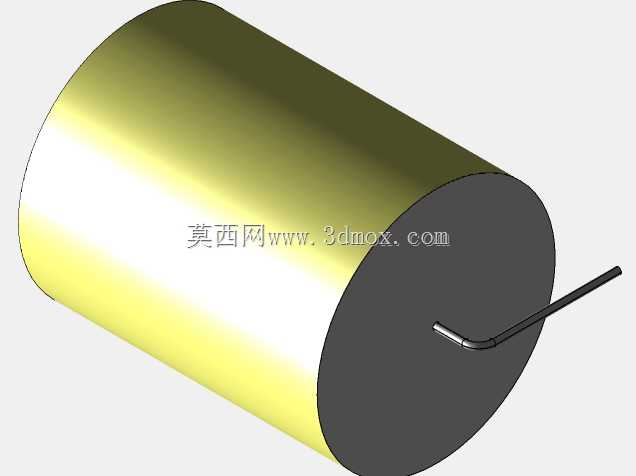

直径35mm黄色轴向圆柱形薄膜电容

　　在PCB板级电路设计的实际落地环节，无源器件的三维建模精度直接决定了后续结构干涉检查、装配工艺模拟的可信度，这款直径35mm的轴向圆柱形薄膜电容，正是面向工业控制板卡、电源模块、功率驱动电路等场景的板级装配需求搭建的参数化模型。不同于常规径向引线电容的垂直安装形态，轴向引线的结构设计让这款电容可以顺着PCB板面方向卧式贴装，在板卡垂直空间受限的设备内部，比如薄型开关电源壳体、紧凑型工业传感器变送模块、车载电控单元的夹层布局中，这种安装方式能大幅压缩器件占用的垂直高度，避免和上方的屏蔽罩、结构壳体、散热组件产生空间冲突。从功能特性来看，采用聚酯与聚丙烯复合介质的薄膜电容，本身具备低介质损耗、高绝缘电阻、良好的频率特性，

　　适合在电路中承担隔直、耦合、滤波、脉冲能量泄放等作用，相比电解电容，它的温度稳定性更优，不存在电解液干涸失效的问题，长期工作的参数漂移量更小，在对可靠性要求较高的工业级电路中应用广泛。建模过程中优先还原了器件的实际装配边界：主体圆柱的直径严格控制在35mm，圆柱端面的包封层做了细微的圆角过渡，还原实际生产中环氧包封或者塑封外壳的边缘工艺特征，避免建模时直角边缘带来的装配干涉误判；引线部分没有采用简化的直杆建模，而是严格按照PCB通孔安装的节距要求，做了靠近端面处的直角弯折处理，弯折处保留了实际冲压引线的圆角半径，引线的直径、伸出端面的长度、弯折后平行于主体轴线的平直段长度，都匹配常规波峰焊工艺对通孔器件引线的尺寸要求，

　　设计人员在进行PCB布局时，可以直接调用模型核对引线对应的通孔孔径、焊盘尺寸、器件本体和周边走线、其他器件的安全间距，不需要额外核对器件手册的安装尺寸做二次修正。考虑到同系列电容存在不同长度规格的情况，建模时将主体长度、引线伸出长度、弯折位置都设置为可调整的参数化特征，设计人员如果需要选用同直径不同容量（对应不同主体长度）的型号，只需要修改对应参数就能快速生成匹配的模型，不需要重新从零开始建模。模型的外观色彩还原了常规黄色薄膜电容的包封层质感，端面的密封层做了深灰色的材质区分，引线采用金属镀锡层的质感表现，在做整机结构的渲染验证、装配可视化演示时，能够直观区分不同器件的类型，减少视觉识别的混淆。在实际的板级结构验证中，

　　这款模型可以直接导入常用的三维结构装配环境，和PCB板、周边接插件、散热片、结构固定件做干涉检查，尤其是在高密度布局的功率板卡上，卧式安装的轴向电容容易和旁边的大功率电阻、整流桥堆、变压器等器件产生空间重叠，精准的模型尺寸能在设计阶段就排查出这类装配问题，避免后期打样后出现器件装不上、引线长度不够无法过波峰焊、本体和周边器件距离不足导致安规间距不够等问题。另外，模型还原了电容本体的圆柱曲面特征，在做热仿真分析时，可以准确模拟器件本体和周边空气的接触面积，帮助设计人员评估电容在长期工作状态下的散热条件，核对器件周围的热流通道是否顺畅，避免因为周边器件遮挡导致电容工作温度超过额定值，影响整体电路的使用寿命。
