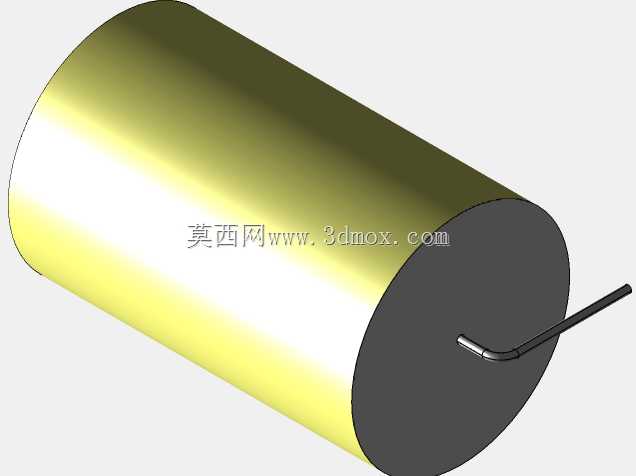

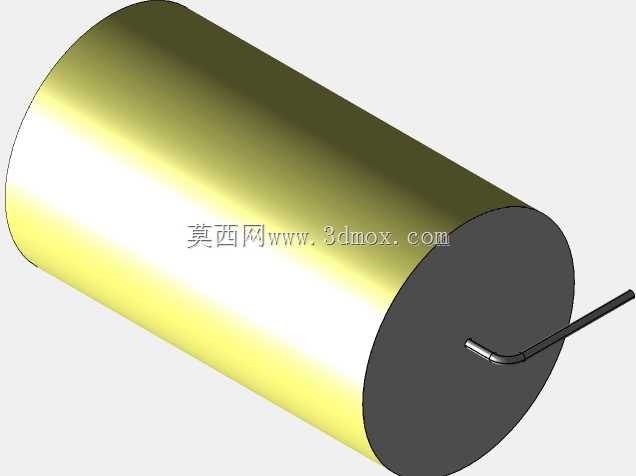

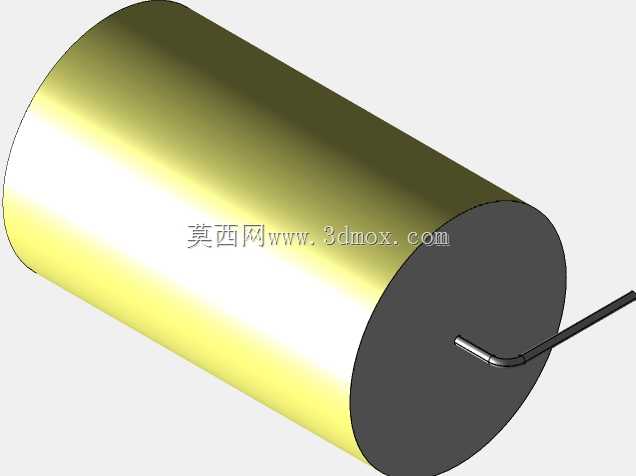

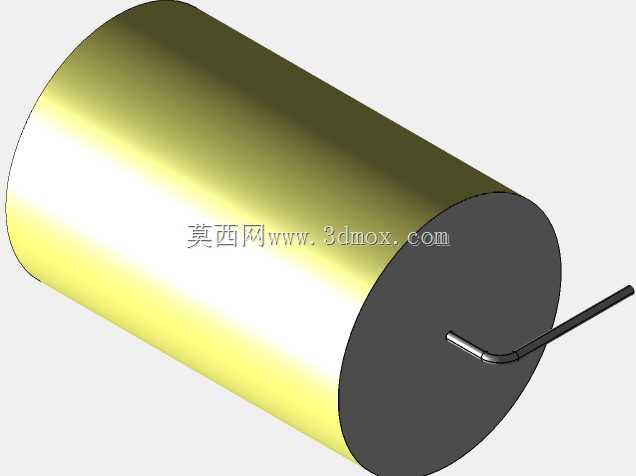

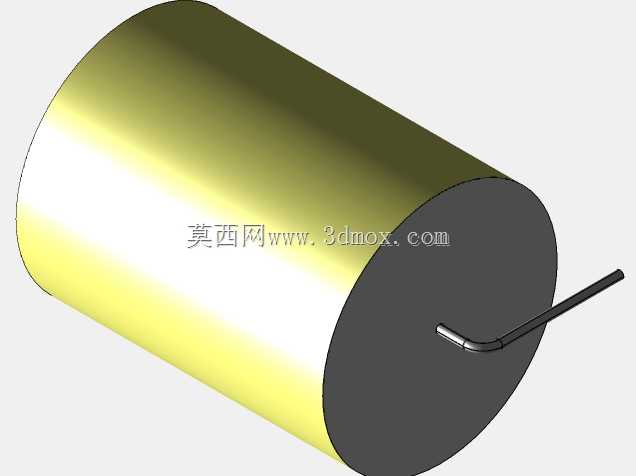

直径35.5mm黄色轴向圆柱形薄膜电容

　　在工业控制板卡、消费类电源模块、车载辅助供电单元的PCB布局工作中，直插式薄膜电容的占位合理性直接影响整板的EMC表现与装配良率，这款直径35.5mm的轴向圆柱形薄膜电容，就是针对高密度插装场景设计的标准化无源器件。从实际选型落地的角度看，这类采用聚酯与聚丙烯复合介质的黄色封装电容，主要承担板级差模滤波、高频脉冲吸收、短时能量缓冲的功能，相比同容量的电解电容，它的介质损耗更低、高频阻抗特性更平稳，在-40℃到105℃的工作温区内容量漂移率控制在±5%以内，适合用在开关电源输出端、继电器驱动回路、信号采样前端这类对容量稳定性有要求的位置。做PCB封装设计时最容易踩的坑，就是忽略引脚成型后的跨距偏差，

　　很多工程师直接套用 datasheet 上的标称引脚间距，实际生产时因为电容本体公差、引脚打弯回弹量的存在，经常出现插件时引脚顶到焊盘边缘、过波峰焊后引脚应力拉扯本体导致密封层开裂的问题。这款模型在构建时就还原了量产级的引脚成型状态：引脚从本体端面引出后做了90度直角弯折，弯折处保留了符合IPC-2221标准的弯曲半径，不会出现直角死折导致的引脚易断裂问题，引脚直径、伸出本体后的水平段长度、垂直插装段长度都按照行业通用的ICEL目录规范做了匹配，设计人员直接调用这个模型放到PCB里，就能准确核对电容本体和周边贴片电阻、功率器件、塑胶立柱的安全间距，不用再反复调整封装尺寸。从外形边界来看，35.

　　5mm的本体直径属于中大容量直插薄膜电容的常规尺寸，本体长度按照同系列规格做了标准化匹配，黄色的环氧包封层表面做了细微的磨砂质感还原，和实物的封装外观一致，端面的密封胶层、引脚和本体的连接过渡区都做了细节建模，不是简化的圆柱体加直线的粗糙结构。在做整机结构布局时，这个模型还能用来核对电容和壳体、散热片、线束的干涉情况：比如在开放式电源模块的布局中，这类轴向电容通常卧装在PCB表面，本体最高点距离板面的高度需要和外壳内壁预留至少2mm的安全距离，避免振动工况下本体和壳体摩擦导致封装破损；如果是立装布局，还要考虑引脚的受力方向，让电容的轴向和设备整机的振动方向平行，减少引脚承受的交变应力。很多刚接触结构设计的工程师做电容建模时，

　　只会画一个圆柱体加两根直引脚，完全忽略实际生产中引脚的打弯状态、本体端面的密封结构、包封层的厚度公差，导致做出来的装配图看着没问题，实际打样时要么插件工位卡料，要么安规距离不够需要重新改板。这个模型在构建时就把这些量产细节考虑进去了：引脚的弯折位置距离本体端面的距离、插装段露出PCB板面的长度、本体直径的公差带都按照行业通用的物料规范做了设定，不管是做PCB的3D布局检查，还是做整机的BOM物料占位核对，都能直接复用，不用再二次修改模型。另外，这类黄色封装的聚酯聚丙烯薄膜电容，通常用在对成本比较敏感但性能要求不低的民用、工业级电路里，比如小家电的控制板、小型变频器的缓冲回路、充电桩的辅助电源滤波，它的额定电压覆盖63V到400V区间，容量范围从0.1μF到10μF不等，35.5mm直径的规格通常对应1μF/400V、2.2μF/250V这类常用参数段，建模时的尺寸设定也匹配这个参数段的物料实际尺寸，不会出现尺寸和参数对应不上的问题。在做三维布线的时候，这个模型还能帮助工程师预判线束的走线路径，避免线束压在电容本体上方，因为薄膜电容的包封层虽然有一定的机械强度，但长期被线束挤压会导致内部介质层变形，影响容量稳定性和使用寿命，通过精准的3D模型提前预留出走线空间，就能在设计阶段规避这类后期可靠性问题。
