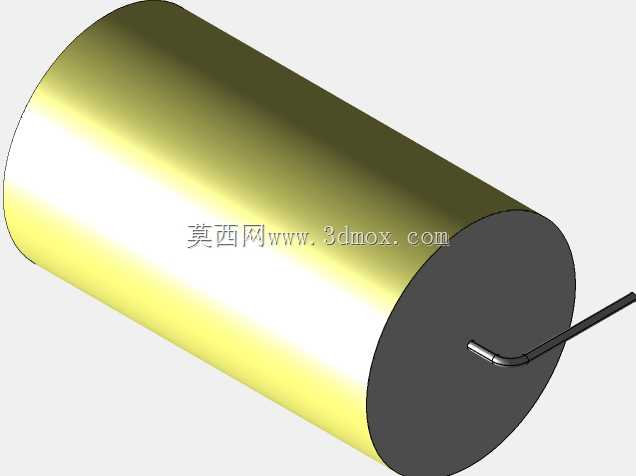

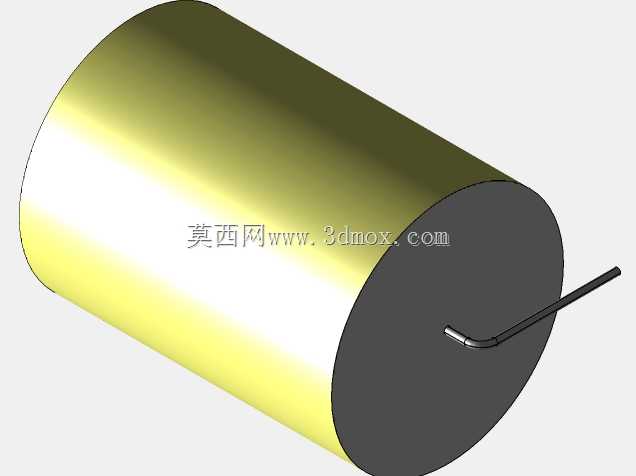

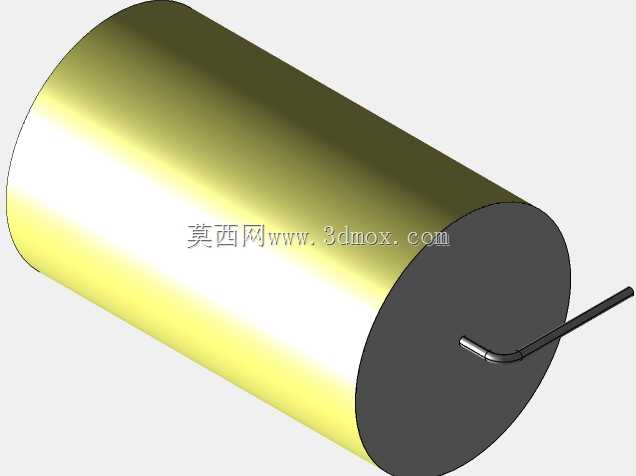

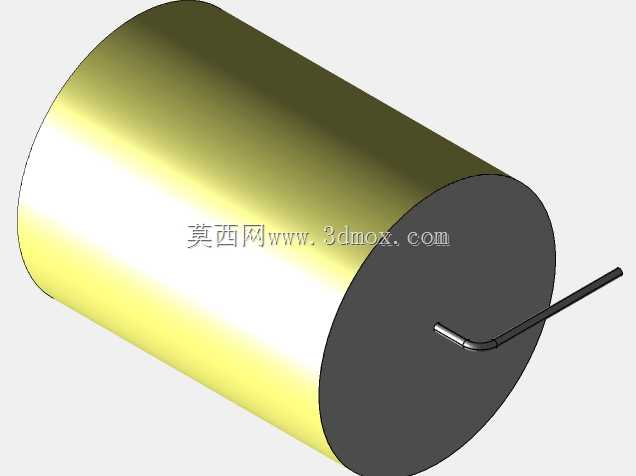

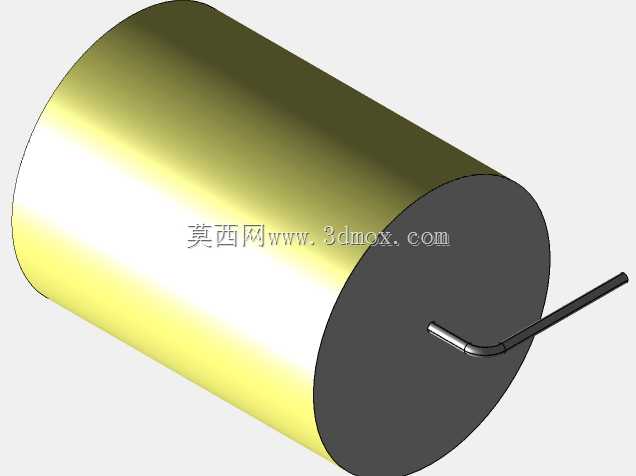

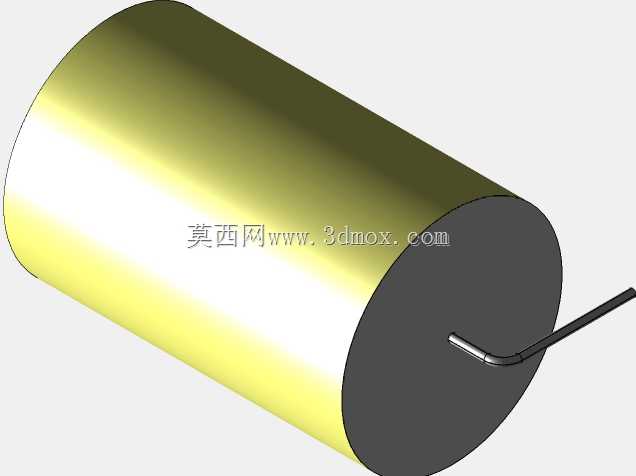

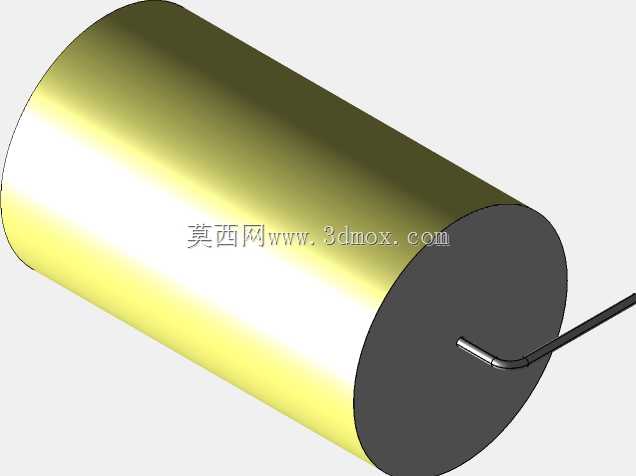

直径34.5mm黄色轴向圆柱形薄膜电容器

　　在工业控制板卡、消费电子电源模块、车载电控单元的PCB设计环节中，轴向引线型薄膜电容器是被动元件选型里的常见品类，这类元件凭借聚酯、聚丙烯介质的低损耗、高绝缘阻抗特性，常被用于直流滤波、信号耦合、高频旁路等电路场景，区别于贴片陶瓷电容与铝电解电容，薄膜电容的容值稳定性更优，耐脉冲电流能力更强，适合在存在瞬时浪涌的电路回路中承担缓冲作用。本次涉及的这款圆柱形薄膜电容，主体直径设定为34.5mm，采用轴向引出的弯脚结构，引线成型的折弯半径严格匹配常规PCB板的通孔节距要求，设计时充分考虑了波峰焊、回流焊工艺下的引脚应力释放问题，避免焊接后因热胀冷缩导致的引脚脱焊或电容本体开裂。从结构设计逻辑来看，电容本体采用卷绕式芯组封装，

　　外层包裹黄色的绝缘保护套，既可以标识介质材质类型，也能在多元件密集排布的PCB板上提升元件辨识度，减少生产环节的错料风险；两端的金属端盖采用压接密封工艺，保证芯组与外界环境的隔绝，避免潮湿、粉尘侵入导致的容值漂移或绝缘性能下降，轴向引出的镀锡铜引线具备良好的可焊性，引线直径适配常规PCB通孔的孔径公差，插装时无需额外扩孔即可顺利完成装配。在实际设备应用中，这类尺寸的薄膜电容常被用于开关电源的输出滤波回路、工业变频器的直流母线吸收回路、以及音频设备的信号耦合通路，34.5mm的直径尺寸属于中功率等级的薄膜电容范畴，对应的容值区间可以覆盖数微法到数十微法，额定电压等级适配常见的市电级直流母线场景。建模过程中，对电容本体的圆柱度、

　　端盖与本体的同轴度都做了严格的公差约束，引线的折弯位置、折弯角度、伸出长度都按照实际量产元件的尺寸规范进行还原，保证导入PCB装配文件后，元件与板上其他结构件不会出现干涉问题，尤其是在板卡存在金属外壳、散热片等周边结构时，准确的外形尺寸可以提前规避装配间隙不足的问题。对于结构设计工程师而言，这类被动元件的三维模型精度直接影响整板的结构评审效率，很多时候PCB Layout完成后导入结构软件做干涉检查，若元件模型尺寸存在偏差，就会导致后期打样出现元件碰壳、引线长度不足无法穿孔等问题，这款模型在建立时还原了电容本体的黄色绝缘层质感、金属端盖的哑光金属质感、引线的亮面镀锡质感，不仅可以用于结构干涉检查，也能用于产品宣传阶段的整机爆炸图、

　　装配工艺演示动画制作。在安装边界方面，该电容采用卧式轴向安装时，需要在PCB上预留的安装长度要覆盖本体长度加上两端引线的伸出折弯段，安装高度为本体直径34.5mm加上PCB板厚与引脚伸出板底的焊接余量，若采用立式安装则需要预留对应的径向固定空间，同时要考虑引线的弯折应力，避免立式安装时引线根部受力过大导致端盖密封失效。不同于径向引线的电容元件，轴向结构的电容在抗振动性能上更具优势，在存在持续振动的车载、工控设备场景中，轴向引线的固定点分布在元件两端，振动时的元件摆动幅度更小，焊点承受的机械应力更低，长期运行的可靠性更高。建模时还特意还原了引线末端的倒角结构，这一细节在实际生产中可以提升插件工序的通过率，避免引线切边的毛刺导致通孔卡滞，模型中对这一细节的还原，也能让工艺工程师在做虚拟装配仿真时，更准确地模拟插件过程的受力情况，提前优化插件机的抓取、插入路径参数。
