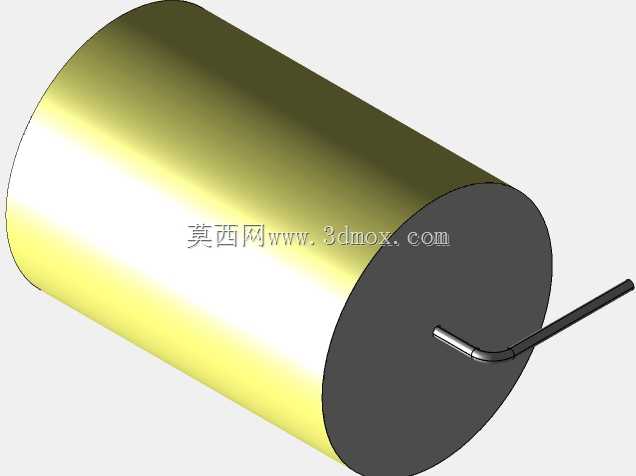

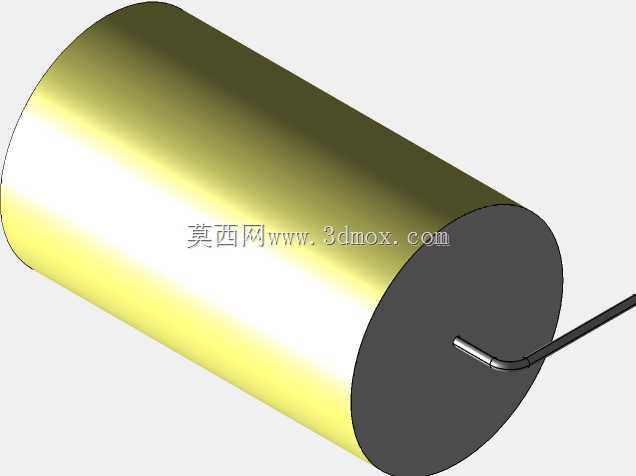

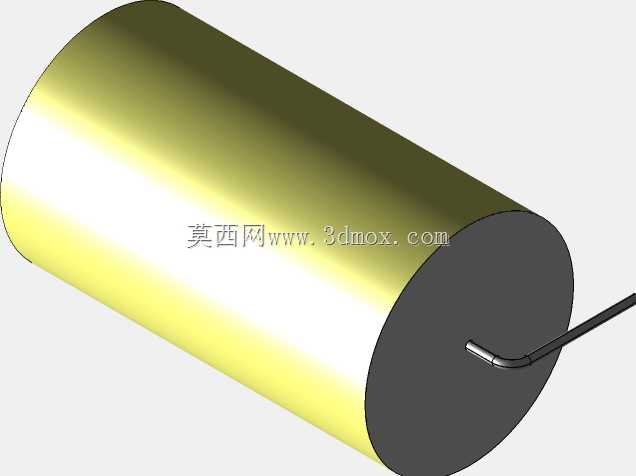

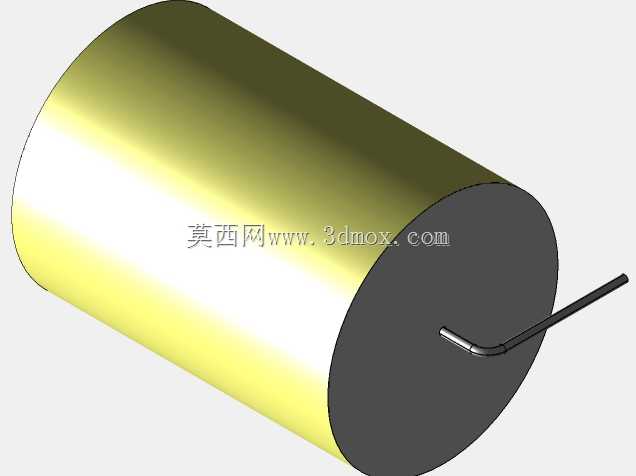

在PCB板级电路设计的实际落地环节,直插式无源器件的三维建模精度,直接决定了结构装配阶段的干涉排查效率,尤其是电源滤波、信号耦合回路常用的轴向薄膜电容,很多新手建模时容易忽略引脚成型后的节距偏差,导致打样后元件无法顺利插装过波峰焊,反而要临时改板拖慢项目进度。这款直径32mm的黄色轴向薄膜电容建模,完全围绕实际生产中的插装需求搭建,主体圆柱部分严格还原聚酯聚丙烯介质薄膜卷绕后的外形轮廓,表面的黄色封装层质感贴合实物的环氧包封外观,没有做多余的美化渲染,所有尺寸边界都参考常规同规格元件的实测值设定,主体直径控制在32mm,长度匹配对应容量规格的常规卷绕尺寸,不会出现模型和实物尺寸偏差过大的问题。
引脚部分的建模特意做了符合行业常规成型标准的弯折处理,不是简单的直伸导线,弯折处的圆角、引脚伸出主体端面的长度、两个引脚之间的安装孔距,都按照PCB设计的通用节距要求设置,在做整机结构布局时,可以直接把模型导入装配体,和PCB板上的安装孔位、周边的接插件、功率器件、散热结构做干涉检查,不用再额外调整引脚形态就能直接用于布局评审。这类黄色聚酯聚丙烯轴向薄膜电容,本身在工业控制板卡、小功率电源模块、音频信号处理电路里应用非常广泛,相比瓷片电容和电解电容,它的介质损耗更低,容量稳定性更好,耐脉冲电流冲击的能力更强,适合用在对信号失真度、长期工作稳定性要求高的回路里。建模的时候没有刻意简化端面的密封结构,
两个圆形端面的封装封边细节都做了还原,能让模型在生成工程图、做BOM可视化展示的时候更贴近实物状态,方便生产端的物料核对。很多工程师在做PCB三维布局的时候,常遇到电容模型引脚和焊盘位置不匹配、主体直径和周边塑壳支架距离不足的问题,这个模型在搭建时就把安装边界做了明确的限定,主体圆柱的最大外径、引脚弯折后的最低安装高度、引脚末端的伸出长度,都预留了常规生产的公差余量,导入常用的三维设计软件后,可以直接调用到元件库中,不用二次修改尺寸就能用于布局。要注意的是,同系列不同容量的轴向薄膜电容,主体长度会随容量变化有差异,这个32mm直径的规格对应特定容量段的产品,建模时的尺寸基准完全以实际插装的空间需求为核心,没有为了视觉效果调整比例,
不管是做板卡的静态结构校验,还是做自动化插装设备的路径模拟,都能提供准确的空间参考。引脚的直径也按照常规同规格元件的线径设置,和PCB上对应的安装孔径匹配,不会出现模型引脚过粗插不进焊盘、过细导致装配定位偏差的问题。在做整机的抗震结构验证时,这个模型的重心位置也和实物保持一致,可以直接用于模拟振动工况下元件的受力状态,评估引脚的焊接强度是否满足要求,不用再额外调整模型的质量参数。黄色的封装外壳是这类聚酯聚丙烯薄膜电容的典型外观特征,建模时的外观色彩也和实物保持一致,在做整机的布线可视化展示时,能快速识别出元件类型,提升布局评审的效率。
- 全部评论(0)
- 模板大小: 1.3 MB
- 售价:5金币
- 下载次数: 11
- 系统要求: STEP / IGES
- 软件分类: 传感器
