直径33mm黄色聚酯聚丙烯轴向薄膜电容

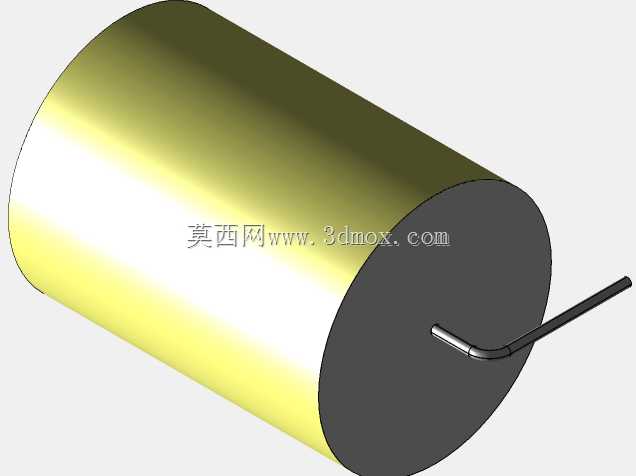

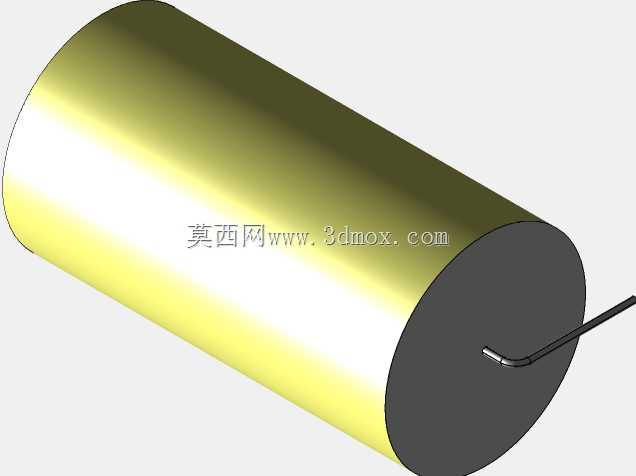

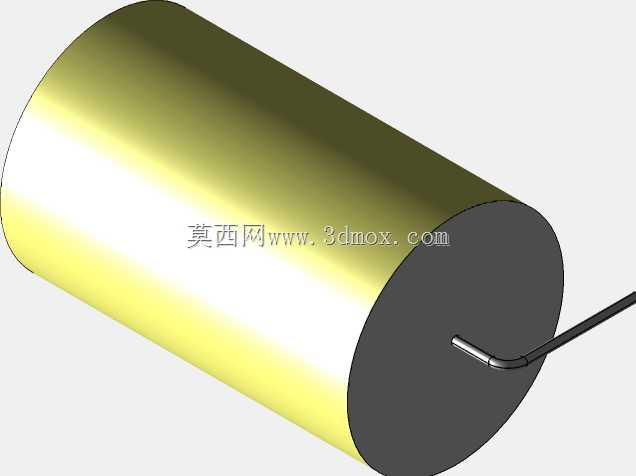

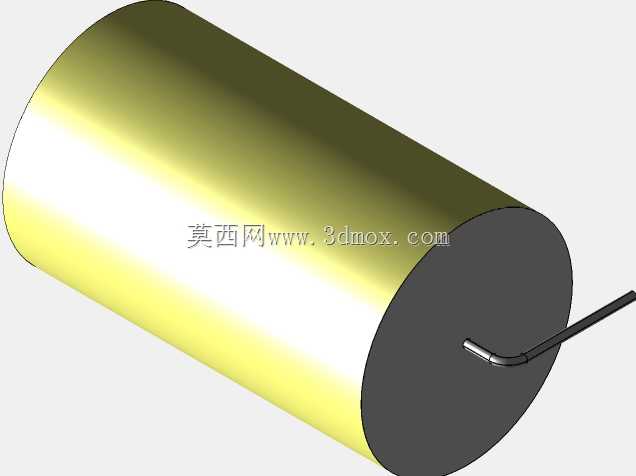

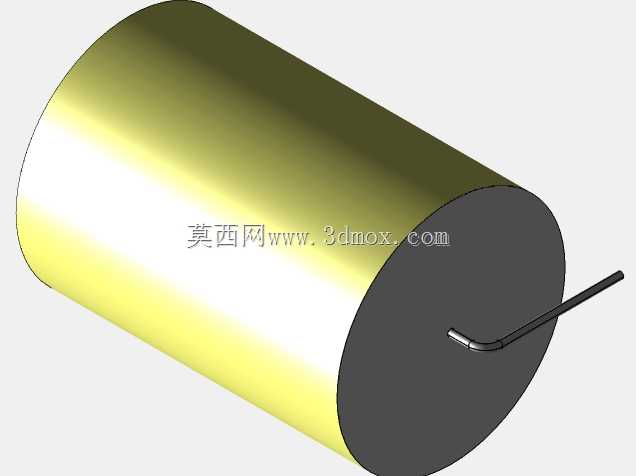

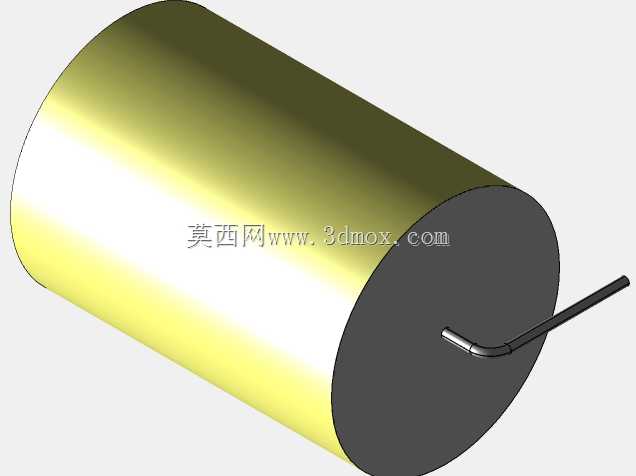

　　在PCB板级电路设计的实际落地环节，轴向引线类无源器件的三维建模精度，直接决定了后续结构干涉检查、装配工艺模拟的可靠性，这款直径33mm的圆柱形薄膜电容模型，正是针对工业控制板卡、电源模块类产品的板上布局需求搭建的。日常做整机结构堆叠时，不少工程师容易忽略无源器件的引线成型尺寸，只按照器件本体的圆柱直径预留安装空间，等到实际打样组装时才发现，引线弯折后的伸出长度、引脚节距和板上焊盘位置不匹配，要么是电容本体和周边的功率器件、接插件产生硬干涉，要么是引脚成型角度不符合波峰焊的工艺要求，导致虚焊、引脚应力过大断裂等问题，这款模型在搭建时就充分考虑了这些工程实际痛点。从器件本身的功能特性来看，这类采用聚酯、聚丙烯介质的黄色轴向薄膜电容，

　　通常用在电路的直流滤波、高频旁路、脉冲耦合场景，相比瓷片电容、电解电容，它的介质损耗更低，绝缘电阻更高，温度特性稳定，在-40℃到105℃的工作温区内容量漂移很小，很适合用在对可靠性要求较高的工业测控电路、仪器仪表前端信号处理回路里，很多传感器配套的信号调理板上，都会选用同系列的轴向薄膜电容做滤波处理，避免电源纹波、空间电磁干扰对微弱传感信号的影响。建模过程中，本体部分严格按照33mm的直径尺寸做圆柱特征构建，外表面的黄色包覆层做了符合实际工艺的质感还原，没有过度添加冗余的纹理细节，保证模型在大型装配体里调用时不会占用过多的系统资源；两端的金属封端按照实际封装的圆角尺寸做了倒角处理，避免和PCB上的丝印层、周边矮器件产生误干涉判断；

　　最关键的引线部分，没有采用简单的直伸圆柱建模，而是按照实际量产时的引脚成型标准做了弯折处理，弯折处的圆角半径、引脚伸出本体的长度、两个引脚之间的安装节距，都完全匹配常规波峰焊工艺的要求，工程师在调用这个模型做板上布局时，可以直接按照模型的引脚位置对应绘制PCB封装焊盘，不需要再额外核对器件手册的成型尺寸，能减少很多封装绘制时的尺寸误差。做安装边界校核的时候，除了本体33mm直径的径向占用空间，还要考虑引线弯折后，电容本体距离PCB板面的安装高度，这个模型里的引线弯折高度是按照常规板上卧式安装的标准预留的，本体底部和板面之间留有0.8mm的间隙，既可以避免焊接时电容本体和板面的阻焊层直接接触产生应力，

　　也能满足涂覆三防漆时的漆膜厚度要求，不会因为间隙过小导致三防漆无法完全包裹焊盘位置。另外，同系列不同容量的同直径电容，本体长度会随着容量变化有差异，这个模型的主体尺寸参数做了可配置化的特征预留，工程师如果需要用到同直径不同长度的规格，只需要调整本体长度的特征参数，不需要重新构建引线、封端的部分，就能快速衍生出对应规格的模型，大幅提升板级结构设计的效率。在实际的仪器仪表产品结构设计里，这类轴向电容经常布置在PCB板的边缘位置，靠近信号输入端口，建模时的尺寸精度直接影响到外壳内部的筋位避让设计，如果模型尺寸和实际器件偏差超过1mm，就可能出现外壳装配时顶住电容本体，导致PCB板安装不到位的问题，这款模型的所有尺寸边界都严格按照器件实际安装后的最大外轮廓设定，包括引线末端的伸出长度、封端的最大外径，都做了最大实体尺寸的还原，能完全满足结构设计阶段的干涉检查要求，不需要额外预留尺寸余量。
