在工业控制板卡、电源模块、消费类电子主板的PCB布局设计环节,直插式薄膜电容是板上无源元件选型里的常见品类,这类轴向引脚的圆柱形薄膜电容,凭借稳定的介电性能、较低的介质损耗,常被用于交直流耦合、脉冲信号隔直、高频滤波、EMI抑制等电路场景,相比同容量的陶瓷电容与铝电解电容,聚酯、聚丙烯材质的薄膜电容拥有更优的温度稳定性,容量偏差随环境温湿度波动更小,不存在电解液干涸导致的容量衰减问题,适合在长周期运行的工业设备电路板上使用。

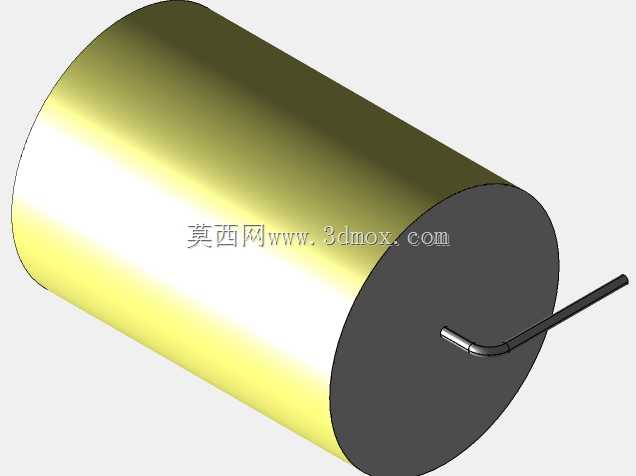

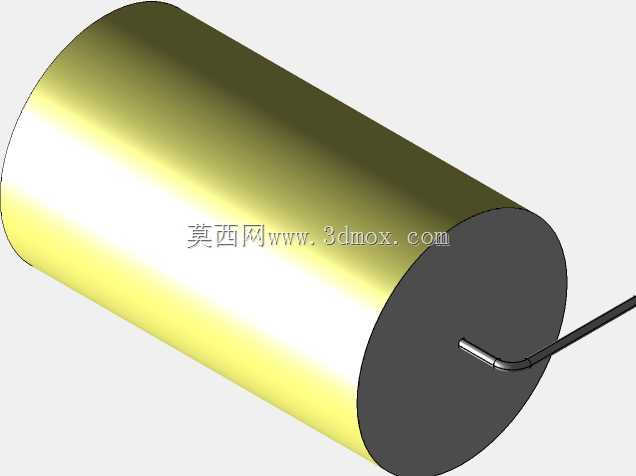

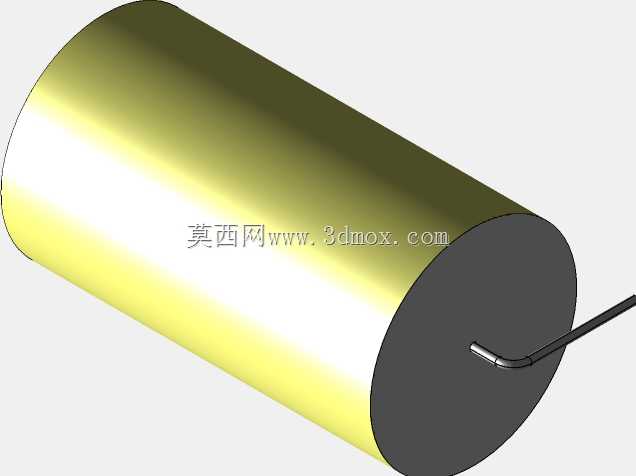

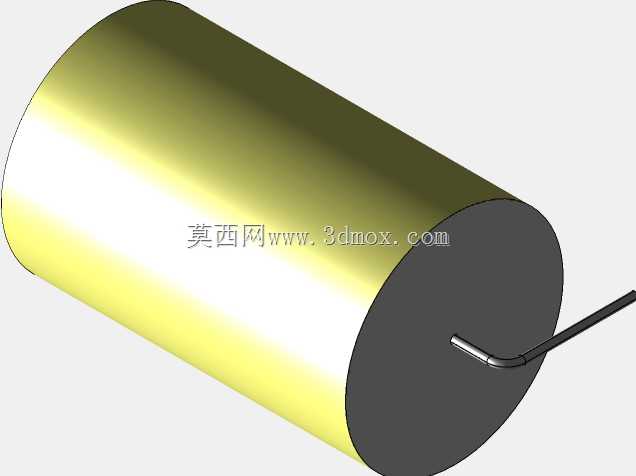

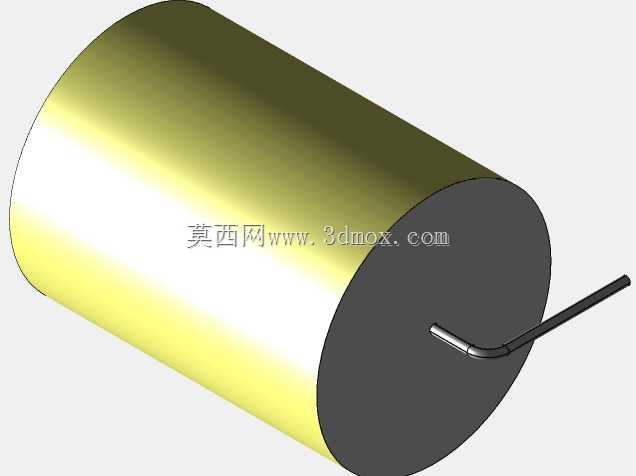

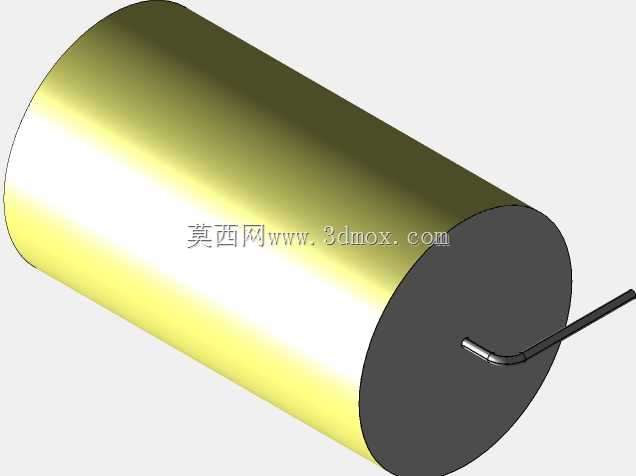

本次建模的这款电容主体为亮黄色圆柱封装,端面采用黑色密封端盖,单端引出弯折成型的镀锡铜引脚,整体直径控制在33.5mm,建模过程中严格还原了引脚的弯折角度与伸出长度,引脚的成型弧度完全匹配PCB通孔插装的标准节距要求,不需要设计人员额外调整引脚成型参数,导入PCB装配环境后可直接匹配对应孔径的焊盘位置,避免了常规通用电容模型导入后出现引脚与焊盘错位、引脚长度超出板厚允许范围、元件本体与周边接插件、散热片、高大电容产生装配干涉的问题。
从结构设计的细节来看,电容本体的圆柱面做了真实的曲面曲率还原,没有采用低精度的多边形拟合方式,渲染时保留了塑封外壳的半光泽质感,端盖的金属密封边缘做了细微的倒角处理,还原了实际元件端盖压接封装的工艺特征,引脚部分区分了根部与端盖连接的平直段、弯折过渡的圆弧段、伸出端的平直插装段三个部分,每一段的直径尺寸都参照实际量产元件的引脚线径设置,弯折处的圆角半径符合引脚成型的工艺要求,不会出现实际生产中引脚弯折断裂的设计缺陷。
在PCB布局的装配边界校验场景中,这款模型可以直接导入三维PCB装配文件,用于校验元件本体与周边结构件的安全距离:比如电容顶部距离设备外壳内壁的爬电距离、电容侧面与相邻功率元件的散热间隙、引脚伸出PCB背面的长度是否会与底壳的加强筋产生碰撞,这些细节是二维PCB封装库无法校验的内容,很多新手设计人员在做板级布局时,往往只关注二维封装的焊盘尺寸是否匹配,忽略了元件本体的高度、直径、引脚成型方向带来的三维空间干涉问题,等到样机打样组装时才发现电容装不进去、或者装完之后顶到外壳,不得不重新改版调整布局,拖慢项目研发进度。
这类轴向薄膜电容的应用场景覆盖很广,从开关电源的输出滤波、变频器的直流母线吸收、音频设备的信号耦合,到工业仪表的采样回路、充电桩的功率因数校正电路,都能看到同结构不同参数的薄膜电容身影,建模时统一遵循ICEL目录下的元件尺寸规范,同系列不同直径、不同长度的电容模型都保持了一致的建模精度与坐标基准,引脚的基准点统一设置在PCB焊盘的安装平面,导入装配时不需要额外调整坐标原点,能直接匹配原理图导出的网表位置,大幅提升结构设计与PCB设计协同的效率。
设计这类元件三维模型的时候,最容易被忽略的是引脚的共面度问题:实际生产中轴向电容的两个引脚弯折后,末端需要处于同一平面,才能保证过波峰焊时两个引脚都能充分接触焊锡,不会出现虚焊、立碑的焊接缺陷,建模时特意将两个引脚的末端平面设置在同一基准面上,还原了量产元件的引脚共面度要求,设计人员在做焊盘设计时,可以直接参照模型的引脚位置设置焊盘的孔径与焊环大小,不需要再额外查阅元件规格书核对安装尺寸。另外电容本体的黄色塑封外壳没有做多余的纹理修饰,保留了工业元件简洁的外观特征,端盖的黑色密封层做了细微的质感区分,和亮黄色的本体形成清晰的视觉差异,在整体装配体中可以快速识别出该元件的位置,方便做整体BOM的可视化核对与装配工艺指导。
- 全部评论(0)
- 模板大小: 1.67 MB
- 售价:5金币
- 下载次数: 9
- 系统要求: STEP / IGES
- 软件分类: 通用机械零部件
