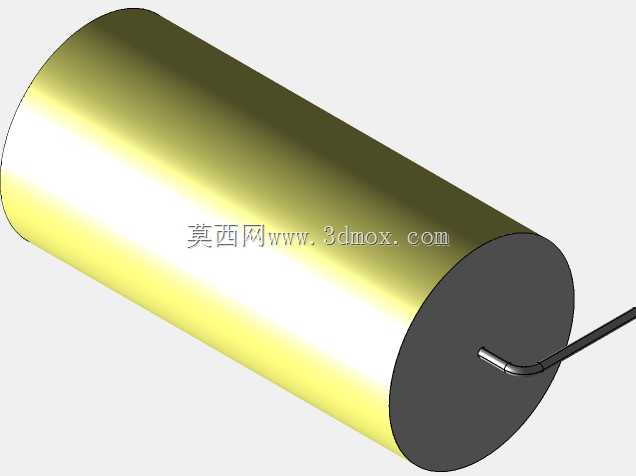

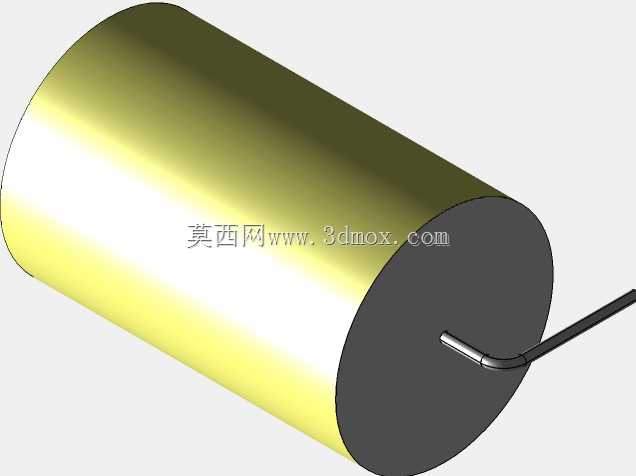

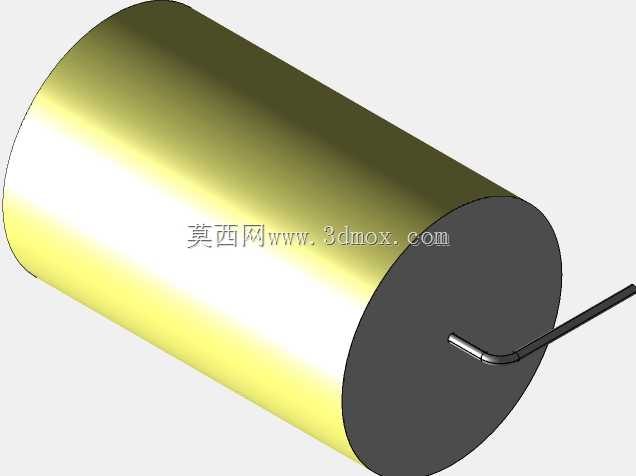

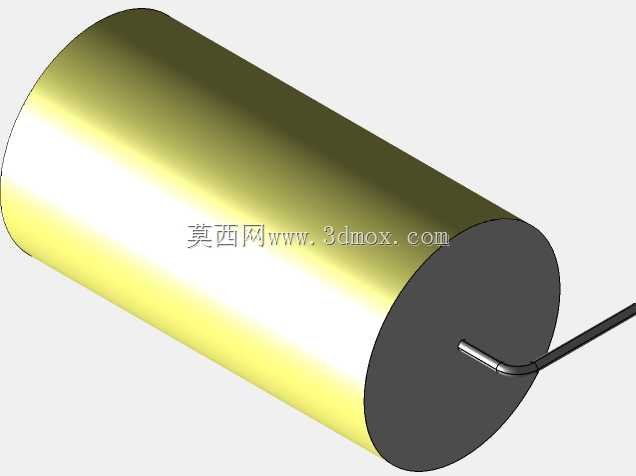

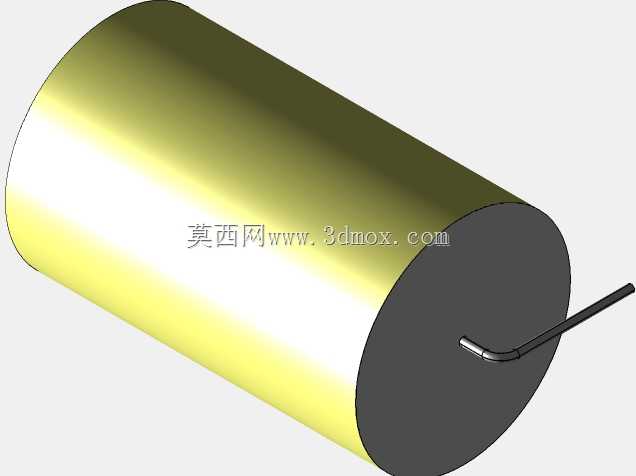

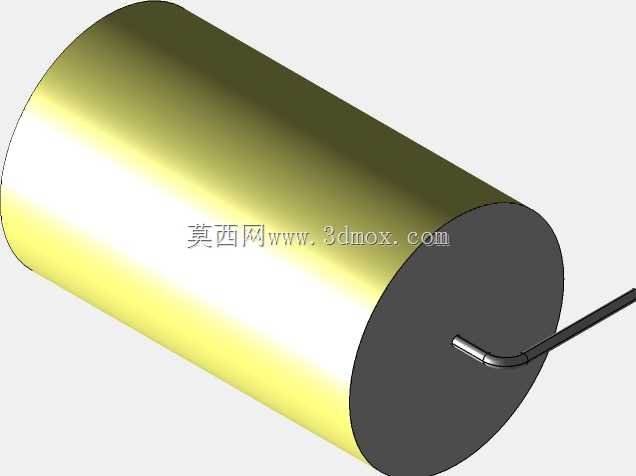

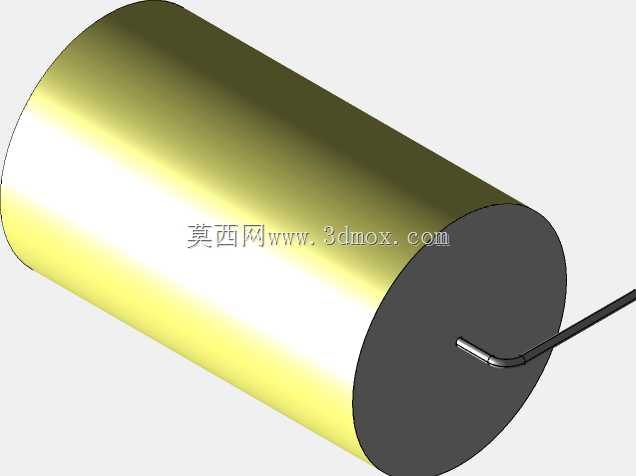

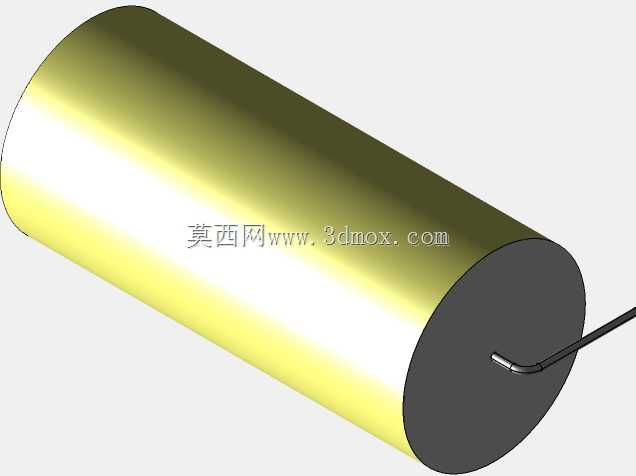

直径28.5mm黄色轴向圆柱形薄膜电容器

　　在PCB板级电路设计的实际落地环节，无源器件的三维建模精度直接决定了整机结构装配的一次成功率，尤其是板载功率类薄膜电容，其引脚成型弧度、本体与板面的安全间距、相邻器件的排布间隙，都需要精准的三维数据作为支撑，避免后期打样出现器件干涉、引脚无法正常插装、焊接后本体歪斜等常见工程问题。这款直径28.5mm的轴向圆柱形薄膜电容器，采用黄色聚酯与聚丙烯复合介质结构，属于典型的板载直插式无源功率器件，主要应用在开关电源输入输出滤波、工业控制板卡浪涌吸收、变频驱动电路直流母线缓冲等场景，相比普通铝电解电容，这类薄膜介质电容具备更低的介质损耗、更宽的温度适应范围，以及更长的无故障工作时长，在对可靠性要求较高的工业类电路板中应用十分广泛。

　　从实际设计需求出发，这款电容的三维建模完全围绕PCB装配的全流程校验展开，本体部分严格还原了圆柱形卷绕结构的外形特征，黄色外壳的曲面过渡、两端密封端盖的尺寸边界都做了精准还原，不会出现模型棱角失真导致的干涉误判。最核心的引脚部分，建模时充分考虑了实际生产中的引脚成型工艺，引脚从端盖引出后的弯曲弧度做了符合行业常规加工标准的处理，既不是生硬的直角弯折，也没有过度放大弯曲半径，能够真实还原器件插装到PCB板后的实际空间占位，设计人员在进行板卡布局时，可以直接调用该模型校验引脚通孔的孔位间距是否匹配，确认本体下方是否可以走线、是否需要预留绝缘隔离距离，同时也能核对电容本体与周边接插件、功率器件、散热片的安全间隙，避免出现装配时器件顶碰的问题。

　　在结构设计的细节处理上，模型充分兼顾了不同设计场景的使用需求，本体的直径、总长度、引脚直径、引脚伸出长度这些核心安装尺寸，都严格参照行业通用的器件规格参数设定，能够直接用于结构件的空间避让设计。比如在设计电源模块的塑料外壳时，可以直接通过该模型确认电容顶部到外壳内壁的安全距离，判断是否需要在外壳对应位置做加高处理或者避让凹槽；在进行板卡堆叠设计时，也能准确核算该电容与上层板卡的层间距，避免层间距离不足导致的装配挤压。对于需要做整机热设计的场景，该模型的准确外形也能帮助仿真人员更精准地划分网格，还原器件实际的热辐射与对流空间，提升热仿真结果的参考价值。

　　不同于很多简化的器件模型只做大致的外形占位，这款电容模型对实际生产中的细节特征也做了还原，比如引脚表面的金属质感、端盖与本体的装配台阶、黄色外壳的色泽表现，都能在三维装配评审时更直观地呈现整机的实际装配效果，方便结构、硬件、工艺等不同岗位的人员快速识别器件类型，减少评审过程中的沟通成本。在进行自动化产线的插装工艺仿真时，该模型的准确尺寸也能帮助校验吸嘴抓取位置、引脚导向机构的适配性，提前发现器件送料、插装过程中可能出现的卡料、引脚变形等问题，缩短产线调试的周期。对于刚接触板级结构设计的工程师来说，这类精准的器件模型也能帮助其快速建立直插类器件的空间尺寸概念，理解不同封装规格电容的安装边界要求，避免在布局时出现常识性的尺寸错误。
