直径18.5mm黄色轴向薄膜电容器三维数模

　　做PCB板级布局的时候，最容易忽略的就是直插无源元件的引脚成型尺寸，很多工程师调用通用电容模型的时候，要么引脚弯折半径不对，要么引脚伸出焊盘的长度不符合波峰焊的工艺要求，最后打样回来要么元件贴装歪斜，要么引脚剪脚后留长不符合安规要求，这款轴向薄膜电容的数模，就是专门针对这类板级设计痛点做的精准建模。

　　从实际应用场景来看，这类黄色聚酯聚丙烯薄膜轴向电容，大多用在工业控制板的电源滤波、信号耦合、阻容吸收回路里，和普通铝电解电容比起来，它的介质损耗更低，高频特性更好，容量稳定性受温度影响更小，在变频器驱动板、传感器信号调理板、工业开关电源的次级输出回路里应用极广，尤其是在需要承受一定脉冲电压的场合，薄膜电容的自愈特性能大幅提升板卡的长期运行可靠性，不会像电解电容那样长期使用后出现电解液干涸、容量衰减的问题。

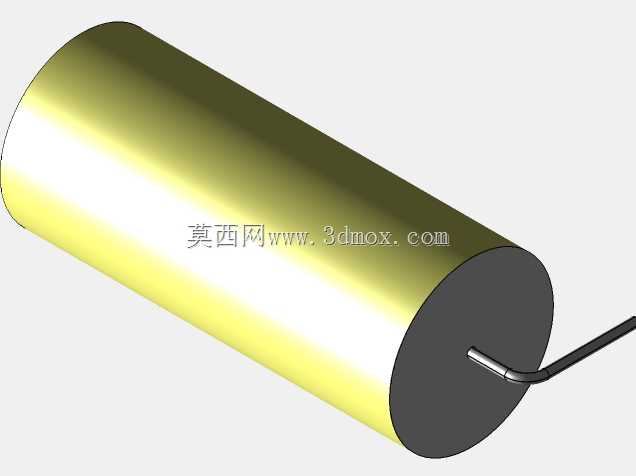

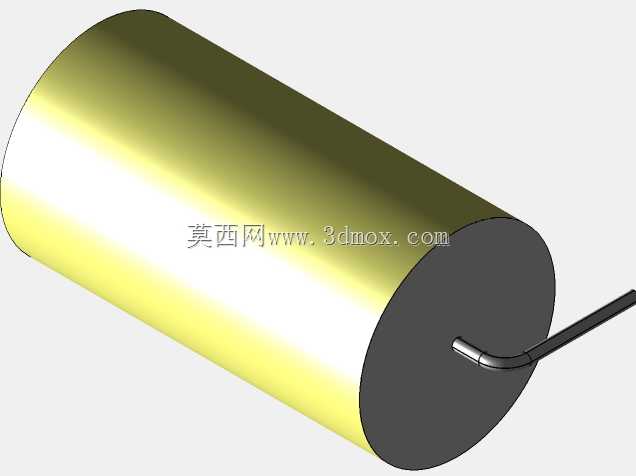

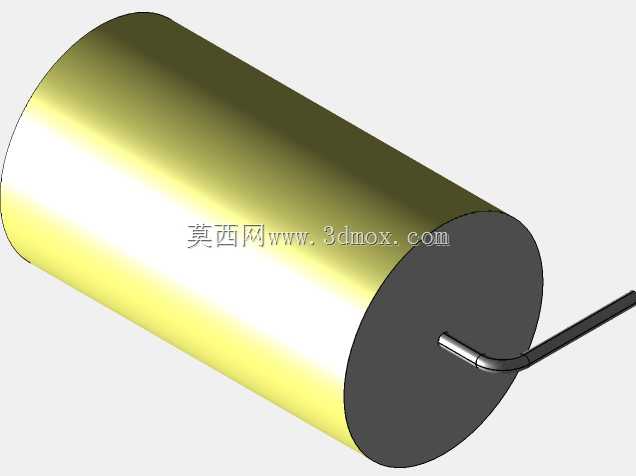

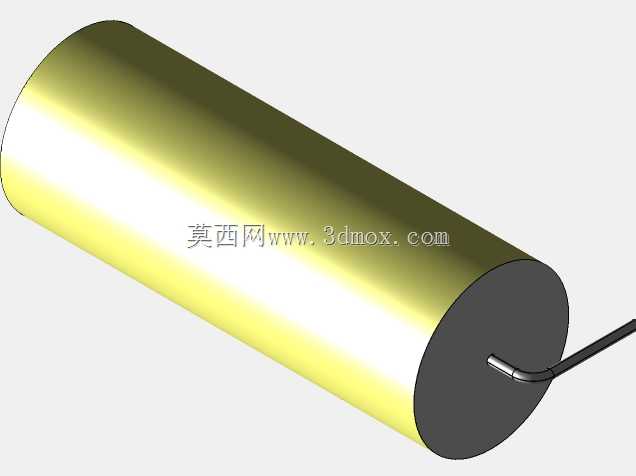

　　建模的时候首先要卡准的就是本体尺寸，直径18.5mm的圆柱本体，长度方向的尺寸要和实际元件的标称长度匹配，本体表面的黄色包覆层要做轻微的柱面弧度质感，两端的黑色密封端盖要和本体做同轴约束，不能出现偏心的问题，毕竟实际生产中电容端盖的同轴度直接影响引脚的位置度，要是模型里端盖偏心，后续做PCB装配干涉检查的时候就会出现误判。最关键的是引脚部分的建模，很多通用模型直接把引脚做成直的，完全没考虑实际生产中轴向元件的引脚成型工艺——这类轴向电容在PCB上安装的时候，引脚是要从端盖中心引出后做90度弯折，弯折处的圆角半径不能太小，不然会损伤引脚的铜基材和表面镀锡层，弯折后引脚的平行度要控制在合理公差范围内，引脚的直径要和实际元件的销直径匹配，引脚伸出PCB板面的长度要符合波峰焊后的剪脚工艺要求，也就是伸出焊盘1.5-2mm的长度，既不能太长留安全隐患，也不能太短导致焊接虚焊。

　　做板级布局的时候，这个模型能帮工程师提前确认安装边界：首先是电容本体和周边元件的安全间距，因为这类电容的本体是圆柱，和周边贴片电阻、电容、IC的间距要留够至少1mm的装配间隙，避免过波峰焊的时候因为元件本体晃动导致碰件；其次是引脚的通孔节距，模型里已经把两个引脚的通孔中心距按照实际成型后的尺寸做准，工程师直接调用模型就能生成对应的PCB封装，不用自己反复核对规格书算节距，能减少封装画错导致的板卡报废问题。另外还要考虑元件的高度方向空间，电容本体直径18.5mm，安装后本体距离PCB板面的高度是引脚弯折后的抬升高度，要是板卡是装在塑料外壳里的，这个高度尺寸直接影响外壳的内部筋位设计，要是模型尺寸不准，很容易出现外壳合盖的时候压到电容本体的问题。

　　从设计思路上来说，这个数模没有做过度的细节渲染，而是把所有和装配、干涉检查相关的尺寸都做了精准还原：本体的圆柱度、端盖的厚度、引脚的线径、弯折半径、成型后的引脚间距，所有和生产装配相关的尺寸都和实际量产元件保持一致，工程师在做三维布局的时候，不用再额外调整模型尺寸，直接放到PCB对应的安装位置就能做干涉检查、装配仿真，甚至可以直接导出STEP文件给结构部门做整机的空间校核。和网上那些随便拉伸做的简易电容模型比起来，这个模型的引脚成型部分完全符合PCBA加工的工艺要求，不会出现模型里引脚是直的，实际生产要弯脚导致和周边结构干涉的问题，尤其是在做高密度安装的工业板卡时，每一个元件的实际安装尺寸都要精准，不然等到打样回来再改板，不仅耽误项目进度，还会产生额外的打样成本。

　　另外要注意的是，这类轴向薄膜电容在安装的时候，本体一般是紧贴PCB板面安装，还是和板面留一定间隙，模型里也做了对应的还原，引脚弯折后的抬升高度刚好符合波峰焊的工艺要求，既能让焊锡顺利浸润引脚，又不会让电容本体离板面太近导致焊接时的热量长期烘烤电容包覆层，影响元件使用寿命。在做整机的热设计的时候，这个精准的模型也能帮热仿真工程师更准确的模拟板卡周围的空气流动，不会因为模型尺寸偏差导致热仿真结果和实际情况出现较大误差。
