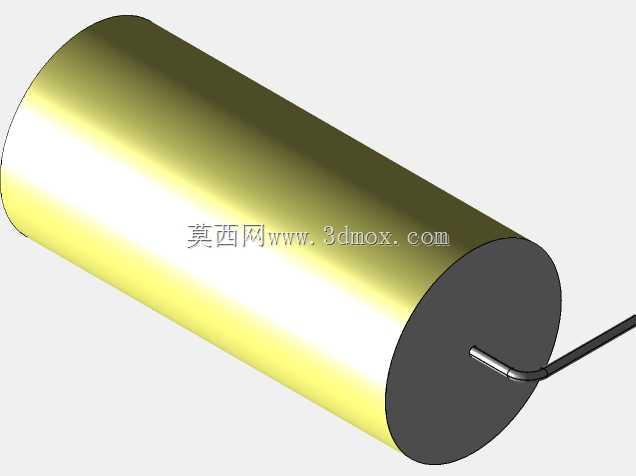

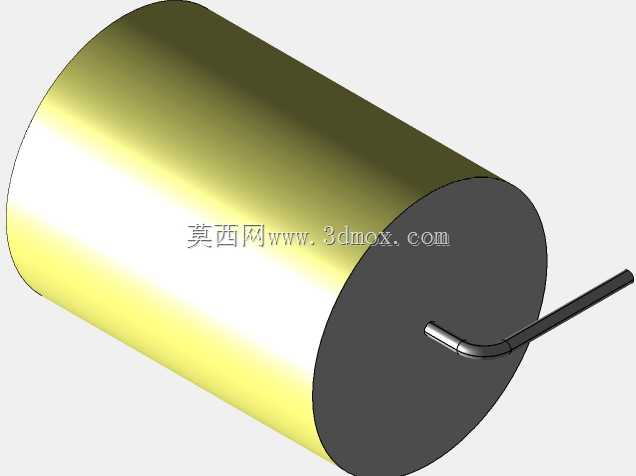

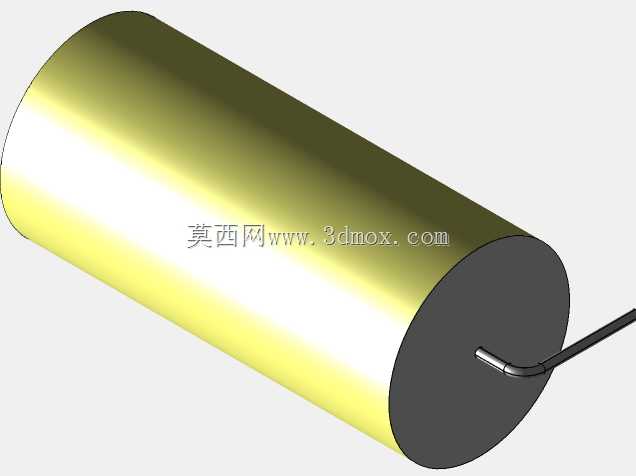

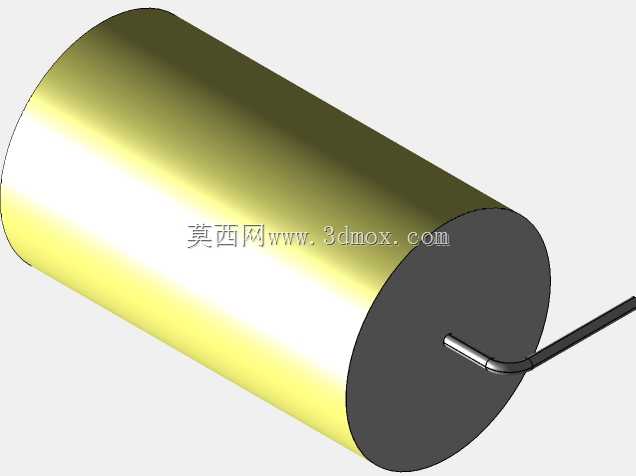

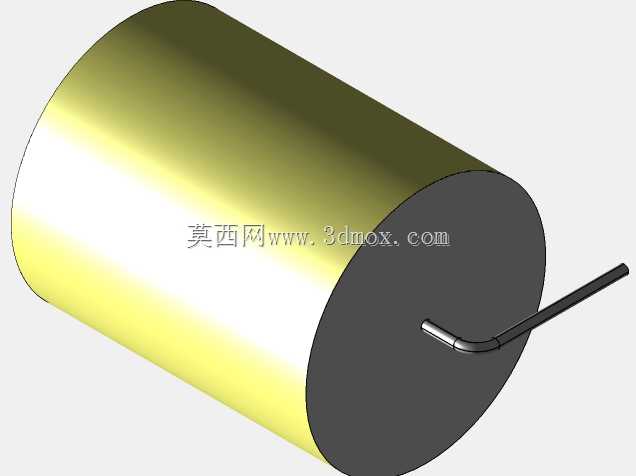

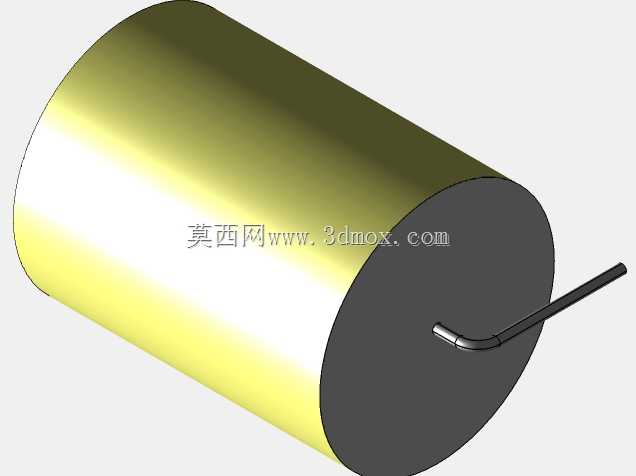

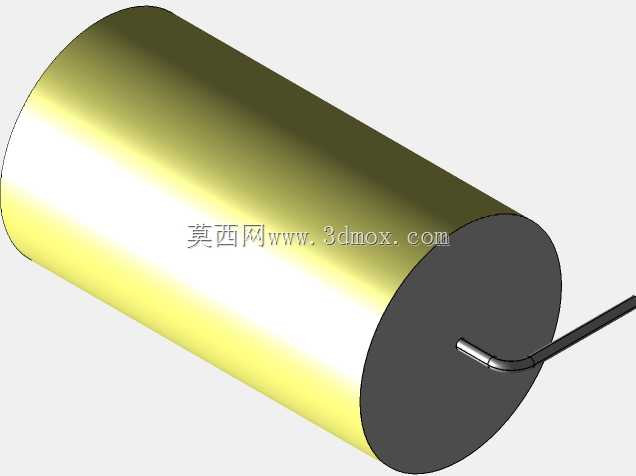

直径26mm轴向圆柱形黄色薄膜电容

　　在PCB板级电路设计的实际落地环节，无源器件的三维建模精度直接决定了后期结构装配、器件布局的可行性，不少刚入行的结构工程师容易忽略直插类无源器件的引脚成型尺寸，导致打样后出现器件顶壳、引脚干涉、波峰焊吃锡不良等问题，这款直径26mm的轴向圆柱形薄膜电容三维模型，正是针对这类PCB设计痛点完成的参数化建模成果。

　　从实际应用场景来看，这类聚酯、聚丙烯介质的黄色轴向薄膜电容，多用于电源输入回路的EMI滤波、大电流脉冲回路的隔直、功率因数校正电路的储能环节，常见于工业控制板卡、开关电源模块、大功率驱动板的器件布局中，相比径向引脚的电容，轴向结构的器件在PCB板面的占用高度更低，抗振动性能更优，适合在有一定振动量级的工业设备、车载电控单元内使用。

　　建模过程中首先锚定了器件的核心安装边界：主体圆柱直径严格控制在26mm，结合同系列器件的长度规格做了参数化适配，引脚部分没有采用简化的直杆建模，而是还原了实际生产中成型的弯曲REOPORS结构，引脚直径、引脚伸出主体的长度、弯曲段的节距都匹配常规波峰焊的工艺要求，工程师在调用模型做PCB布局时，不需要额外调整引脚成型参数，直接导出STEP格式就能导入Altium Designer、Cadence等PCB设计软件做3D布局校验，也能导入结构设计软件做整机的装配干涉检查。

　　从产品功能特性对应的建模细节来看，模型还原了黄色薄膜电容外层的包覆层质感，两端的密封端盖做了区分建模，引脚的弯折处做了圆角过渡处理，完全匹配实际器件的冲压成型工艺，不会出现直角弯折这种不符合生产实际的建模错误。在做安装孔位设计时，模型预留的引脚通孔节距完全匹配ICEL目录下同规格器件的标准尺寸，不需要工程师再手动核对器件手册的安装尺寸，能大幅减少前期器件选型、布局阶段的尺寸核对工作量。

　　不少工程师在做PCB三维布局时，习惯用简化的方块或者圆柱体代替实际电容模型，往往会忽略引脚的弯曲高度、端盖的突出尺寸，导致后期结构装配时，电容主体和周边的散热片、接线端子、结构支撑柱出现干涉，尤其是在紧凑型电源模块的设计中，毫米级的尺寸偏差就可能导致整板无法装入壳体。这款模型在建模时就考虑到了这类设计痛点，所有外形尺寸都按照器件的最大实体尺寸做了冗余处理，主体圆柱的圆度、端盖的装配台阶、引脚的表面镀层质感都做了还原，既能用于布局阶段的干涉检查，也能用于产品宣传阶段的渲染出图，不需要再额外做模型的细化处理。

　　在实际的设备选型匹配中，同直径规格的轴向薄膜电容有多种容量、耐压等级，外形主体长度会有差异，这款模型的主体长度做了参数化可调整的建模逻辑，工程师只需要修改对应参数就能快速生成同系列不同长度规格的电容模型，不需要重新从零开始建模。引脚的弯曲半径、伸出PCB板面的长度也可以根据实际的板厚、焊接工艺要求做调整，适配不同工艺场景的设计需求，比如采用手工焊接的小批量产品，可以适当加大引脚的伸出长度，采用波峰焊的大批量产品，可以将引脚弯曲节距调整到标准的2.54mm网格间距，匹配通用的PCB孔位设计规范。

　　从结构设计的实用性角度出发，这款模型没有做多余的细节刻画，所有建模特征都服务于实际的设计校验需求，没有添加对装配检查无意义的商标刻印、微小倒角等冗余特征，模型文件轻量化程度高，在整板装配、整机总装的大场景装配中，不会出现卡顿、文件过大的问题，同时核心的安装尺寸、外形边界都完全符合器件的实际规格，不会因为模型简化导致设计判断失误。对于经常做功率板卡、电源模块设计的工程师来说，这类标准化的直插器件三维模型，能有效缩短前期的建模周期，减少因为器件尺寸核对错误导致的打样返工问题，提升整体的设计效率。
