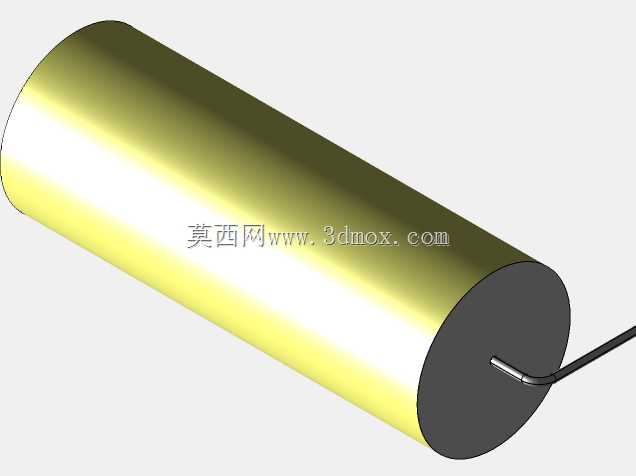

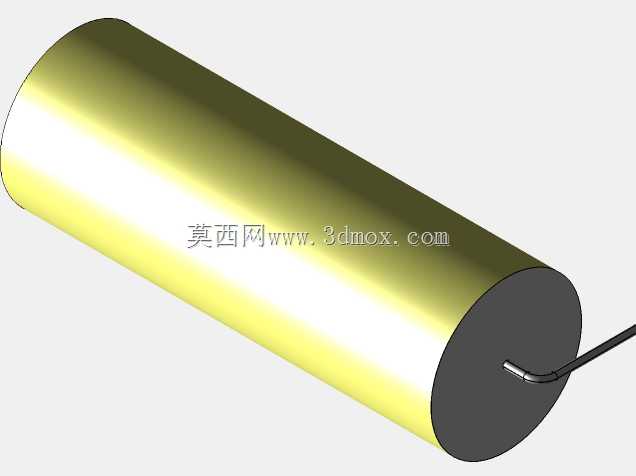

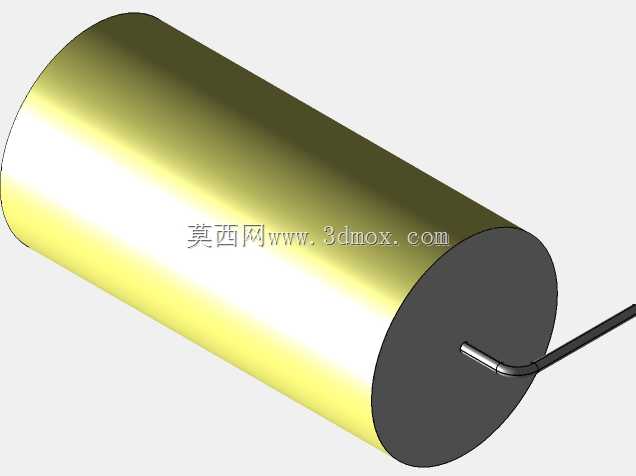

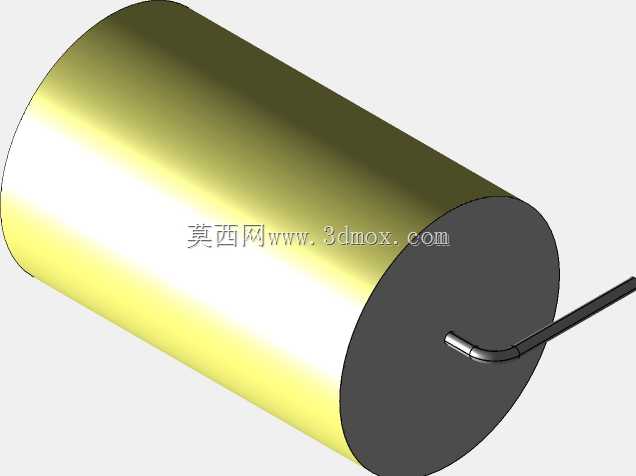

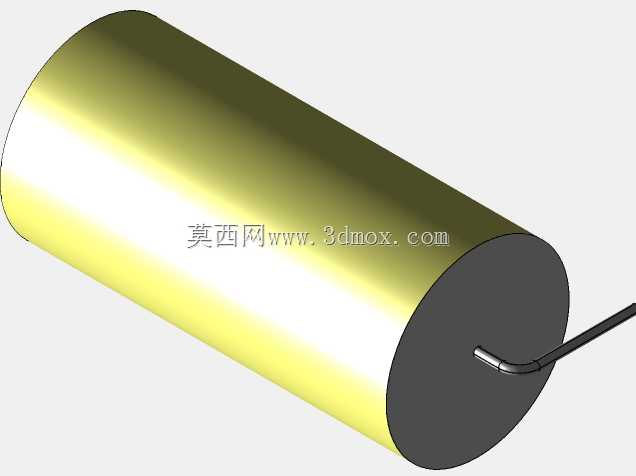

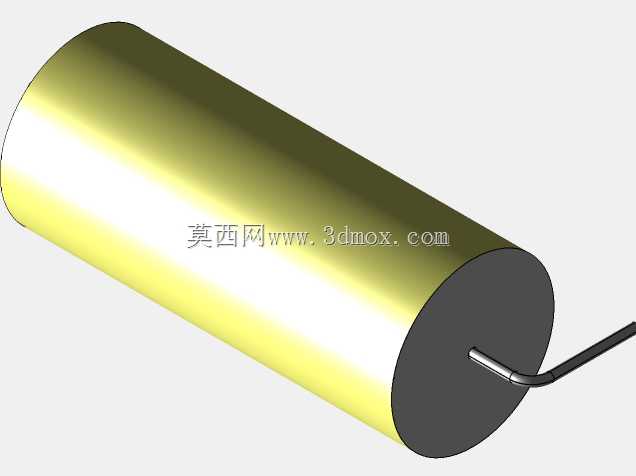

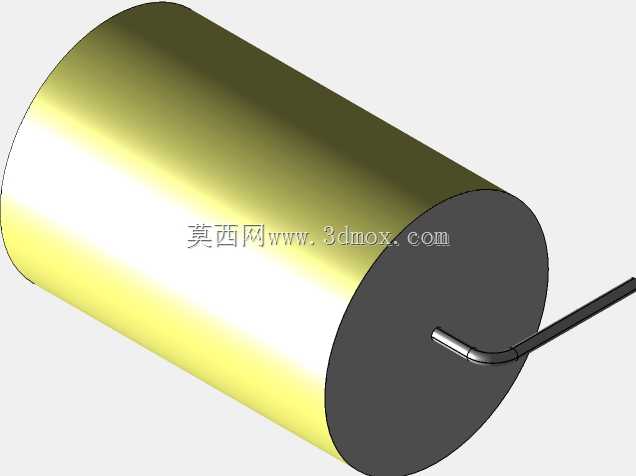

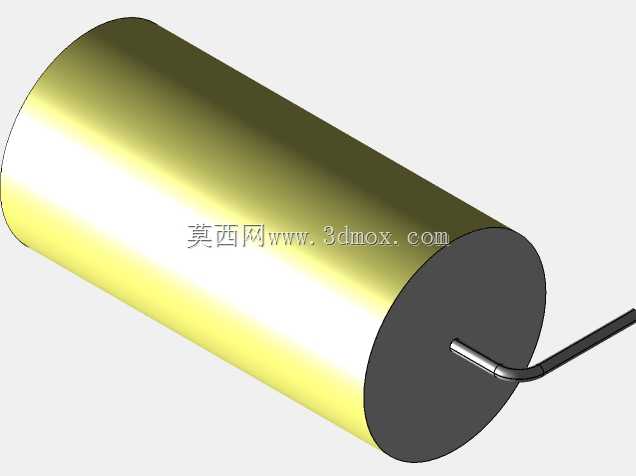

直径22mm轴向圆柱形黄色薄膜电容器

　　在PCB板级电路设计的实际落地环节，无源元件的三维建模精度直接决定了结构干涉检查、装配路径规划的可靠性，这款直径22mm的轴向圆柱形薄膜电容器模型，正是针对板级装配场景开发的高精度结构参考件。这类采用聚酯、聚丙烯介质的黄色薄膜电容，常被应用在电源滤波、信号耦合、高频退耦等电路环节，相比电解电容拥有更低的介质损耗、更稳定的温度特性，在工业控制板卡、消费电子电源模块、车载低压电路中都有广泛使用场景。

　　从结构设计逻辑来看，这款电容采用轴向引脚布局，区别于径向引脚的立式安装方式，轴向引脚可直接贴装在PCB表面做卧式固定，能有效降低板上元件的整体高度，适配对设备竖向安装空间有严格限制的紧凑壳体设计。建模过程中优先还原了电容本体的核心尺寸边界：主体圆柱直径严格控制在22mm，本体长度匹配对应容值规格的常规尺寸，引脚采用弯脚成型设计，引脚直径、折弯半径、引脚伸出长度都参考行业通用的成型标准，引脚间距完全匹配PCB设计中常用的孔距规范，可直接导入PCB结构文件做焊盘对位、装配间隙校验。

　　实际工程应用中，很多结构工程师在做板卡布局时，常因为电容模型的引脚成型尺寸不准、本体直径偏差，导致后期打样出现元件与周边壳体、接插件、散热片干涉的问题，这款模型在建模时特意还原了电容本体的外包封层厚度、端面封胶的结构细节，引脚的折弯处做了圆弧过渡处理，完全匹配实际生产中电容引脚的成型工艺，不会出现模型中直角折弯、引脚直径与实际不符的低级错误。黄色的外包封层是这类聚酯聚丙烯薄膜电容的典型外观特征，建模时也还原了封膜的表面质感，在做整机装配效果渲染、产品结构说明书配图时，可直接调用无需额外调整外观材质。

　　从安装边界来看，这款电容卧式安装时，本体底部距离PCB板面的高度由引脚折弯高度决定，模型中预留的引脚折弯高度符合波峰焊、回流焊的工艺要求，不会出现本体贴板过近导致焊接时热量无法散出、或是本体抬升过高占用额外竖向空间的问题。引脚的通孔直径适配常规板厚的焊盘尺寸，在做PCB孔位设计时可直接参考模型的引脚尺寸设定焊盘孔径、焊环大小，减少反复核对元件规格书的工作量。对于同系列不同容值的电容，仅需调整本体圆柱长度即可快速衍生出对应规格的模型，核心的直径参数、引脚成型参数、安装孔距都可直接复用，能大幅提升板级结构建模的效率。

　　在做设备整机的结构可靠性仿真时，这款电容的模型重量、重心位置也参考实际元件参数做了匹配，可直接导入仿真软件做振动、冲击工况下的板卡应力分析，验证引脚焊接强度、本体固定可靠性，避免因为模型参数偏差导致仿真结果失真。对于需要做整机布线规划的设计人员，模型的本体外形、引脚走向完全还原实物状态，可提前评估走线空间，规避导线与电容本体干涉、绝缘距离不足等设计隐患。
