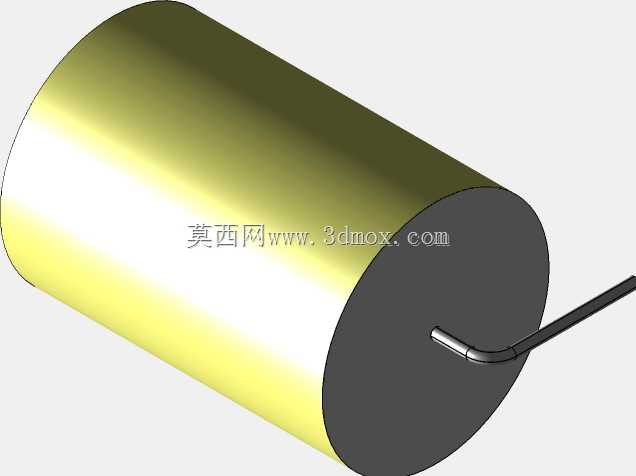

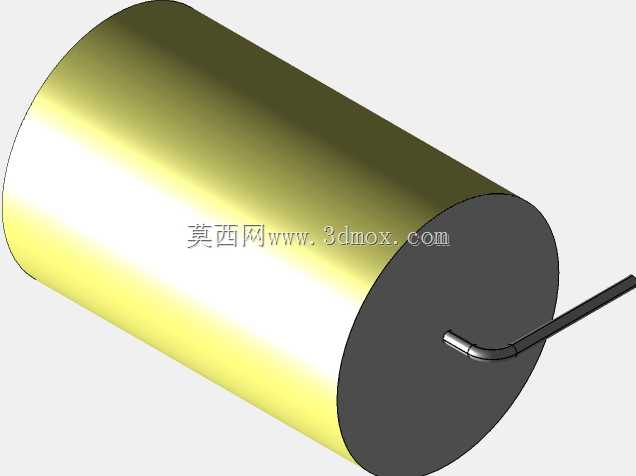

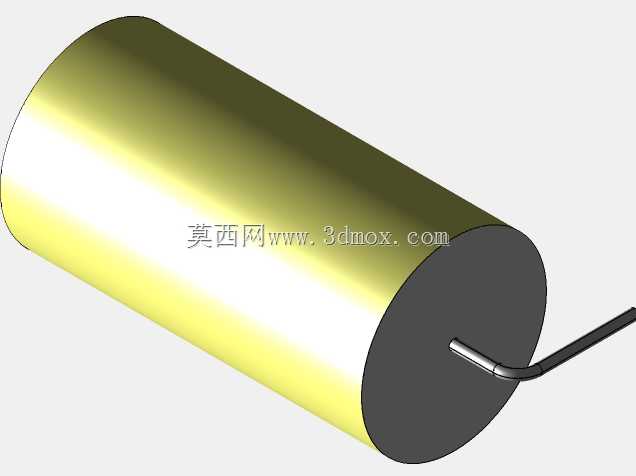

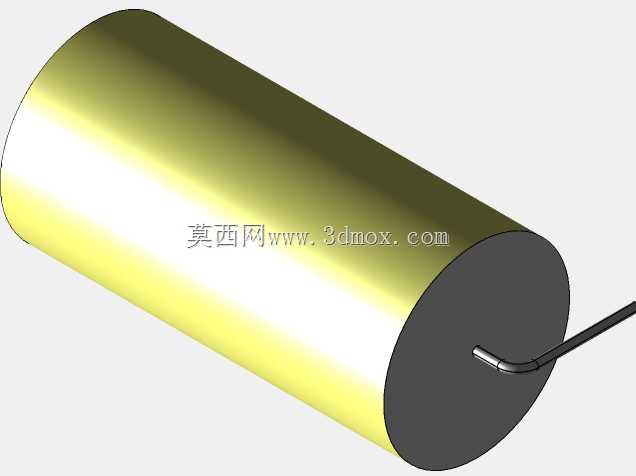

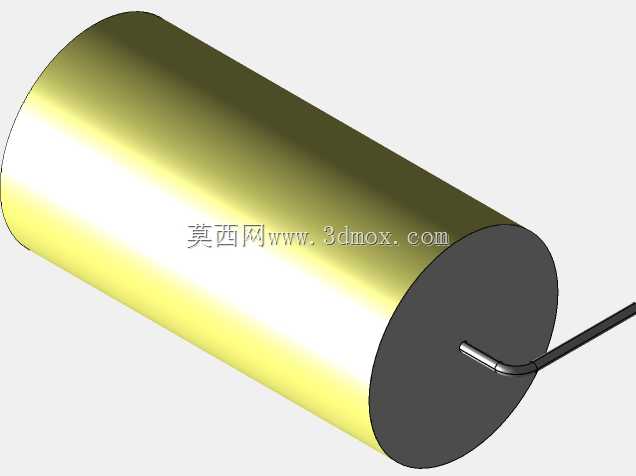

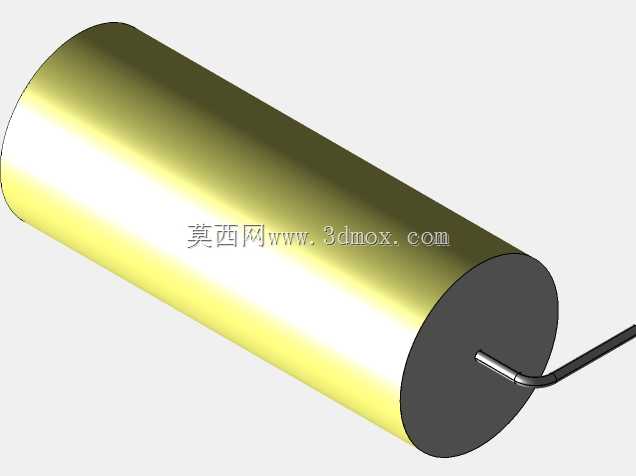

直径22.5mm黄色轴向圆柱形薄膜电容设计

　　在PCB板级电路设计工作中，无源元件的三维建模精度直接影响整机结构装配的可靠性，尤其是板载直插类元件，引脚成型尺寸、本体外形公差如果与实物偏差过大，后续做结构干涉检查、装配工艺验证时很容易出现元件与壳体、相邻元件碰擦的问题，拖慢整机研发迭代的节奏。这款直径22.5mm的黄色轴向圆柱形薄膜电容，就是针对PCB布局场景搭建的高精度元件模型，适配聚酯、聚丙烯介质的同规格轴向薄膜电容的外形还原需求。

　　从实际应用场景来看，这类大直径轴向薄膜电容多用于电源输入回路的滤波、功率因数校正、高压脉冲吸收等电路环节，常见于工业控制板卡、开关电源模块、变频驱动板、音频功率放大电路等场景，相比径向引脚的电容，轴向引脚的结构在大尺寸规格下抗振动性能更优，在车载电子、工业设备这类存在持续振动的使用环境中，引脚焊点的疲劳失效风险更低，因此很多对可靠性要求较高的板卡设计都会优先选用这类封装的薄膜电容。

　　做这类元件的三维建模时，首先要明确安装边界的核心约束：本体直径固定为22.5mm，建模时本体圆柱的同轴度公差控制在0.1mm以内，本体端面的圆角按照实际元件的包封工艺做了0.3mm的倒圆角处理，还原环氧包封层的实际边缘形态，避免模型边缘过于锐利导致装配间隙计算出现偏差。引脚部分是建模的核心重点，这类轴向电容的引脚并非直接从本体端面平直引出，而是在靠近本体位置做了符合PCB安装孔距的弯曲成型，弯曲处的圆角半径按照实际元件的引脚成型工艺设置为1.2mm，既还原了实物的引脚形态，也能在做PCB装配仿真时准确计算引脚伸出PCB板面的长度，给后续波峰焊的引脚剪脚工艺提供准确的尺寸参考。引脚的直径按照同规格元件的通用标准设置，通孔安装的焊盘孔径匹配引脚直径预留0.2mm的安装间隙，完全符合PCB设计的工艺规范。

　　模型的外形还原充分考虑了不同厂家同规格元件的共性特征：黄色的外包封层是这类聚酯、聚丙烯薄膜电容的典型外观标识，建模时本体表面做了符合包封材质的半哑光质感处理，没有添加多余的丝印标识，因为不同厂家的丝印内容、位置差异较大，保留通用本体形态可以适配更多同尺寸规格的元件选型替换需求，设计人员在做方案阶段的元件布局时，可以直接调用这个模型完成占位，后续确定具体元件厂家后不需要大幅调整布局位置。

　　从设计思路上来说，这类标准电子元件的三维模型不需要做内部结构的还原，核心是把外部装配相关的所有尺寸做准：包括本体的总长度、引脚的中心距、引脚弯曲后的安装高度、引脚末端的平直段长度，这些尺寸直接决定了PCB上的开孔位置、元件与周边结构件的安全间隙、整机内部的高度空间预留。很多新手建模时容易忽略引脚弯曲段的尺寸，把引脚做成直来直去的形态，导致实际装配时发现引脚无法对准焊盘，或者元件本体离板面高度过高，和上方的结构壳体发生干涉，这个模型在搭建时特意核对了ICEL目录下同规格电容的安装尺寸标准，引脚的节距完全符合通用规范，不管是做单面板还是双面板的布局，都能直接匹配标准焊盘封装。

　　在实际结构评审过程中，准确的元件模型可以帮助结构工程师提前发现空间冲突：比如当电容安装位置靠近PCB板边的连接器、散热片时，可以通过模型测量电容本体与相邻器件的最小间隙，确保满足安规要求的电气间隙距离，避免后期打样后出现耐压不足、装配干涉的问题。另外，这类轴向电容在安装时有时候会搭配固定卡箍使用，模型的圆柱本体直径精度足够，设计人员可以直接基于这个模型的外圆尺寸设计配套的固定卡箍，不需要额外测量实物尺寸，大幅缩短结构设计的周期。

　　对于经常做PCB三维布局的工程师来说，这类通用规格的元件模型积累得越全，做整机结构设计的效率就越高，不需要每次选型后都从零开始建模，只需要根据选定元件的细微尺寸差异做少量调整就能使用。这个模型的尺寸基准完全以元件的安装轴线为中心，在装配时可以直接通过引脚与PCB焊盘的同轴约束完成定位，不需要额外调整装配坐标，使用起来非常便捷。
