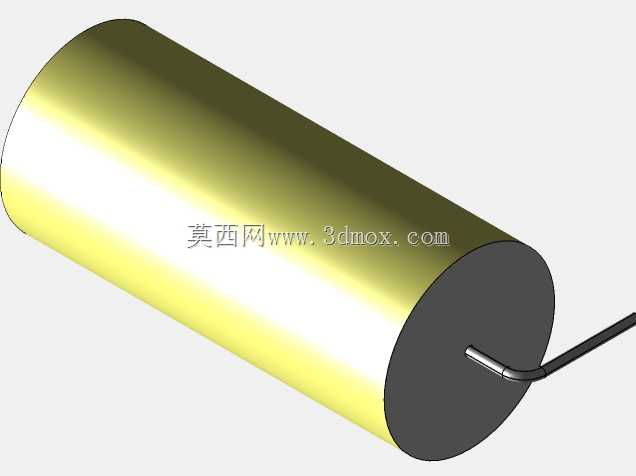

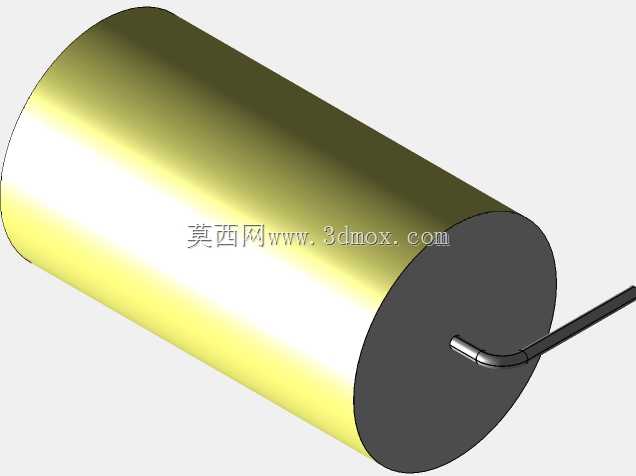

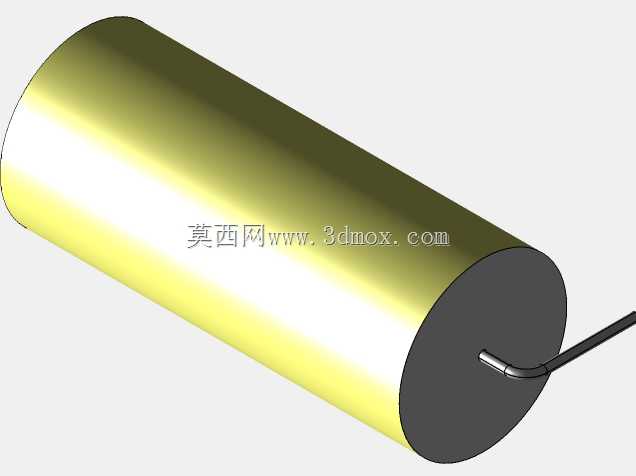

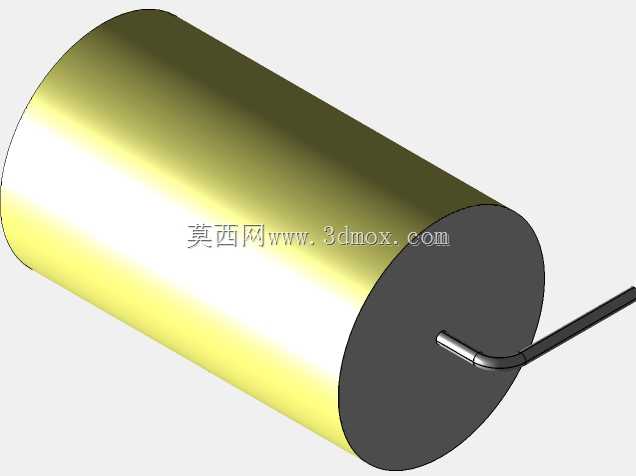

直径19.5mm黄色轴向圆柱形薄膜电容

　　在PCB板级电路设计的实际落地环节，无源器件的三维建模精度直接决定了整机结构装配的一次成功率，尤其是板载直插类元件，引脚成型尺寸、本体占位与周边器件的安全间隙，往往是结构评审阶段最容易出现疏漏的环节。这款直径19.5mm的轴向圆柱形薄膜电容，采用聚酯与聚丙烯复合介质材质，本体做黄色绝缘封装处理，主要面向工业控制板卡、电源模块、信号调理电路这类对元件耐温、耐压、介质损耗有明确要求的应用场景，区别于普通铝电解电容的卷绕结构，薄膜介质的自愈特性能有效避免电路过压击穿后的永久失效，在长周期运行的工业设备里，这类元件的失效率远低于普通电解器件，是电源输入回路、信号耦合回路里的常用选型。

　　从结构设计维度来看，这款电容采用轴向引脚出线结构，两个引脚沿圆柱本体的中心轴线方向引出，区别于径向引脚电容的垂直出线方式，轴向结构的元件在PCB布局时可以采用卧式贴板安装，能大幅降低元件在板卡上的整体占用高度，适配机壳内部竖向空间受限的紧凑设备结构。建模过程中重点还原了本体的圆柱曲面特征，两端的密封端盖做了哑光黑的质感处理，和黄色的本体绝缘层形成明确的视觉区分，引脚部分还原了实际生产中的预弯折成型结构，引脚的弯曲半径、出线后的直线段长度都严格按照PCB安装的标准节距设置，能直接导入PCB结构文件做装配干涉检查，不需要设计人员再二次调整引脚成型参数。

　　实际选型应用中，这类19.5mm直径规格的轴向薄膜电容，通常对应微法级的容量区间，耐压等级覆盖常见的交流250V、400V档位，在开关电源的EMI滤波回路、音频设备的信号耦合回路、工业仪表的脉冲吸收回路里都有大量应用。建模时充分考虑了不同设计场景的调用需求，本体的直径、总长度参数都做了参数化关联，如果后续需要适配同系列不同容量、不同长度的衍生型号，只需要修改对应参数就能快速生成新的模型文件，不需要从零开始绘制特征。引脚的安装孔位匹配标准PCB通孔尺寸，焊盘位置的坐标和元件本体的相对位置完全对齐，导入结构装配环境后，能直接和PCB板的安装孔做约束配合，不会出现引脚和孔位错位的问题。

　　在设备结构装配的实际场景里，卧式安装的轴向电容还需要考虑点胶固定的工艺空间，建模时在电容本体和PCB板面之间预留了足够的间隙，既可以满足引脚过波峰焊时的吃锡高度要求，也能给后续的点胶加固工序留出操作空间，避免电容本体直接贴紧PCB板面导致的焊接应力无法释放、长期震动环境下引脚断裂的问题。两端的密封端盖部分还原了实际生产中的卷边封边结构，不是简单的平面封堵，能让模型在做产品渲染、装配动画制作时更贴近真实元件的视觉效果，不管是用于产品说明书的配图制作，还是生产作业指导书的装配示意，都不需要再额外做外观修饰。

　　对于结构设计人员来说，这类标准化的无源器件三维模型，最大的价值在于减少重复建模的工作量，同时保证元件尺寸和实物的一致性，避免因为模型尺寸偏差导致的PCB板卡安装后和机壳、其他器件出现干涉。很多设计人员在前期布局时习惯用简化的圆柱块代替电容模型，往往会忽略引脚的弯折长度、端盖的突出尺寸，等到样机打样阶段才发现元件高度超出预留空间、引脚和周边走线距离不足的问题，既耽误项目进度也会增加打样成本。这款模型在绘制过程中对照了实物的全尺寸测量数据，本体的圆柱度、引脚的线径、弯折处的圆角处理都和实物保持一致，能直接用于结构评审阶段的间隙校验、装配模拟，帮助设计人员在图纸阶段就排查掉潜在的结构冲突问题。

　　另外，黄色的本体封装是这类聚酯聚丙烯复合薄膜电容的常见外观标识，在做整机BOM的可视化核对时，能通过外观颜色快速区分不同介质类型的电容元件，减少生产领料环节的错料风险。模型的外观质感做了对应调整，还原了薄膜电容封装表面的半光泽绝缘层质感，和电解电容的塑料外壳、陶瓷电容的哑光陶瓷质感有明确区分，在整体装配模型里能快速识别元件类型，提升结构评审、布线检查的工作效率。
