直径18mm轴向圆柱形黄色薄膜电容结构

　　在PCB板级电路设计的实际落地环节，轴向引线薄膜电容是电源滤波、信号耦合、脉冲吸收回路里的常用无源器件，这类黄色封装的聚酯/聚丙烯介质电容，凭借稳定的介电性能、较低的介质损耗，广泛出现在工业控制板卡、消费类电源模块、车载低压控制单元的电路布局中。做PCB结构设计时，很多工程师容易忽略电容本体的实际占位与引线成型尺寸，导致后期打样出现元件与周边结构件干涉、引线过孔间距不匹配、波峰焊时元件歪斜等问题，这个三维结构的搭建，就是为了在设计阶段就把元件的真实安装边界还原清楚，从源头规避装配风险。

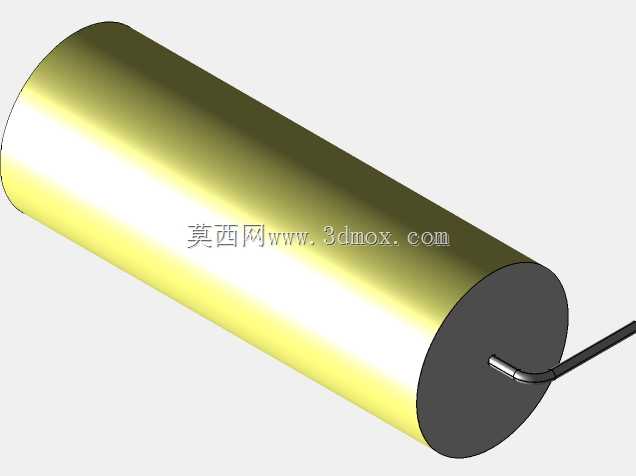

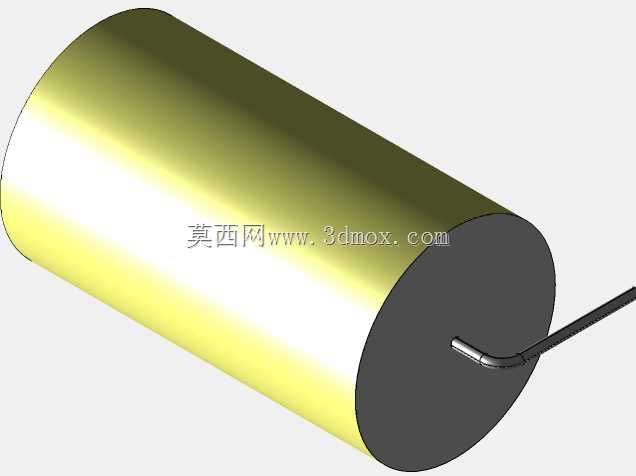

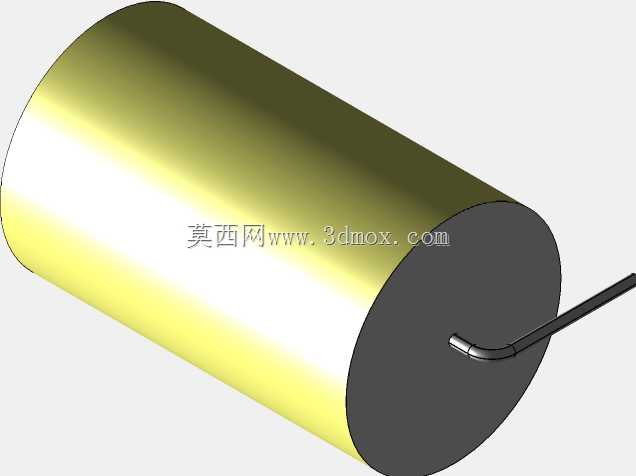

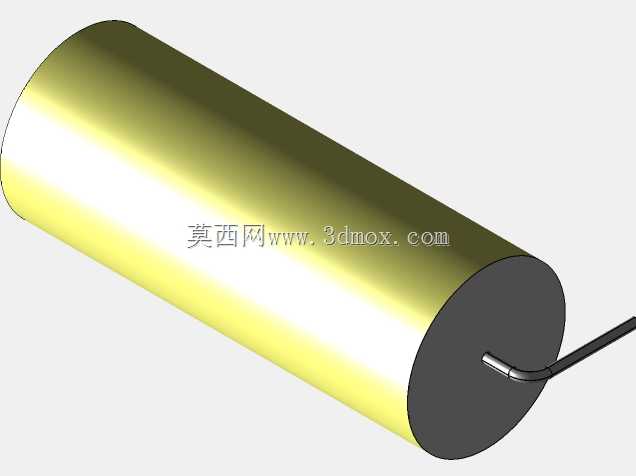

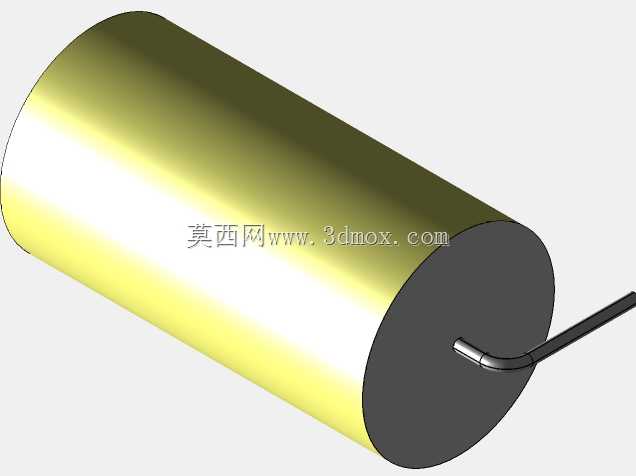

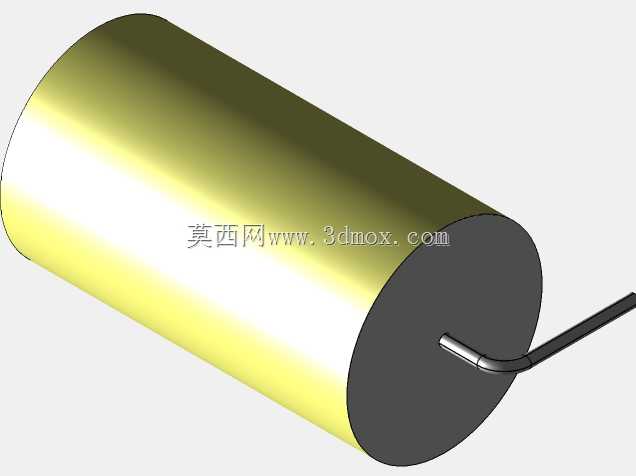

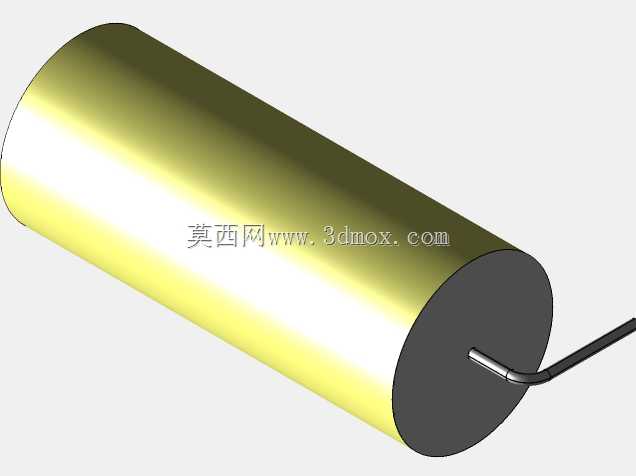

　　这款电容的主体为圆柱结构，本体直径严格控制在18mm，主体长度匹配对应容值规格的常规卷绕尺寸，两端的封端为黑色环氧封装层，两根轴向引线从封端中心引出，引线做了预弯处理，弯曲节距完全匹配通用PCB的2.54mm网格孔距，不需要设计人员再额外核算引线成型的折弯半径与跨距。建模时优先还原了电容本体的外观质感，黄色的聚脂薄膜外包层做了符合实物的哑光金属质感处理，封端的黑色环氧层还原了实际注塑后的粗糙哑光表面，引线的折弯处做了圆角过渡，完全符合实物引线的冷弯工艺特征，不会出现直角折弯这类不符合生产实际的结构错误。

　　从实际选型应用的角度看，这类轴向薄膜电容和径向引线电容的安装逻辑完全不同，轴向引线的元件是平卧在PCB表面安装，本体的轴向高度就是元件距离板面的最大高度，在做板卡堆叠、机箱内部空间校核时，这个18mm直径的圆柱本体的占位，需要在PCB布局时预留足够的平面空间，同时要注意电容本体和周边大功率发热元件的距离，避免高温环境加速薄膜介质老化。建模时特意把引线的伸出长度、折弯后的水平段长度都做了1:1还原，设计人员在装配环境里可以直接把这个模型调用到PCB对应的安装孔位上，直接检查引线和过孔的对位情况、本体和周边接插件、芯片、结构立柱的间隙是否满足安规与装配要求，不需要再对着规格书的二维尺寸反复换算空间占位。

　　在电路功能层面，聚酯介质的电容适合做直流耦合、退耦应用，聚丙烯介质的电容更适合高频脉冲、交流信号回路，这款黄色外观的电容覆盖两种介质的同尺寸规格，结构尺寸完全统一，在做BOM替代选型时，不需要调整PCB封装与布局空间，直接替换即可满足不同电路的性能需求。建模过程中没有做多余的简化处理，电容本体两端的封端台阶、引线和封端结合处的过渡结构都做了还原，在做整机热仿真、结构振动仿真时，这个模型的重量分布、外形轮廓都和实物一致，仿真结果的参考性更强，不会因为模型过度简化导致仿真结果和实际测试出现偏差。

　　很多刚入行的结构工程师在做PCB元件库建模时，往往只按照规格书的标称尺寸做简化圆柱，忽略引线的预弯形状、封端的实际直径，导致生产时出现元件插装不到位、本体浮高、和周边元件碰件的问题，这个模型完全按照实物的装配尺寸搭建，调用到设计文件里就能直接用于布局校核、装配干涉检查，也可以用于产品说明书的装配示意图渲染、生产作业指导书的元件图示制作，不需要再重新建模调整尺寸。在做自动化插件设备的程序编写时，这个准确的三维模型也可以用来模拟插件头的取料路径、夹爪的夹持位置，提前验证插件工序的可行性，减少设备调试时的试错成本。
