直径9.5mm黄色聚酯聚丙烯轴向薄膜电容

　　在PCB板级电路设计的实际落地环节，轴向引线型薄膜电容是模拟信号滤波、直流母线退耦、脉冲能量泄放场景里的常用无源器件，这类电容凭借聚酯、聚丙烯介质的低损耗、高绝缘阻抗特性，在工业控制板卡、消费类电源模块、车载低压控制单元中都有极高的应用占比。本次涉及的这款9.5mm直径规格的圆柱形薄膜电容，在建模阶段就完全围绕PCB装配的实际约束展开，没有做任何脱离生产实际的简化处理。

　　做板级结构设计的工程师都清楚，轴向电容的引线成型尺寸直接决定了波峰焊后的装配良率，很多新手建模时容易忽略引脚折弯的节距公差，要么把引脚做的笔直无法适配PCB通孔，要么折弯半径过小不符合元器件成型规范，导致导出的STEP文件导入PCB软件后出现干涉报错，或者生成的钢网、开孔尺寸和实际器件不匹配。这款模型在构建时，严格参照通用轴向元件的成型标准，引脚折弯处做了符合工艺要求的圆弧过渡，折弯后的引脚间距完全匹配标准2.54mm网格的通孔焊盘间距，不需要设计人员再二次调整引脚位置，直接导入Altium Designer、Cadence这类PCB设计软件就能调用，不会出现焊盘与引脚错位的问题。

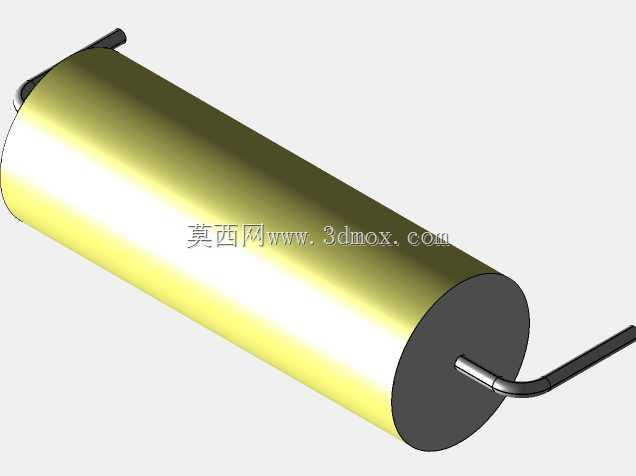

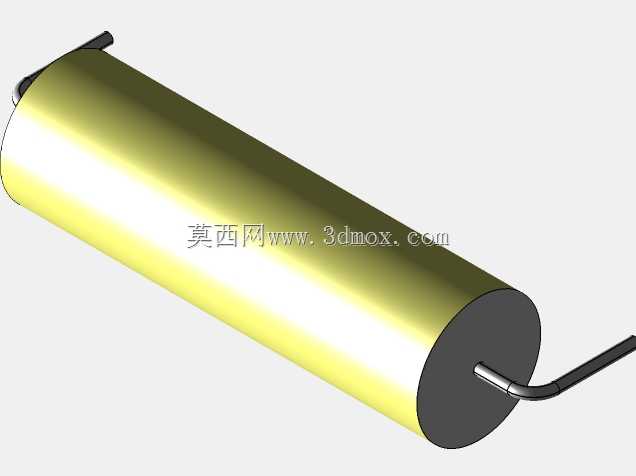

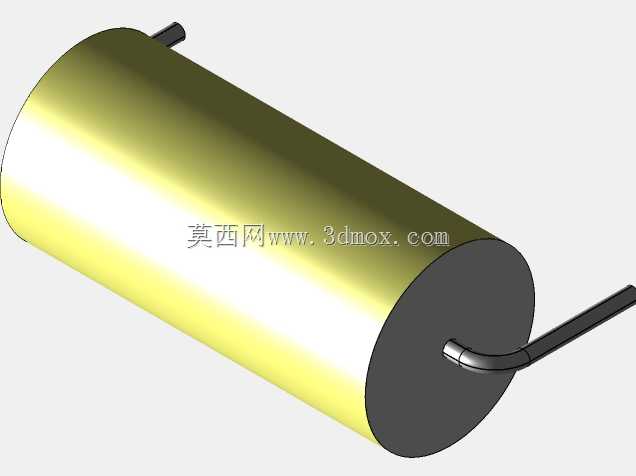

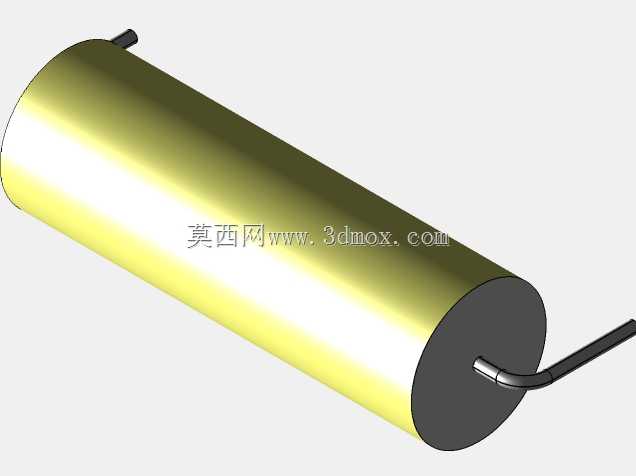

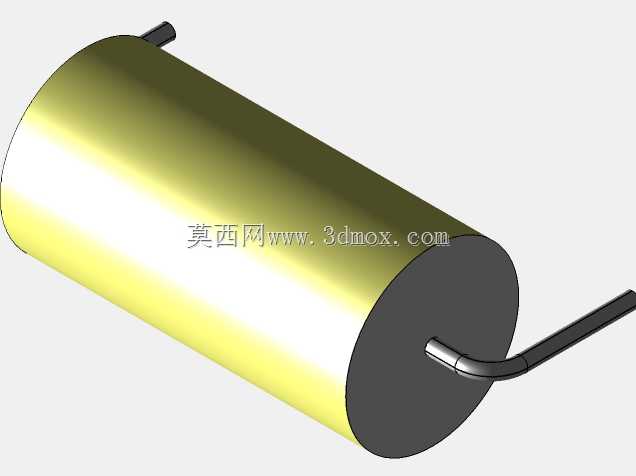

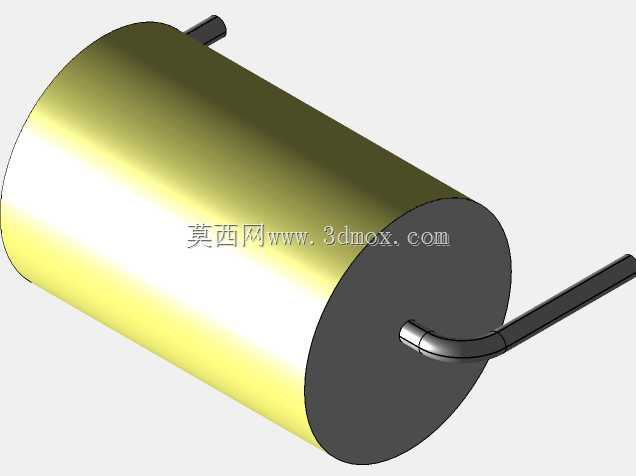

　　从外形尺寸边界来看，这款电容主体直径控制在9.5mm，主体长度根据容值区间做了对应匹配，模型里完整还原了黄色聚脂薄膜包裹的圆柱主体、两端黑色密封端盖、镀锡铜质轴向引线的所有结构细节，甚至连端盖和薄膜卷绕层的衔接台阶都做了还原，不是那种简化成圆柱加两根直线的低精度模型。在做PCB布局时，工程师可以直接用这个模型做干涉检查：比如电容周边的电解电容、功率电阻、接插件的高度差是否满足安规间距要求，电容顶部和设备外壳的安全距离是否足够，引脚伸出PCB背面的长度是否会和底部的散热片、结构加强筋产生碰撞，这些细节都能通过这个三维模型提前验证，不用等打样回来才发现装配冲突。

　　从实际应用场景来说，这类黄色聚酯薄膜电容通常用在交流小信号耦合、直流滤波回路里，相比陶瓷电容它的电容量稳定性更好，不会因为直流偏压出现容值大幅衰减，相比铝电解电容它的等效串联电阻更低，高频特性更好，使用寿命也更长。在做电源类产品的结构设计时，这类轴向电容往往是板上高度较高的元件之一，很多时候整机的内部空间高度就是由这类元件的尺寸决定的，精准的三维模型能帮助结构工程师在方案阶段就卡准空间边界，不用预留过多的冗余空间，让整机结构做的更紧凑。

　　建模过程中，这款电容的主体卷绕结构没有做失真处理，圆柱面的同轴度、端盖和主体的装配公差都和实际量产器件保持一致，引线的直径也参照了对应电流等级的线径标准，不会出现引线过粗插不进通孔、或者过细容易弯折变形的建模错误。对于做自动化插件设备编程的工程师来说，这个模型也能直接用来做夹爪夹持位置的仿真，验证夹爪抓取电容主体时是否会打滑、是否会碰伤引线，提前调整夹爪的开合行程和夹持位置，减少设备调试阶段的试错成本。

　　很多工程师在选型阶段找的三维模型，要么是只有主体没有引脚，要么是尺寸和实际规格书差了几毫米，导入装配后总是出现各种各样的问题，这款模型在构建时就以实际量产的器件尺寸为基准，所有安装边界都做了核对：比如电容主体到PCB板面的安装高度、引脚伸出焊盘的长度、折弯处距离端盖的安全距离，都符合波峰焊的工艺要求，不会出现因为模型尺寸不准导致引脚过短无法透焊、或者引脚过长和底层走线短路的问题。在做整机的热仿真时，这个模型的外形尺寸准确，也能帮助热设计工程师更精准的模拟电容周边的空气流动，评估电容在长期工作时的温升是否在规格允许范围内，避免因为模型简化导致仿真结果出现偏差。
