履带式拖拉机用兰博基尼C653L制动鼓结构

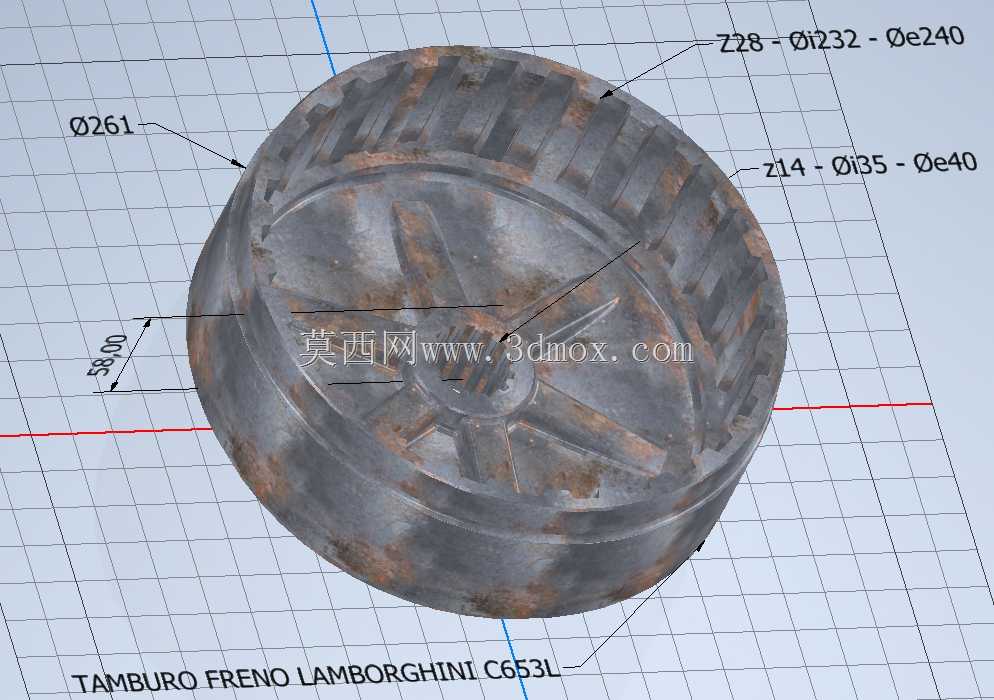

　　在重型履带式作业机械的行走制动系统中，制动鼓是承担制动力矩转化、保障作业与行驶安全的核心受力部件，这款适配兰博基尼C653L履带式拖拉机的制动鼓，完全围绕履带作业设备的大扭矩、高负载、多尘泥水的恶劣工况展开结构设计，区别于轮式车辆的制动鼓结构，履带式拖拉机的制动鼓需要同时兼顾行走传动的连接刚性与制动过程的热稳定性，避免在泥泞地块爬坡、重载牵引作业时出现制动衰退、连接松旷的问题。从实际安装边界来看，该制动鼓的外圆最大直径为261mm，制动摩擦工作面的外径为240mm，对应的摩擦副配合直径为232mm，这一尺寸链的设计直接匹配该型号履带拖拉机的转向制动离合器安装空间，安装端的轴孔直径为40mm，配合定位段直径35mm，

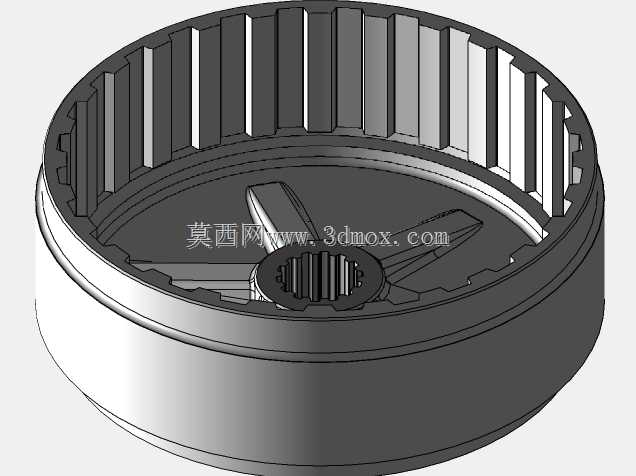

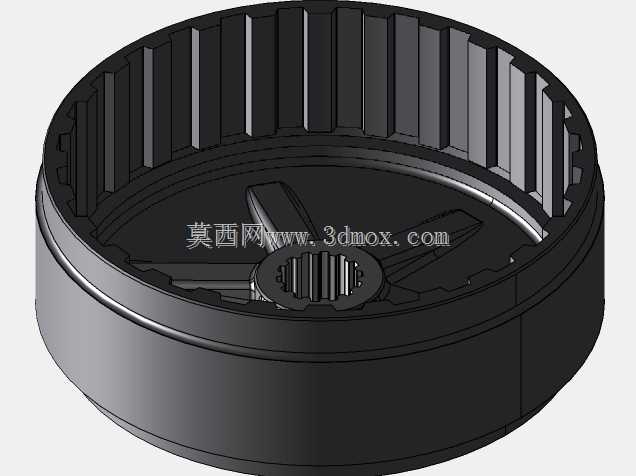

　　定位段轴向长度14mm，安装端面预留的连接位可以直接和行走半轴的法兰盘对接，不需要额外加装转接衬套，减少了传动链上的连接间隙，避免大扭矩传递时出现连接位的冲击磨损。制动鼓的外圆周设计有均匀分布的轴向齿槽结构，这部分结构并非散热结构，而是和履带拖拉机最终传动的从动齿圈直接啮合的传动位，也就是说这个部件同时承担了传动从动齿轮与制动鼓的双重功能，这种集成化设计在老式履带拖拉机的传动布局中非常常见，能够大幅压缩最终传动与制动机构的轴向安装空间，让后桥的结构更加紧凑，适合履带式设备狭窄的底盘布置空间。在功能特性上，该制动鼓的内圆柱面是制动蹄片的摩擦工作面，工作面的粗糙度、圆度公差直接决定制动过程的平顺性，设计时内工作面预留了足够的磨损余量，

　　能够满足履带拖拉机长时间作业的磨损消耗，避免短时间内就出现制动行程过大、制动力不足的问题；鼓体的壁厚经过载荷校核，在承受制动蹄片的径向涨紧力、传动齿的周向扭矩时，不会出现结构性变形，同时壁厚的均匀性控制能够减少制动过程的热变形量，避免长下坡连续制动时出现鼓体失圆导致的制动抖动。从设计思路来看，这类集成传动与制动功能的部件，首先要平衡传动强度与制动散热的需求，齿槽部分的齿形参数匹配最终传动的模数，保证啮合重合度满足大扭矩牵引的需求，齿根位置做了圆弧过渡处理，减少应力集中，避免在重载冲击下出现断齿故障；鼓体的端面设计有辐射状的加强筋，这些加强筋一方面提升了鼓体的整体刚性，减少制动时的鼓体形变，另一方面在鼓体转动时能够带动周边空气流动，

　　带走制动摩擦产生的热量，避免制动鼓温度过高导致摩擦片摩擦系数下降，出现制动热衰退。在实际作业场景中，这类制动鼓需要面对水田、旱田、土石路等多种复杂工况，外圆的传动齿直接暴露在底盘下方，容易接触泥水、沙尘，因此设计时齿面的硬度要求高于鼓体内的制动工作面，减少泥沙磨损导致的啮合间隙过大问题；安装定位的轴孔与端面的垂直度公差控制严格，保证制动鼓转动时的端面跳动量在允许范围内，避免制动时出现偏磨、制动跑偏的问题，同时也能减少半轴的附加载荷，延长行走半轴的使用寿命。很多维修替换场景中，这类制动鼓的失效形式大多是传动齿磨损、内工作面磨损失圆、安装定位孔磨损松旷，因此建模过程中对各个配合面的尺寸公差、形位公差的还原度直接决定了后续加工或替换件的适配性，尤其是齿槽的分度精度、内工作面的圆柱度、安装孔的同轴度，都是建模时需要重点还原的结构细节，不能只做外形的近似建模，否则生产出的替换件会出现安装困难、制动异响、传动打齿的问题。另外，鼓体的深度尺寸58mm，刚好匹配该型号制动蹄片的轴向宽度，保证摩擦片能够完全贴合在内工作面上，不会出现摩擦片偏磨、接触面积不足导致制动力矩不够的问题，这个尺寸边界是安装适配的核心参数，在底盘改装或部件替换时，如果这个尺寸出现偏差，哪怕其他安装尺寸完全一致，也会导致制动机构无法正常装配。
