带铰接端的筒夹式连接支撑构件

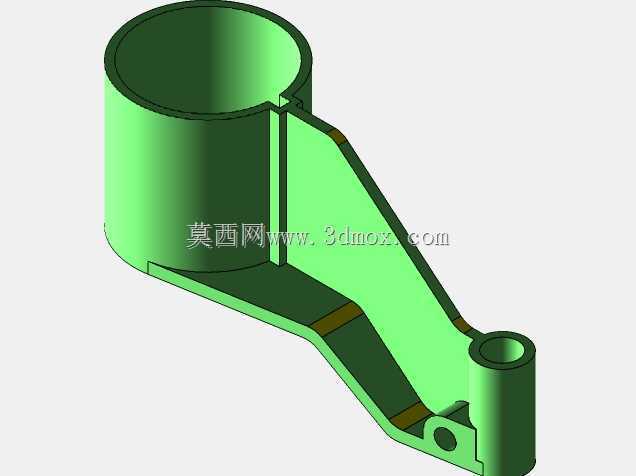

　　该构件属于机械系统中兼具夹紧定位与铰接传动功能的复合型支撑零件，常见于轻工自动化输送线的张紧调节机构、小型流体管路的快装夹持支架、检测设备的探头位姿调整组件等场景，核心作用是通过一端的开口筒状结构抱紧圆柱类杆件实现位置固定，同时借助另一端的铰接孔组与相邻连杆或安装座形成可转动连接，完成角度微调、力传递或者浮动支撑的功能需求。从结构设计逻辑来看，大端的开口筒夹采用单侧开槽的形式，开槽位置沿筒壁轴向延伸至连接臂根部，这种设计可以在筒夹外侧施加锁紧力时，让筒壁产生均匀的弹性形变，抱紧穿入筒内的圆柱轴/管，相比整环抱紧结构，它对被夹持件的外径公差适配范围更宽，安装时不需要将被夹持件从端部轴向穿入，可从侧方卡入后再锁紧，

　　大幅提升了现场装配的便捷性，尤其适合管路改造、设备后期加装调整件的作业场景。连接臂部分采用变截面的斜向过渡结构，从大端筒夹的外壁平滑延伸至小端铰接座，臂身的截面厚度根据受力路径做了梯度优化，靠近大端筒夹的位置截面更厚，因为该区域需要承受筒夹锁紧带来的形变反力以及铰接端传递的弯矩，越靠近小端铰接座，截面宽度逐步收窄，在保证整体结构刚度的前提下尽可能减少材料占用，降低零件自身重量对铰接端转动灵活性的影响。臂身与筒夹、铰接座的衔接位置都做了圆弧过渡处理，避免直角连接处的应力集中，在承受交变载荷或者冲击载荷时，不会因为应力突变产生开裂失效的问题。小端的铰接结构采用同轴双孔设计，上下两个带孔的凸耳形成铰接槽，相邻连杆的连接端可以嵌入槽内，

　　通过销轴贯穿三个孔位实现铰接，这种双支点的铰接结构相比单耳铰接，抗侧向倾覆的能力更强，销轴的受力状态更均匀，不会因为侧向力导致销轴弯曲变形，适合存在小幅摆动、需要承受径向载荷的铰接场景。从安装边界来看，大端筒夹的内孔为主要的夹持配合面，装配时需要保证被夹持圆柱件的轴线与筒夹内孔轴线重合，锁紧时通常在筒夹开口的两侧预留锁紧螺钉安装位，通过螺钉收紧开口来控制抱紧力，设计时需要预留足够的螺钉操作空间，避免锁紧工具与连接臂产生干涉；小端铰接孔的轴线与大端筒夹的轴线呈固定空间夹角，安装时需要保证铰接销轴的轴线与筒夹轴线的平行度误差控制在合理范围内，否则会导致铰接转动卡滞，额外增加磨损量。零件的壁厚设计兼顾了强度与成型工艺性，

　　如果采用金属切削加工，壁厚均匀性可以保证加工时的切削余量一致，减少装夹变形；如果采用注塑或者压铸成型，均匀的壁厚可以避免成型过程中产生缩孔、翘曲等缺陷，臂身上的几处局部加厚区域是受力集中的加强位，对应筒夹开槽的根部、铰接孔的凸耳位置，这些区域在受力时的应力水平最高，局部加厚可以有效提升零件的疲劳寿命。在实际应用中，这类构件的选型需要重点核对三个参数：大端筒夹的内孔直径范围，决定了可夹持的杆件/管路外径；两端的中心距，也就是筒夹轴线到铰接孔轴线的垂直距离，决定了支撑的力臂长度以及调节行程范围；小端铰接孔的内径，决定了适配的销轴直径以及铰接副的承载能力。装配完成后，筒夹端的抱紧力需要根据被夹持件的材质调整，比如夹持薄壁铝管或者塑料管路时，锁紧力不能过大，避免夹伤被夹持件的外壁，甚至导致管件变形堵塞；如果是夹持钢制光轴用于传动支撑，可适当增大锁紧力，保证足够的摩擦力矩，避免受力时出现相对滑移。铰接端需要定期加注润滑脂，减少销轴与孔壁之间的磨损，保证摆动的灵活性，尤其是在有粉尘、水汽的工况下，还可以在铰接槽的两侧加装防尘垫圈，避免杂质进入铰接副内部加剧磨损。
