CSWA认证练习用弯臂连接支座结构

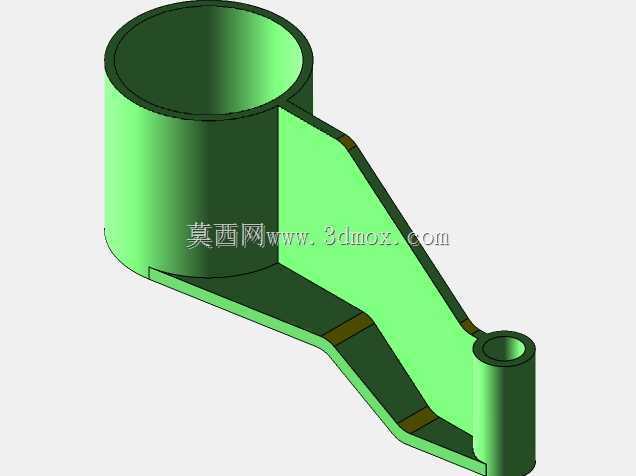

　　该弯臂连接支座属于典型的空间铰接支撑类构件，常见于轻工自动化输送线的张紧调节机构、小型包装设备的摆臂驱动单元、实验室检测仪器的样本架翻转组件中，核心作用是实现两个不同轴线位置的转动副连接，同时传递摆转过程中的扭矩与径向载荷，避免两个铰接点直接硬接触造成的轴件磨损。从结构功能来看，构件一端为大直径敞口筒状结构，内壁为光滑圆柱面，用于嵌套安装自润滑铜套或者深沟球轴承，适配直径较大的固定铰接轴，作为整个摆臂的旋转基准端，筒壁厚度均匀，端口处做了微小的倒角处理，方便压装轴套时的导向，也能消除端口锐边避免安装时划伤操作人员。另一端为小直径同轴筒状结构，尺寸远小于大端筒体，用于连接驱动连杆或者负载端的铰接销，两个筒体的轴线处于空间平行状态，

　　中心距根据摆臂的摆动行程需求设定，保证摆转过程中不会出现运动干涉。连接两个筒体的臂身采用薄壁斜向过渡结构，而非等宽直臂设计，这种设计一方面可以在满足结构强度的前提下大幅降低构件自身重量，减少摆转过程中的转动惯量，降低驱动端的动力负载，另一方面斜向的臂身轮廓可以避让摆转路径上的周边构件，避免运动过程中出现磕碰。臂身与两个筒体的连接位置都设置了局部加厚的加强筋，筋条沿着载荷传递的方向布置，从大端筒体的外壁平滑过渡到臂身板面，再延伸至小端筒体的根部，有效抵消摆转过程中臂身与筒体连接位置的应力集中，避免长期往复载荷下出现根部断裂的问题。从安装边界来看，大端筒体的轴向长度略大于小端筒体，安装时大端筒体的两个端面需要与安装座的对应限位面贴合，

　　保证轴向定位精度，筒体的外圆不需要做额外的配合面，仅作为结构加强部分存在；小端筒体的内孔需要与连杆销做间隙配合，保证转动灵活，销孔的轴线与大端筒体轴线的平行度公差需要控制在合理范围内，避免摆转过程中出现卡滞。设计这类构件时，首先需要确定两个铰接点的中心距，这个尺寸直接决定摆臂的摆动角度范围与输出端的线位移量，需要匹配整套机构的行程需求；其次要核算臂身的截面厚度，根据负载端的最大载荷与摆转加速度，计算臂身承受的最大弯曲应力，在保证应力低于材料许用值的前提下尽量减小壁厚，降低构件重量；筒体的壁厚需要根据配合轴的直径设定，保证压装轴套后筒体不会出现胀裂，同时筒体的长度需要满足轴承或者轴套的安装宽度要求，避免轴套出现轴向窜动。

　　臂身的轮廓过渡全部采用圆角平滑连接，不存在尖锐的直角转折，一方面可以降低注塑或者压铸成型时的应力集中，减少成型缺陷，另一方面也能减少应力集中点，提升构件的疲劳寿命。这类构件通常采用铝合金压铸或者工程塑料注塑成型，部分重载场景下也会采用45号钢铣削加工，不同材料下的壁厚设计需要对应调整，铝合金材质下的最小壁厚可以控制在2mm左右，工程塑料材质则需要适当增加壁厚避免成型时出现缩痕。实际装配时，大端筒体内的轴套压装到位后，需要保证轴套内孔与固定轴的转动顺畅，无卡滞现象，小端的连接销装入后需要加装开口销或者挡圈做轴向限位，防止摆转过程中销子脱出。整个构件的外形轮廓没有多余的凸起结构，所有外表面都做了平滑过渡，摆转过程中不会与周边的机架、线路、其他运动构件发生刮擦，适合在安装空间紧凑的小型设备内部使用。
