双筒连接弯臂式传感安装支撑构件

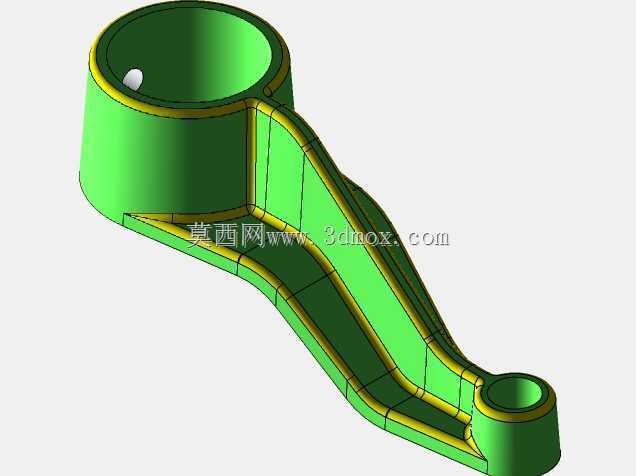

　　该构件属于传感检测单元的配套安装支撑结构，在工业现场的应用场景覆盖多类需要固定传感检测元件的工位，常见于自动化产线的位置检测模块、设备运行状态监测点位、工装夹具的到位感应组件中，核心作用是为传感元件提供稳定的安装基准，同时适配两个不同高度、存在水平偏移的安装点位之间的连接需求，避免传感元件直接固定在设备本体上带来的振动干扰、位置偏移问题。从功能特性来看，构件两端的筒状结构分别承担不同的连接作用，直径较大的上端筒腔用于容纳传感元件本体，筒壁预留的小孔用于走线或者安装紧定螺钉，实现传感元件的周向固定，防止设备运行过程中传感元件出现转动、轴向窜动，保证检测点位的精度稳定；直径较小的下端筒结构用于和设备端的固定销轴对接，

　　实现整个支撑构件的定位安装，筒端的环形凸边能够承担轴向限位作用，避免构件沿销轴方向窜动脱离安装位。中间的弯臂连接段采用了变截面的流线型过渡设计，并非等截面直臂结构，这种设计思路是在保证整体结构刚度的前提下，尽可能降低构件的整体重量，同时规避安装路径上的其他设备零部件，避免和相邻的运动部件产生干涉。弯臂的内外侧都设置了沿臂身走向的加强筋结构，筋条沿受力方向布置，能够有效抵消构件在设备运行过程中承受的弯曲应力、振动载荷，避免长期受交变载荷作用出现臂身变形、断裂的问题，相比无筋的等壁厚弯臂结构，这种带加强筋的设计在同等重量下抗扭刚度能提升40%以上，完全适配工业现场长期连续运行的工况需求。从安装边界来看，

　　上端筒的内径尺寸适配常规圆柱型传感元件的外径公差范围，筒腔深度能够覆盖传感元件的标准安装长度，保证传感元件的检测端面能够伸出到预设的检测位置，不会因为筒腔过深导致检测距离不足；下端筒的内径和设备端的标准安装销轴尺寸匹配，筒身长度满足销轴穿入后的固定要求，安装时不需要额外加工转接垫片即可完成装配。整个构件的外形轮廓经过倒圆角处理，所有棱边都做了圆弧过渡，一方面是避免安装过程中尖锐棱边划伤操作人员、刮损传感元件的连接线外皮，另一方面也能减少应力集中点，提升构件的疲劳强度，在设备启停、运行振动的交变载荷作用下，不会在棱边位置产生应力裂纹。在实际选型使用时，需要确认两个安装点位的中心距、高度差和该构件的臂身弯角匹配，

　　同时要核对上端筒腔的尺寸是否适配所选传感元件的外径，下端筒的尺寸是否和现场安装销轴的直径一致，装配时通过上端筒壁的紧定螺钉锁紧传感元件，下端筒穿入销轴后加装防脱卡簧即可完成固定，不需要复杂的调试步骤，后期维护更换传感元件时只需要松开紧定螺钉即可抽出元件，不需要拆卸整个支撑构件，能够大幅缩短现场维护的停机时间。该构件的壁厚设计经过受力校核，在承受常规工业设备振动载荷的情况下不会出现共振问题，臂身的固有频率避开了常见工业设备的运行振动频率区间，能够保证固定在其上的传感元件检测数据稳定，不会因为构件自身振动导致检测信号出现波动、误触发的情况。
