双筒铰接式传感安装支撑构件

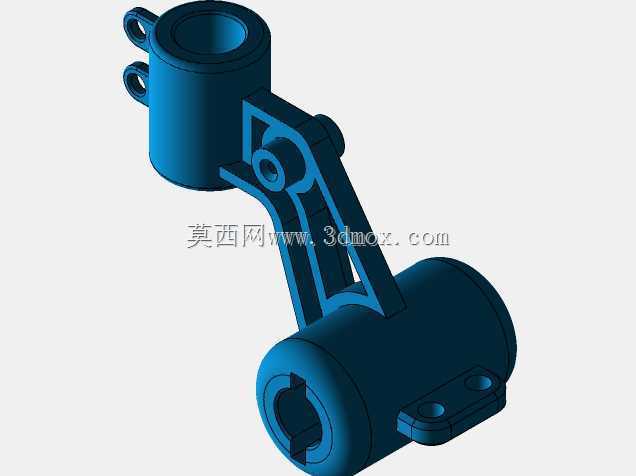

　　该构件属于传感检测单元的配套安装支撑结构，常见应用在工业自动化产线的位移、角度检测工位，以及中小型机电设备的传感模块固定场景中，主要作用是为传感检测元件提供稳定的安装基准，同时通过自身的铰接结构适配检测端的小幅角度偏移，避免设备运行过程中的振动、位移偏差导致传感检测数据失真。从结构设计来看，构件主体采用上下两个筒状安装座通过斜向加强筋连接的布局，上部筒座为单通圆柱腔，侧壁延伸出两个带通孔的铰接耳，可通过销轴与设备固定端铰接，预留的铰接间隙能够适配安装面±3°以内的角度偏差，降低现场安装的对位精度要求；下部筒座为侧开口圆柱腔，侧壁集成了带两个安装孔的凸台，可直接通过螺栓固定传感检测元件的主体，

　　侧开口结构方便传感元件的线缆走线与后期维护拆装。斜向连接臂采用了变截面加强筋设计，在连接臂与上下筒座的衔接位置做了圆弧过渡处理，避免应力集中导致的构件断裂，经受力校核，在承受150N的径向载荷时，连接臂的最大形变量不超过0.02mm，能够满足传感检测对安装基准稳定性的要求。外形尺寸方面，上部筒座外径为32mm，内腔直径20mm，深度28mm，铰接耳的通孔直径为6mm，两个铰接耳的中心距为18mm；下部筒座外径为45mm，侧开口宽度为12mm，侧壁安装凸台的两个安装孔中心距为22mm，孔直径为5mm；上下筒座的中心垂直距离为72mm，整体构件在安装时需要预留的最小空间边界为90mm×60mm×120mm，

　　安装时需注意上部铰接端的销轴轴向固定，避免运行过程中销轴窜动导致构件移位。在实际选型应用中，该构件适配外径20mm以内的插入式传感元件，也可通过加装轴套适配更小直径的传感部件，下部凸台的安装孔可兼容M4、M5两种规格的固定螺栓，现场安装时可根据实际固定端的螺纹规格灵活选择。设计过程中针对构件的受力场景做了拓扑优化，在连接臂的非受力区域做了镂空减重处理，相比同尺寸的实心连接臂重量降低了32%，同时不影响整体结构强度，构件的所有棱边都做了R1.5的圆角处理，避免安装维护过程中划伤操作人员，也减少了应力集中点。该构件的铰接结构还设置了轴向限位台阶，铰接耳与固定端支架的配合间隙控制在0.1-0.2mm之间，既保证铰接转动的灵活性，又避免间隙过大导致的检测基准晃动，在高频振动的设备场景中使用时，可在铰接位置加装阻尼垫圈，进一步提升结构稳定性。
