传感器配套异形连接固定支架结构

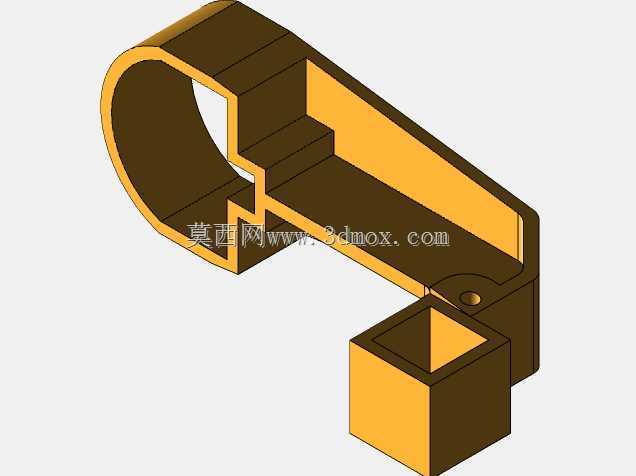

　　这款异形连接固定构件，主要用于工业传感检测场景下的传感器安装固定，适配现场管线与检测点位的错位安装需求，解决常规标准支架无法适配的狭小空间、非平行安装面的固定问题。从结构形态来看，构件一端为开口C型抱箍结构，可直接卡套在圆形管线、圆柱型安装基准件上，抱箍开口处预留了阶梯式卡扣槽，无需额外打孔即可通过配套卡件完成抱紧固定，减少现场安装的钻孔、焊接工序，适合设备改造类项目的快速加装需求。抱箍段的壁厚做了等强度设计，非受力区域适当减薄，既保证抱紧时的结构刚度，避免长期受设备振动出现抱箍松动、传感器检测点位偏移的问题，也能控制构件整体重量，降低对安装基准件的附加载荷。构件主体为弯折的中空盒型结构，中空腔体一方面可以容纳传感器的外接走线，

　　避免线缆外露被现场切屑、油污侵蚀，另一方面也能提升构件的抗扭刚度，抵消设备运行时传递的振动载荷，防止支架长期受交变应力出现断裂。主体段的弯折角度经过适配，刚好衔接圆形抱箍端与另一端的方型安装座，方型安装座为带内凹定位槽的中空结构，可直接嵌入方形外壳的传感器本体，内凹槽的尺寸与传感器外壳做了小间隙配合，安装时无需额外调整同轴度，传感器卡入后即可通过安装座上预留的小孔穿入紧定螺钉完成锁固，避免传感器在检测过程中出现转动、移位。从安装边界来看，抱箍端适配的圆柱基准件直径范围覆盖常规工业现场的传感安装管线直径，方型安装座的内槽尺寸匹配常用的方形外壳接近开关、光电传感器的安装尺寸，构件整体的外轮廓尺寸经过优化，

　　安装后不会超出周边设备的安全间隙，不会和相邻的运动部件产生干涉。设计过程中，针对抱箍与主体段的衔接位置做了圆角过渡处理，避免应力集中导致的结构断裂，同时中空结构的内壁做了均匀壁厚处理，适合采用注塑或者压铸工艺批量生产，生产过程中不易出现缩孔、变形等缺陷。在实际使用场景中，这类支架常应用在自动化生产线的工件到位检测、设备运行位置反馈环节，比如输送线侧方的工件计数检测、机床内部的行程位置检测，这类场景往往安装空间受限，常规的L型支架、直型安装板无法同时满足管线固定与传感器安装的位置要求，这款异形支架可以直接卡在现有管线或者设备的圆柱立柱上，不需要额外搭建安装支座，大幅缩短现场安装调试的周期。

　　支架的方型安装座端面与抱箍的中心轴线保持固定的垂直偏距，保证传感器安装后检测面刚好对准待检测的工件位置，不需要额外增加调整垫片来补偿安装距离，减少现场调试的工作量。构件表面没有多余的凸起结构，安装后不会积留生产现场的粉尘、切削液，日常维护时只需要简单擦拭即可，不会因为杂物堆积影响传感器的检测精度。另外，抱箍开口处的阶梯卡扣槽可以适配不同厚度的卡箍配件，当需要固定在直径略小的圆柱基准件上时，只需要更换对应厚度的卡扣嵌件即可，不需要更换整个支架，提升了构件的通用适配性，减少备件的储备种类。
