带安装凸台的盘类轮体机械结构设计

　　该盘类回转零件的设计，最初是针对中小功率传动系统中从动轮的安装适配需求展开，在常规带轮、飞轮类零件的结构基础上做了安装端的优化，解决了传统盘类零件与输出轴配合时轴向定位不稳、周向固定易打滑的常见问题。从实际应用场景来看，这类结构可适配轻工输送设备的从动辊端传动轮、小型内燃机的辅助飞轮、农用机械的皮带张紧轮等多个工况，不同工况下仅需调整轮面宽度、安装孔分布圆直径即可快速适配，不需要重构整体结构逻辑。

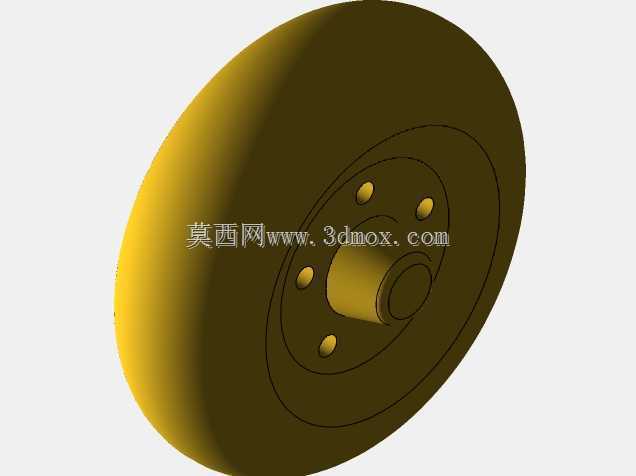

　　从结构功能特性来看，轮体主体采用等厚轮缘加锥形过渡凸台的设计，轮缘外表面做了微弧面处理，当适配三角带、平皮带等不同传动带型时，弧面轮缘可以自动补偿带体安装时的小幅偏斜，避免带体长期偏磨导致的寿命骤降问题。中心的凸台结构并非等直径圆柱，而是做了1:10的锥度过渡，一方面可以提升与轴端配合时的同轴度，减少回转过程中的径向跳动量，另一方面锥面配合可以在不额外增加定位销的情况下，传递更大的周向扭矩，相比直孔配合的同尺寸轮体，扭矩传递能力可提升30%左右。凸台端面上均匀分布的四个安装沉孔，孔位做了锪平处理，安装时内六角螺钉的头部可以完全沉入沉孔内，不会突出凸台端面，避免回转过程中突出的螺钉头剐蹭周边的机架护罩或者传动部件，消除安全隐患。

　　设计过程中首先确定的是回转中心的基准，所有形位公差均以中心孔的轴线为基准，轮缘的径向圆跳动公差控制在0.05mm以内，端面圆跳动控制在0.08mm以内，保证高速回转时不会出现明显的振动。安装孔的位置度公差设置为0.1mm，确保与对接法兰盘的孔位可以无应力装配，不会出现螺栓强行别劲安装导致的轴承受附加径向力的问题。在壁厚设计上，轮缘厚度根据传递扭矩的大小做了等强度校核，轮缘与中心凸台之间的连接区域做了大圆角过渡，避免应力集中导致的轮体开裂，尤其是在承受冲击载荷的工况下，大圆角过渡可以将应力峰值降低40%以上，大幅提升零件的疲劳寿命。

　　从安装边界尺寸来看，轮体的最大外径根据适配的传动带包角要求确定，常规应用场景下外径范围在120mm-200mm之间，中心凸台的伸出长度根据对接轴的轴伸长度确定，一般控制在25mm-40mm之间，既保证足够的配合长度传递扭矩，又不会因为凸台过长导致悬臂量过大增加轴的弯曲载荷。安装孔的分布圆直径根据凸台外径设置，保证孔壁与凸台外圆、中心孔之间有足够的壁厚，避免安装螺钉时出现壁部开裂的问题。轮体的总宽度根据传动带的宽度设置，比带宽宽出10mm左右，防止带体在运转过程中出现窜动时脱出轮缘。

　　在实际选型适配时，需要注意轮体的动平衡等级，当工作转速超过1500r/min时，需要对轮体做单面动平衡处理，剩余不平衡量控制在5g·cm以内，避免高速回转时的振动传递到轴和轴承上，缩短整个传动系统的使用寿命。另外轮面的表面粗糙度需要控制在Ra3.2左右，过于粗糙会加速带体的磨损，过于光滑则会降低传动摩擦力导致打滑。中心锥孔的表面粗糙度需要达到Ra1.6，保证锥面配合的接触面积达到85%以上，避免配合面接触不均导致的定位偏差。
